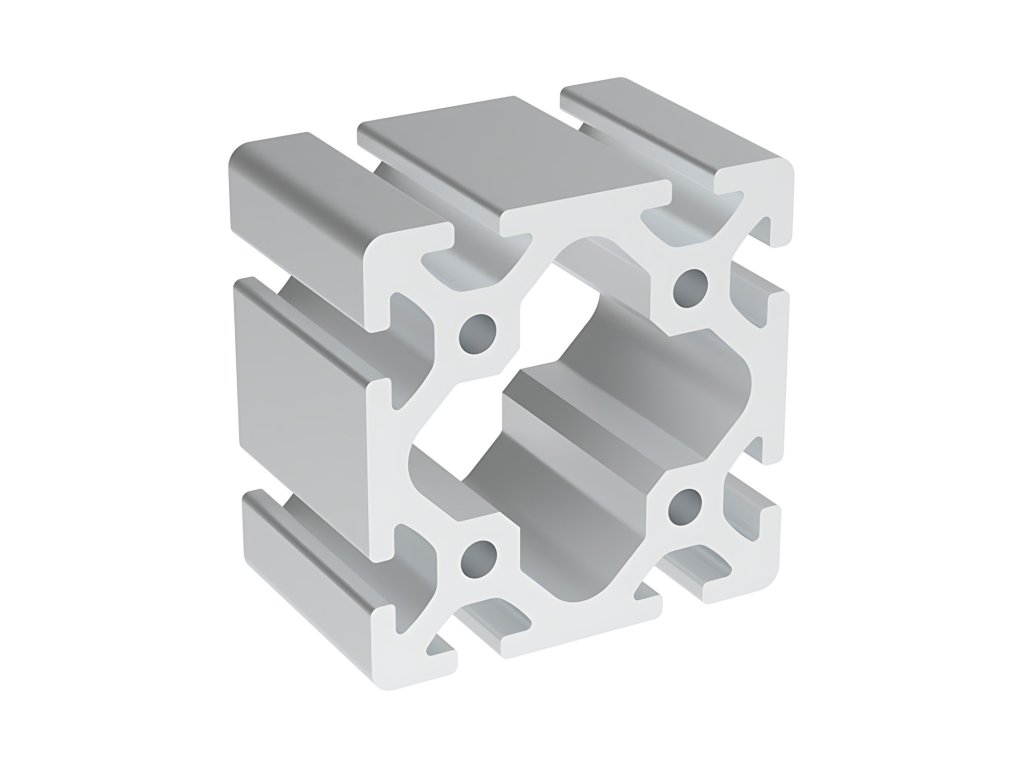

Profil aluminiowy IM 40-8, 80x80, ciężki
Kod: 084.114.006
Produkty powiązane
Opis szczegółowy produktu
Profil aluminiowy o przekroju kwadratowym przeznaczony do konstrukcji wymagających wysokiego obciążenia we wszystkich kierunkach.
Wersja ciężka o masie 7,25 kg/m.
Podłączenie dzięki 8 rowkom po wszystkich stronach profilu.
Wykonany ze stopu aluminium EN AW 6060 T5, warstwa anodowa powyżej 12 mikronów, tolerancja zgodna z normą EN 12020-2.
Możliwość dostawy w dużym pakiecie zawierającym 30 sztuk.
Zgodność
Ten produkt może zastąpić następujące produkty dostępne na rynku:
| Kod | Zamówienie C. | Uwaga |
|---|---|---|
| ALU | 108080 | masa 6,82 kg/m |
| ALV | PRO8080 | masa 7,14 kg/m |
| FMS | 05.01007.00 | masa 6,88 kg/m |
| ITE | 0.0.026.27 | masa 7,19 kg/m; cięcie |
| ITE | 0.0.452.35 | masa 7,19 kg/m; sztuka 6000 mm |
Uwaga: oferowany przez nas produkt alternatywny może mieć odchylenia techniczne w porównaniu z oryginalnym produktem. W celu wyjaśnienia różnic prosimy o kontakt.
Łączenie profili
Wybór mocowania między różnymi profilami jest bardzo ważny w każdej strukturze montażowej. Klient ma możliwość wyboru różnych rozwiązań w zależności od wymaganego czasu realizacji lub charakteru obciążenia czy nośności.
1. Łączenie za pomocą śrub w rowku
Jest to najprostszy i najszybszy sposób montażu. Ten system łączenia gwarantuje dobrą prostopadłość między dwiema powierzchniami (w zależności od przekroju profili) i dobrą odporność wzajemnego połączenia w kierunku poprzecznym do rowka.
2. Łączenie za pomocą śruby przelotowej z zewnętrznej strony profilu
Jest to najmocniejszy sposób łączenia, odporny na wzajemny ruch między dwoma profilami. Ten sposób łączenia zapewnia lepszą prostopadłość połączenia (co jednak w dużym stopniu zależy od staranności cięcia). Ten system uniemożliwia ruch części w przypadku zgubienia śruby. Wywiercenie otworu można wykonać wiertłem pistoletowym o dwóch średnicach.
3. Łączenie za pomocą łącznika lub kątowników
Ten sposób łączenia jest zwykle stosowany tam, gdzie potrzebne są największe możliwości regulacji i łatwa instalacja. Specyfikacje techniczne wszystkich produktów znajdują się w szczegółach produktu danego akcesorium.
Gwinty profili
Do wykonania gwintu zaleca się przestrzeganie głębokości podanej w tabeli:
| Profil | Średnica śruby | Zalecana głębokość (mm) |
| rowek 5 | M5 | 10 |
| rowek 6 | M6 | 15 |
| rowek 8 | M8 | 25 |
Maksymalne momenty dokręcania zalecane dla śrub stosowanych w systemie ALUSIC wynoszą:
| Profil | Średnica śruby | Maks. zalecany moment dokręcania (Nm) |
| rowek 5 | M5 | 6 |
| rowek 6 | M6 | 10 |
| rowek 8 | M8 | 20 |
Kompatybilne akcesoria do wszystkich typów łączenia paneli można znaleźć w zakładce produkty powiązane
Parametry dodatkowe
| Kategoria: | Profile aluminiowe IM 80x80 |
|---|---|
| Gwarancja: | 2 lata |
| Hmotnost (kg/m): | 7.244 |
| Řez profilu: | 80×80 |
| Série: | IM 40-8 |
| W magazynie: | Magazyn zewnętrzny |
| Materiał: | anodowane aluminium |
| Kolor: | naturalny |
| Długość profilu (mm): | 6 040 |
| Moment bezwładności lx (cm⁴): | 190,00 |
| Moment bezwładności ly (cm⁴): | 190,00 |
| Moment przekrojowy wx (cm³): | 47,50 |
| Moment przekroju wy (cm³): | 47,50 |
| Obszar cięcia (mm²): | 2 686 |
| Minimalna długość (mm): | 30 |
| Maksymalna długość (mm): | 6 000 |
| Rdza: | REZ-B |
| Wytnij link: | /profil-res-b/ |
