Przewody sprężonego powietrza SQ

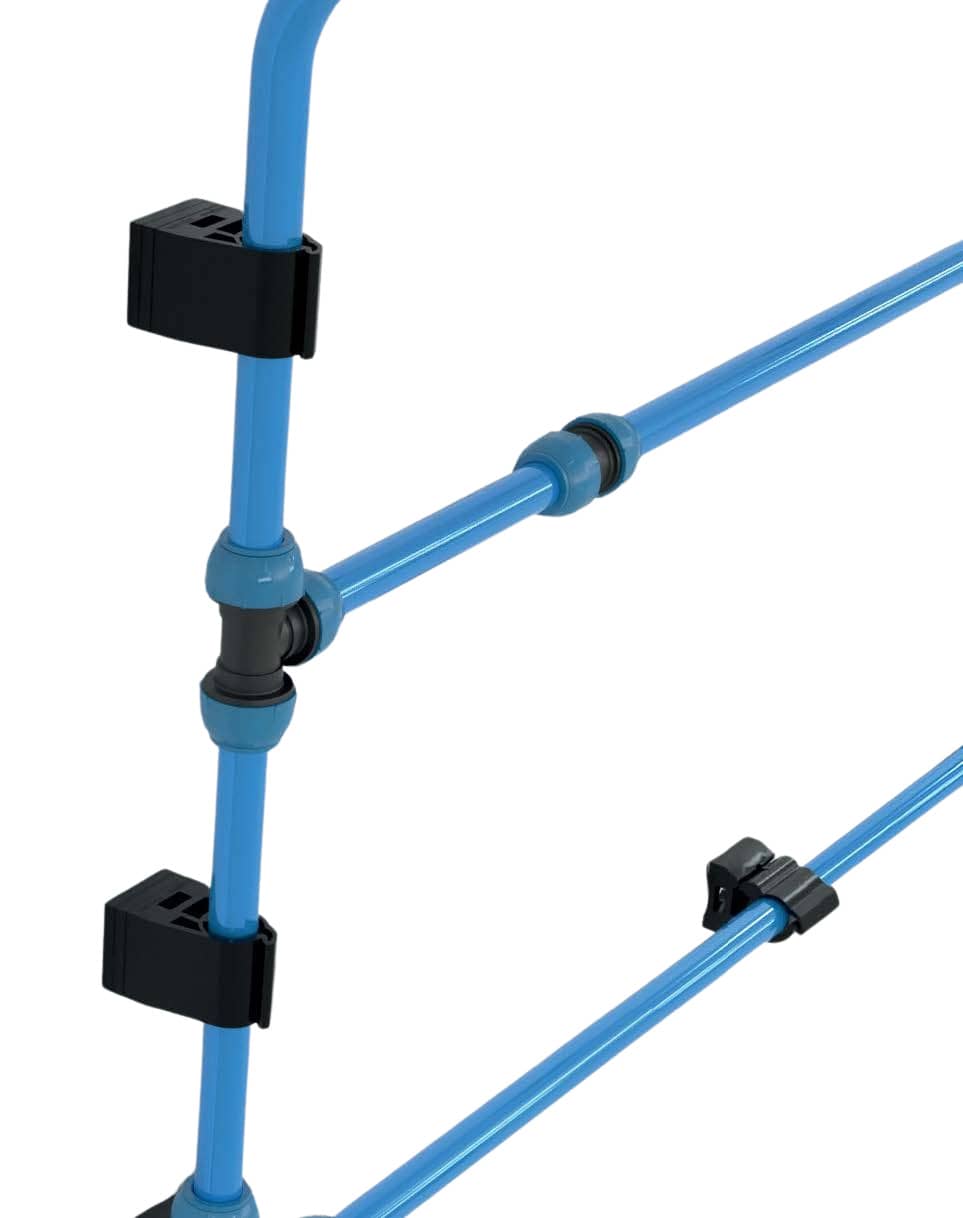

System rur SQ to rewolucja w łączeniu rur. Żadnych specjalnych narzędzi, tylko łatwy system do wciśnięcia rury do złącza. Ten prosty montaż pozwala pracować i instalować systemy dystrybucji powietrza naprawdę wydajnie i tak szybko, jak to możliwe. Połączenie jest demontowane po zwolnieniu pierścienia zaciskowego. System dystrybucji powietrza SQ to doskonały system, który polecamy do wszystkich zastosowań przemysłowych i rzemieślniczych.
#PokażWięcej#
Rury w rozmiarach od 15 do 28 mm
System sprężonego powietrza SQ jest przeznaczony głównie do tworzenia rurociągów o mniejszych wymiarach lub linii szkieletowych o wysokim przepływie. Dzięki wymiarom 15 - 18 - 22 - 28 mm może być stosowany zwłaszcza w warsztatach konserwacyjnych, laboratoriach, warsztatach rzemieślniczych, warsztatach samochodowych i warsztatach oponiarskich oraz wszędzie tam, gdzie sprężone powietrze musi być szybko i łatwo rozprowadzane ze sprężarki do urządzenia. Koncepcja niezwykle szybkiego i łatwego łączenia za pomocą złączek kielichowych oraz zastosowanie nowoczesnych rur aluminiowych lub poliamidowych pozwala na wykonanie instalacji rurowej w możliwie najkrótszym czasie i bez użycia specjalnych narzędzi.
 |
 |

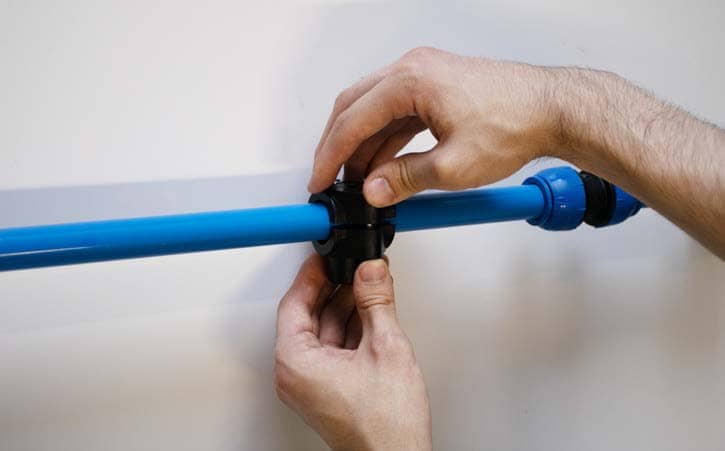

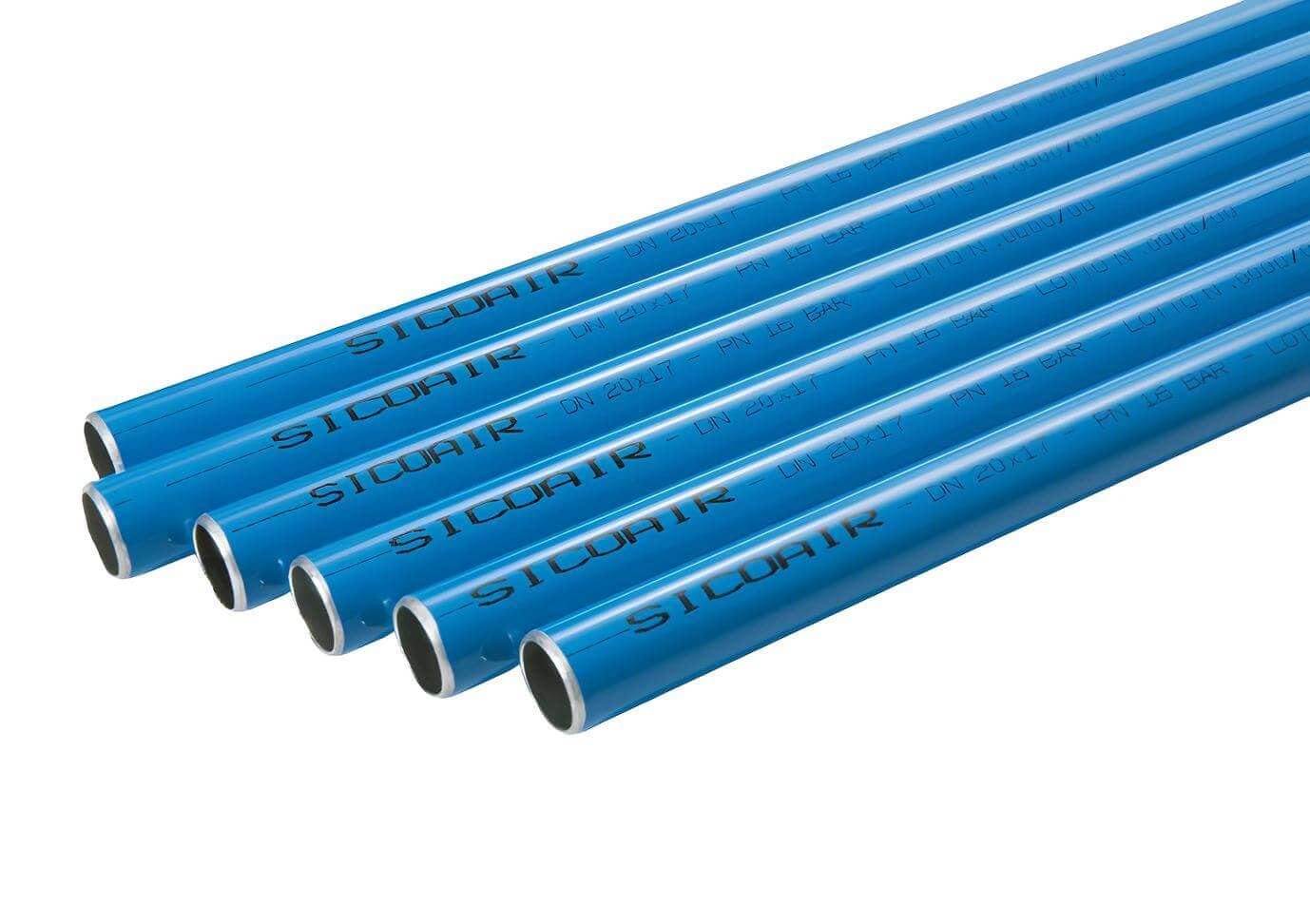

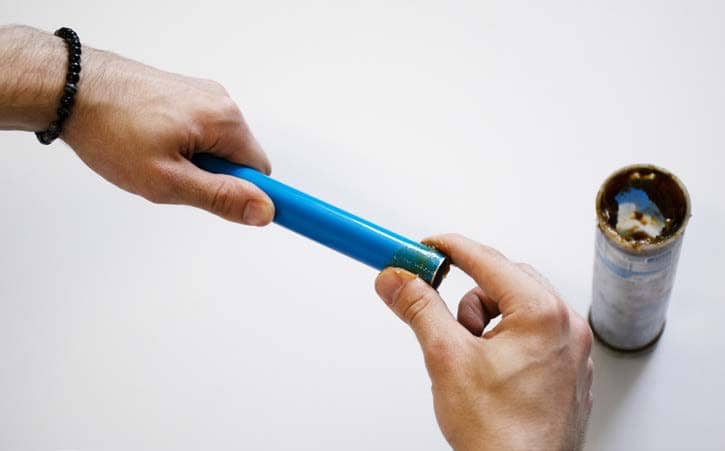

RuryW systemie SQ dostępne są 2 warianty rur: aluminiowe i PA12. Oba warianty charakteryzują się bardzo łatwym przygotowaniem do aplikacji, brakiem ryzyka korozji, odpornością na promieniowanie UV i długą żywotnością. Dostępne są praktyczne zaciski do mocowania rur do ściany. |
 |

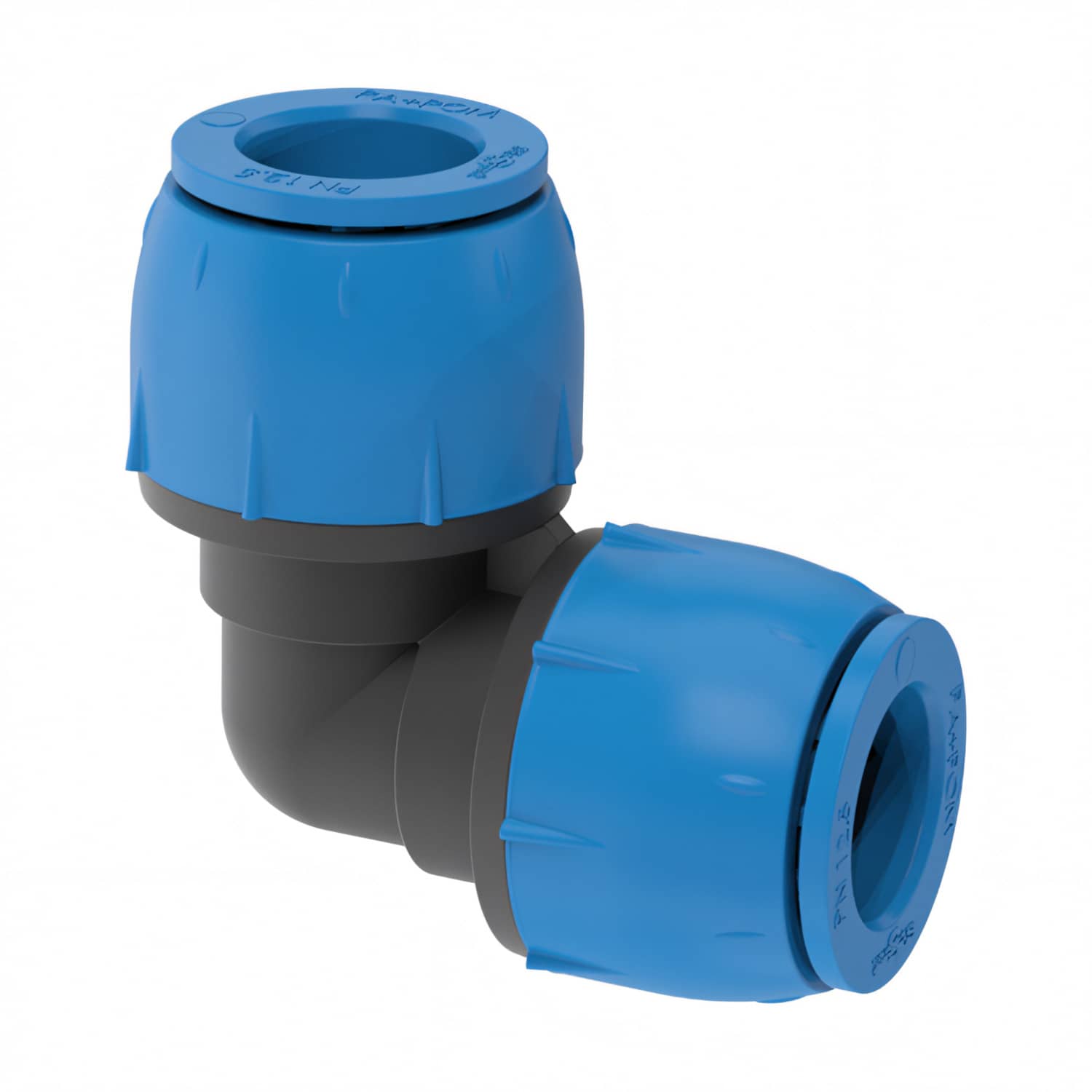

Złącza wtykoweZłącza SQ pozwalają na najszybsze możliwe połączenie, rura jest po prostu wsuwana do złącza i połączenie jest wykonywane. Do montażu nie są wymagane żadne specjalne narzędzia, a dzięki pierścieniowi sprzęgła sprzęgło można zdemontować i użyć ponownie w dowolnym momencie po wciśnięciu, co ułatwia wprowadzanie modyfikacji w systemie dystrybucji. |
|
 |

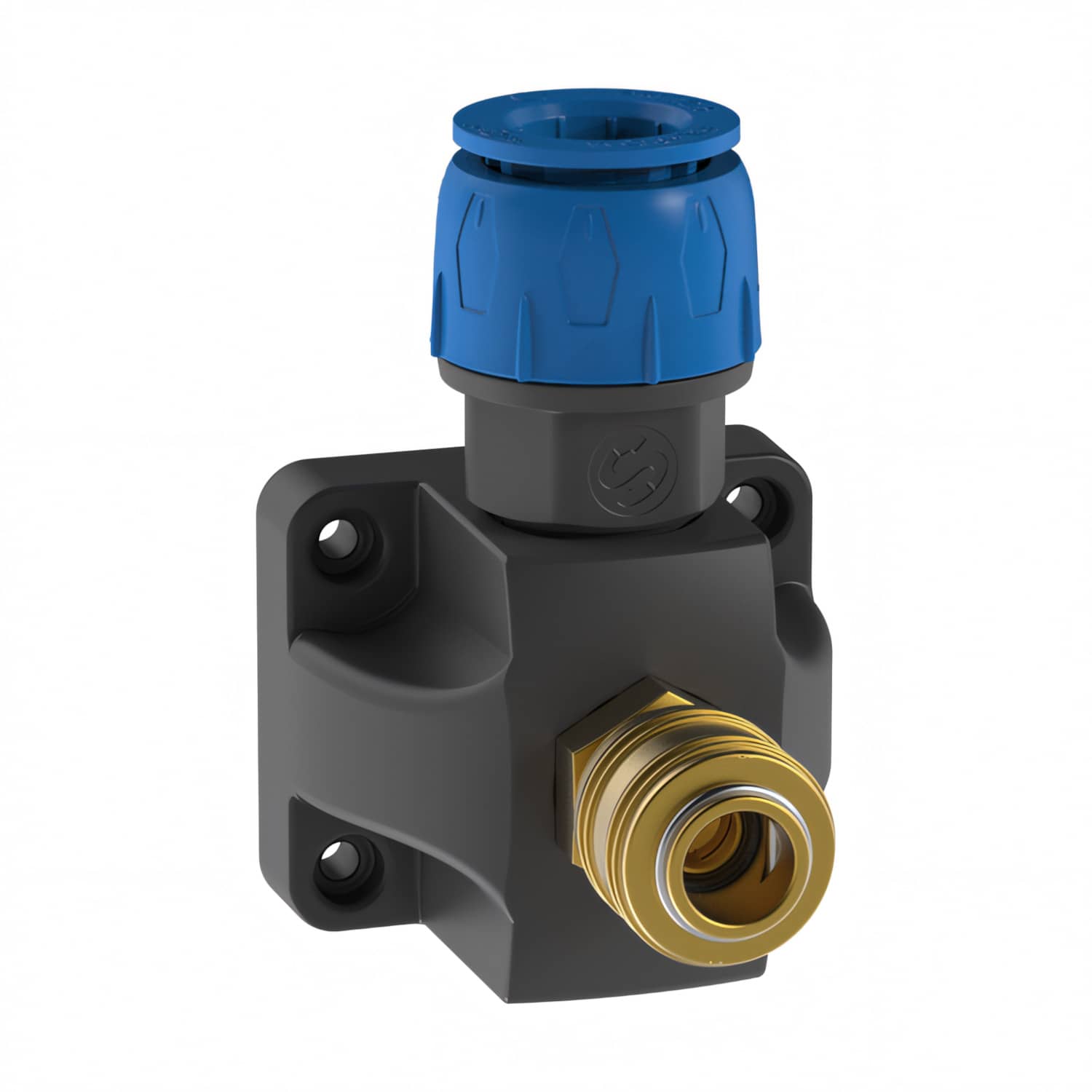

Skrzynki końcoweDo zakańczania lub rozgałęziania rurociągów SQ dostępnych jest wiele wariantów skrzynek końcowych i przelotowych z gwintami, wstępnie zmontowanymi złączkami, gwintownikami lub szybkozłączami. Skrzynki są wyposażone w otwory do mocowania do ścian lub konstrukcji montażowych. |
Wymiarowanie rur - system SQ - projektowanie bezpośrednie |
|||||||||||||
| Długość | Natężenie przepływu (l/min) | ||||||||||||
| 100 | 200 | 300 | 500 | 750 | 1 000 | 1 500 | 2 000 | 3 000 | 4 000 | 6 000 | 8 000 | 10 000 | |
| 10 metrów | 15 | 15 | 15 | 15 | 18 | 22 | 22 | 28 | - | - | - | - | - |
| 25 minut | 15 | 15 | 18 | 22 | 22 | 28 | 28 | - | - | - | - | - | - |
| 50m | 15 | 15 | 22 | 22 | 28 | 28 | - | - | - | - | - | - | - |
| 75 metrów | 15 | 18 | 22 | 22 | 28 | 28 | - | - | - | - | - | - | - |
| 100 metrów | 15 | 18 | 22 | 28 | 28 | 28 | - | - | - | - | - | - | - |
| 150 metrów | 15 | 22 | 22 | 28 | 28 | - | - | - | - | - | - | - | - |
| 200 metrów | 18 | 22 | 22 | 28 | - | - | - | - | - | - | - | - | - |
| 250 metrów | 18 | 22 | 28 | - | - | - | - | - | - | - | - | - | - |
| 300 m | 18 | 22 | 28 | - | - | - | - | - | - | - | - | - | - |
| 400 metrów | 22 | 28 | 28 | - | - | - | - | - | - | - | - | - | - |
| 500 metrów | 22 | 28 | - | - | - | - | - | - | - | - | - | - | - |
Wymiarowanie rur - system SQ - linie obwodów |
|||||||||||||
| Długość | Natężenie przepływu (l/min) - dla konstrukcji bezpośredniej | ||||||||||||
| 100 | 200 | 300 | 500 | 750 | 1 000 | 1 500 | 2 000 | 3 000 | 4 000 | 6 000 | 8 000 | 10 000 | |
| 10 metrów | 15 | 15 | 15 | 18 | 22 | 22 | 28 | 28 | - | - | - | - | - |
| 25 minut | 15 | 15 | 18 | 22 | 22 | 28 | 28 | - | - | - | - | - | - |
| 50m | 15 | 15 | 18 | 22 | 22 | 28 | 28 | - | - | - | - | - | - |
| 75 metrów | 15 | 15 | 18 | 22 | 22 | 28 | 28 | - | - | - | - | - | - |
| 100 metrów | 15 | 15 | 22 | 22 | 22 | 28 | 28 | - | - | - | - | - | - |
| 150 metrów | 15 | 18 | 22 | 22 | 28 | 28 | - | - | - | - | - | - | - |
| 200 metrów | 15 | 18 | 22 | 28 | 28 | 28 | - | - | - | - | - | - | - |
| 250 metrów | 15 | 22 | 22 | 28 | 28 | - | - | - | - | - | - | - | - |
| 300 m | 15 | 22 | 22 | - | - | - | - | - | - | - | - | - | - |
| 400 metrów | 18 | 22 | 28 | - | - | - | - | - | - | - | - | - | - |
| 500 metrów | 18 | 22 | 28 | - | - | - | - | - | - | - | - | - | - |
Złącza kielichowe systemu SQ = niezwykle szybki montaż i łączenie rur
 |
 |
 |
 |
 |
 |
-
Rurki i rolki; system gniazd SQ
-
Złącza systemu SQ; złącza, gwintowniki, zaślepki
-
Příslušenství rozvodů SQ; upevnění krabice, montáž
Najczęściej sprzedawane
Zakrzywiona rura o średnicy 15 mm. Łatwa i szybka instalacja, niski gradient ciśnienia, odporność na uszkodzenia mechaniczne, promieniowanie UV i korozję. Temperatura robocza...
Malowana proszkowo na niebiesko rura aluminiowa o wymiarach 28/25 mm do orurowania sprężonego powietrza i gazów obojętnych do 16 bar. Materiał rury - stop AW-6060 T6.
Malowana proszkowo na niebiesko rura aluminiowa o wymiarach 18/15,4 mm do orurowania sprężonego powietrza i gazów obojętnych do 16 bar. Materiał rury - stop AW-6060 T6.
Malowana proszkowo na niebiesko aluminiowa rura o wymiarach 22,19,2 mm przeznaczona do rurociągów sprężonego powietrza i gazów obojętnych do 16 bar. Materiał rury - stop AW-6060...
Malowana proszkowo na niebiesko rura aluminiowa o wymiarach 15/12,4 mm do orurowania sprężonego powietrza i gazów obojętnych do 16 bar. Materiał rury - stop AW-6060 T6.
Rura z tworzywa sztucznego PA12 do rurociągów sprężonego powietrza. Rozmiar rury 15/12 mm z zalecanym ciśnieniem roboczym 14 bar. Klasyczny niebieski kolor jako oznaczenie...
Rura wykonana z grilamidu PA12 do plastikowych konstrukcji rurociągów sprężonego powietrza. Wymiary rury 18/14 mm z zalecanym ciśnieniem roboczym 17 bar. Klasyczny niebieski...
Malowana proszkowo na niebiesko rura aluminiowa o średnicy 22 / 19 mm i długości 3 m do instalacji rurowych sprężonego powietrza i gazów obojętnych o ciśnieniu do 12,5 bara....
Malowana proszkowo na niebiesko rura aluminiowa 18/15 mm o długości 3 m do instalacji rurowych sprężonego powietrza i gazów obojętnych o ciśnieniu do 12,5 bara. Materiał rury -...
Rura wykonana z grilamidu PA12 do plastikowych konstrukcji rurociągów sprężonego powietrza. Wymiary rury 15 / 12 mm przy zalecanym ciśnieniu roboczym 16 bar. Klasyczny niebieski...
Zawór kulowy z prostymi złączami gniazdowymi 28 mm do rurociągów sprężonego powietrza. Prosty system gniazd SQ, który można zdemontować i użyć ponownie. Do instalacji, która...
Złącze T 28 mm do przewodów sprężonego powietrza. Prosty system gniazd SQ, który można zdemontować i użyć ponownie. Do instalacji, która jest szybka i łatwa, nie są wymagane...
Złącze kielichowe proste 22 mm do przewodów sprężonego powietrza z zewnętrznym gwintem rurowym G 1/2". Prosty system gniazd SQ, który można zdemontować i użyć ponownie. Do...
Złącze zaślepiające 28 mm do przewodów sprężonego powietrza. Prosty system gniazd SQ, który można zdemontować i użyć ponownie. Do instalacji, która jest szybka i łatwa, nie są...
Złącze kątowe 28 mm do przewodów sprężonego powietrza. Prosty system gniazd SQ, który można zdemontować i użyć ponownie. Do instalacji, która jest szybka i łatwa, nie są...
Zawór kulowy z prostym gniazdem 15 mm do rurociągów sprężonego powietrza. Prosty system gniazd SQ, który można zdemontować i użyć ponownie. Do instalacji, która jest szybka i...
Trójnik 28 mm do przewodów sprężonego powietrza z gwintem wewnętrznym 1/2" w odgałęzieniu. Prosty system gniazd SQ, który można zdemontować i użyć ponownie. Do instalacji, która...
Zawór kulowy ze złączami z gniazdem prostym 18 mm do rurociągów sprężonego powietrza. Prosty system gniazd SQ, który można zdemontować i użyć ponownie. Do instalacji, która jest...
Rura z tworzywa sztucznego PA12 do rurociągów sprężonego powietrza. Rozmiar rury 22/18 mm z zalecanym ciśnieniem roboczym 13 bar. Klasyczny niebieski kolor jako oznaczenie...
Tuleja demontażowa do złączy kielichowych 22 mm w rurociągach sprężonego powietrza. Prosty system gniazd SQ, który można zdemontować i użyć ponownie. Do instalacji, która jest...
Tuleja demontażowa do złączy kielichowych 28 mm w rurociągach sprężonego powietrza. Prosty system gniazd SQ, który można zdemontować i użyć ponownie. Do instalacji, która jest...
Rura wykonana z grilamidu PA12 do plastikowych konstrukcji rurociągów sprężonego powietrza. Wymiary rury 18/14 mm z zalecanym ciśnieniem roboczym 17 bar. Klasyczny niebieski...
Złącze kielichowe proste 22 mm do przewodów sprężonego powietrza z zewnętrznym gwintem rurowym G 1/2". Prosty system gniazd SQ, który można zdemontować i użyć ponownie. Do...
Rura wykonana z grilamidu PA12 do plastikowych konstrukcji rurociągów sprężonego powietrza. Wymiary rury 15 / 12 mm przy zalecanym ciśnieniu roboczym 16 bar. Klasyczny niebieski...
Złącze kielichowe proste 22 mm do przewodów sprężonego powietrza z zewnętrznym gwintem rurowym G 3/4". Prosty system gniazd SQ, który można zdemontować i użyć ponownie. Do...
Złączka prosta 28 mm do przewodów sprężonego powietrza. Prosty system gniazd SQ, który można zdemontować i użyć ponownie. Do instalacji, która jest szybka i łatwa, nie są...
Malowana proszkowo rura aluminiowa w kolorze niebieskim o wymiarach 15 / 13 mm przeznaczona do rurociągów sprężonego powietrza i gazów obojętnych do 12,5 bar. Materiał rury -...
Zawór kulowy ze złączami z gniazdem prostym 22 mm do rurociągów sprężonego powietrza. Prosty system gniazd SQ, który można zdemontować i użyć ponownie. Do instalacji, która jest...
Rolka z tworzywa sztucznego 25 m - PA12 do przewodów sprężonego powietrza. Rozmiar rury 18/15 mm z zalecanym ciśnieniem roboczym 12 bar. Klasyczny niebieski kolor jako...
Rolka z tworzywa sztucznego 25 m - PA12 do przewodów sprężonego powietrza. Rozmiar rury 22/18 mm z zalecanym ciśnieniem roboczym 13 bar. Klasyczny niebieski kolor jako...
Rura z tworzywa sztucznego PA12 do rurociągów sprężonego powietrza. Rozmiar rury 28/24 mm z zalecanym ciśnieniem roboczym 10 bar. Klasyczny niebieski kolor jako oznaczenie...
Rolka z tworzywa sztucznego 25 m - PA12 do przewodów sprężonego powietrza. Rozmiar rury 28/24 mm z zalecanym ciśnieniem roboczym 10 bar. Klasyczny niebieski kolor jako...
Rura wykonana z grilamidu PA12 do plastikowych konstrukcji rurociągów sprężonego powietrza. Wymiary rury 22/18 mm przy zalecanym ciśnieniu roboczym 15 bar. Klasyczny niebieski...
Trójnik 22 mm do przewodów sprężonego powietrza z gwintem wewnętrznym 1/2" w odgałęzieniu. Prosty system gniazd SQ, który można zdemontować i użyć ponownie. Do instalacji, która...
Złącze kielichowe proste 18 mm do przewodów sprężonego powietrza z zewnętrznym gwintem rurowym G 1/2". Prosty system gniazd SQ, który można zdemontować i użyć ponownie. Do...
Trójnik 15 mm do przewodów sprężonego powietrza z gwintem wewnętrznym 1/2" w odgałęzieniu. Prosty system gniazd SQ, który można zdemontować i użyć ponownie. Do instalacji, która...
Złącze zaślepiające 22 mm do przewodów sprężonego powietrza. Prosty system gniazd SQ, który można zdemontować i użyć ponownie. Do instalacji, która jest szybka i łatwa, nie są...
Malowana proszkowo na niebiesko aluminiowa rura 28/25 mm o długości 3 m do instalacji rurowych sprężonego powietrza i gazów obojętnych o ciśnieniu do 12,5 bara. Materiał rury -...
Złącze kielichowe 15 mm do przewodów sprężonego powietrza. Prosty system gniazd SQ, który można zdemontować i użyć ponownie. Do instalacji, która jest szybka i łatwa, nie są...
Złącze zaślepiające 18 mm do przewodów sprężonego powietrza. Prosty system gniazd SQ, który można zdemontować i użyć ponownie. Do instalacji, która jest szybka i łatwa, nie są...
