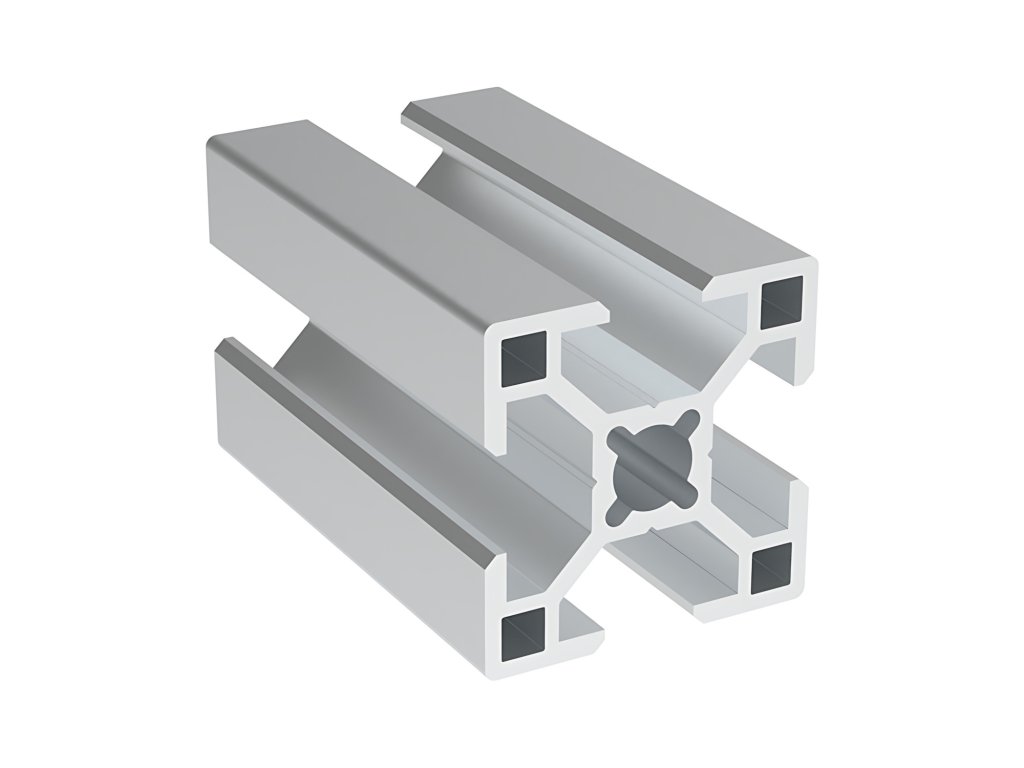

Aluminiumprofil BH 30-8, 30x30
Artikelnummer: 084.107.002
Verwandte Produkte
Detaillierte Produktbeschreibung
Ein kleines Aluminiumprofil, das hauptsächlich für die Herstellung von Fenstern und Türen in Gehäusen von Maschinen und Produktionslinien bestimmt ist.
Hergestellt aus EN AW 6060 T5 Aluminiumlegierung, Anodisierungsschicht von mehr als 12 Mikronen, Toleranz gemäß EN 12020-2.
Lieferung in großen Verpackungseinheiten möglich - kleine Bündel mit 4 Stangen, große Bündel mit 100 Stangen.
Kompatibilität
Mit diesem Produkt können folgende Produkte auf dem Markt ersetzt werden:
| Code | Bestell-Nr. C. | Hinweis |
|---|---|---|
| ALV | PRO8.3030 | Gewicht 0,90 kg/m |
| REX | 3 842 557 206 | Gewicht 0,90 kg/m; Bund mit 20 Stangen |
| REX | 3 842 990 720 | Gewicht 0,90 kg/m |
| REX | 3 842 990 721 | Gewicht 0,90 kg/m; Bearbeitung - Gewinde M8 auf einer Seite |
| REX | 3 842 990 722 | Gewicht 0,90 kg/m; Bearbeitung - seitliche Öffnung D=11 auf einer Seite |
| REX | 3 842 990 723 | Gewicht 0,90 kg/m; Bearbeitung - Gewinde M8 auf beiden Seiten |
| REX | 3 842 990 724 | Gewicht 0,90 kg/m; Bearbeitung - Gewinde M8 auf einer Seite, seitliche Öffnung D=11 auf der anderen Seite |
| REX | 3 842 990 725 | Gewicht 0,90 kg/m; Bearbeitung - seitliche Öffnung D=11 auf beiden Seiten |
| REX | 3 842 990 726 | Gewicht 0,90 kg/m; Bearbeitung - seitliche Öffnung D=11 auf beiden Seiten mit senkrechter Ausrichtung |
| REX | 3 842 992 965 | Gewicht 0,90 kg/m; Bearbeitung - seitliche Öffnung D=7,8 auf beiden Seiten |
| REX | 3 842 993 703 | Gewicht 0,90 kg/m |
| REX | 3842557206 | Gewicht 0,90 kg/m; Bund mit 20 Stangen |
| REX | 3842990720 | Gewicht 0,90 kg/m |
| REX | 3842990721 | Gewicht 0,90 kg/m; Bearbeitung - Gewinde M8 auf einer Seite |
| REX | 3842990722 | Gewicht 0,90 kg/m; Bearbeitung - seitliche Öffnung D=11 auf einer Seite |
| REX | 3842990723 | Gewicht 0,90 kg/m; Bearbeitung - Gewinde M8 auf beiden Seiten |
| REX | 3842990724 | Gewicht 0,90 kg/m; Bearbeitung - Gewinde M8 auf einer Seite, seitliche Öffnung D=11 auf der anderen Seite |
| REX | 3842990725 | Gewicht 0,90 kg/m; Bearbeitung - seitliche Öffnung D=11 auf beiden Seiten |
| REX | 3842990726 | Gewicht 0,90 kg/m; Bearbeitung - seitliche Öffnung D=11 auf beiden Seiten mit senkrechter Ausrichtung |
| REX | 3842992965 | Gewicht 0,90 kg/m; Bearbeitung - seitliche Öffnung D=7,8 auf beiden Seiten |
| REX | 3842993703 | Gewicht 0,90 kg/m |
| FMS | 05.01025.00 | Gewicht 0,81 kg/m |
Achtung: Das von uns angebotene alternative Produkt kann technische Abweichungen gegenüber dem Originalprodukt aufweisen. Für eine eventuelle Erklärung der Unterschiede kontaktieren Sie uns.
Verbinden von Profilen
Die Wahl der Befestigung zwischen verschiedenen Profilen ist in jeder Montagestruktur sehr wichtig. Der Kunde hat die Möglichkeit, verschiedene Lösungen zu wählen, die von der gewünschten Realisierungszeit oder der Art der Belastung oder Tragfähigkeit abhängen.
1. Verbindung durch Schrauben in der Nut
Dies ist die einfachste und schnellste Art der Montage. Dieses Verbindungssystem garantiert eine gute Rechtwinkligkeit zwischen zwei Oberflächen (abhängig vom Profilschnitt) und eine gute Beständigkeit der gegenseitigen Verbindung in Querrichtung zur Nut.
2. Verbindung durch Verbindungslasche
Diese Montage ist sehr einfach und sicher und garantiert eine feste Verbindung, auch wenn die Schrauben gelöst sind.
3. Verbindung durch Verbindungselemente oder Winkel
Diese Art der Verbindung wird üblicherweise dort verwendet, wo die größten Regelmöglichkeiten und eine einfache Installation erforderlich sind. Die technischen Spezifikationen aller Produkte finden Sie in den Produktdetails des jeweiligen Zubehörs.
Profilgewinde
Für die Realisierung eines Gewindes wird empfohlen, die in der Tabelle angegebene Tiefe einzuhalten:
| Profil | Schraubendurchmesser | Empfohlene Tiefe (mm) |
| Nut 6 | M6 | 15 |
| Nut 8 | M8 | 25 |
| Nut 10 | M12 | 30 |
Die maximalen Anzugsmomente, die für Schrauben empfohlen werden, die im ALUSIC-System verwendet werden, betragen:
| Profil | Schraubendurchmesser | Max. empfohlenes Anzugsmoment (Nm) |
| Nut 6 | M6 | 10 |
| Nut 8 | M8 | 20 |
| Nut 10 | M12 | 35 |
Kompatibles Zubehör für alle Arten der Plattenverbindung finden Sie auf der Registerkarte Zugehörige Produkte
Zusätzliche Parameter
| Kategorie: | Aluminiumprofile BH 30x30 |
|---|---|
| Garantie: | 2 Jahre |
| Hmotnost (kg/m): | 0.748 |
| Řez profilu: | 30×30 |
| Série: | BH 30-8 |
| Skladem: | Externí sklad |
| Material: | eloxiertem Aluminium |
| Farbe: | natürlich |
| Profillänge (mm): | 6 040 |
| Trägheitsmoment lx (cm⁴): | 2,60 |
| Trägheitsmoment ly (cm⁴): | 2,60 |
| Schnittmoment wx (cm³): | 1,73 |
| Schnittmoment wy (cm³): | 1,73 |
| Schnittfläche (mm²): | 273 |
| Mindestlänge (mm): | 30 |
| Maximale Länge (mm): | 6 000 |
| Rost: | SCHNITT-A |
| Link ausschneiden: | /Profil-a-Korrosion/ |
