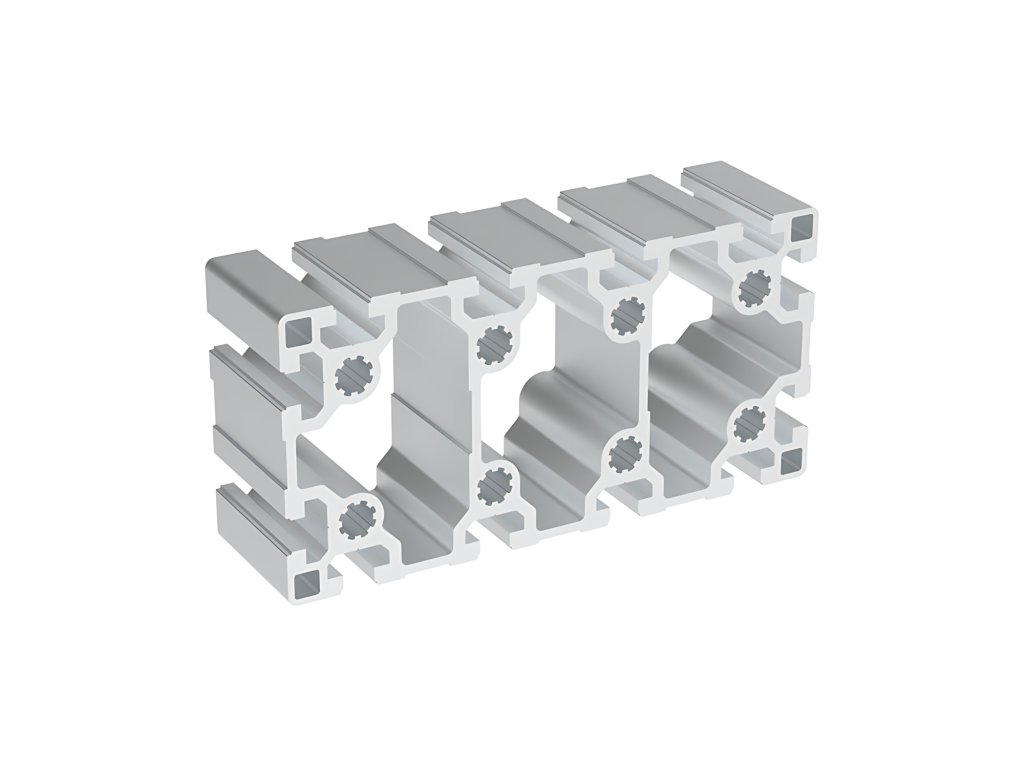

Aluminiumprofil BH 45-10, 90x180, schwer
Artikelnummer: 084.105.013
Verwandte Produkte
Detaillierte Produktbeschreibung
Sehr robustes Aluminiumprofil mit rechteckigem Querschnitt, das für die Herstellung von Strukturen mit extrem hoher Belastung in Richtung der längeren Seite bestimmt ist.
Vielseitige Anschlussmöglichkeiten dank 12 Nuten an allen Profilseiten und 8 Bohrungen im Profilquerschnitt.
Hergestellt aus EN AW 6060 T5 Aluminiumlegierung, Anodisierungsschicht von mehr als 12 Mikronen, Toleranz gemäß EN 12020-2.
Möglichkeit der Lieferung von Verpackungen in einem großen Bund mit 10 Stangen.
Kompatibilität
Mit diesem Produkt können folgende Produkte auf dem Markt ersetzt werden:
| Code | Bestell-Nr. C. | Hinweis |
|---|---|---|
| REX | 3 842 557 226 | Gewicht 11,60 kg/m; Bund mit 3 Stangen |
| REX | 3 842 992 857 | Gewicht 11,60 kg/m |
| REX | 3 842 992 858 | Gewicht 11,60 kg/m; Bearbeitung - 8x M12-Gewinde auf einer Seite |
| REX | 3 842 992 859 | Gewicht 11,60 kg/m; Bearbeitung - 8x M12-Gewinde auf beiden Seiten |
| REX | 3 842 992 860 | Gewicht 11,60 kg/m; Bearbeitung - 8x Gewinde M12 auf einer Seite, Vertiefung D=17 in 4 Nuten auf den Seiten 90 mm |
| REX | 3 842 992 861 | Gewicht 11,60 kg/m; Bearbeitung - Vertiefung D=17 in 4 Nuten auf den Seiten 90 mm auf beiden Seiten |
| REX | 3 842 992 864 | Gewicht 11,60 kg/m; Bearbeitung - 2x rechtwinklige Bohrung D=17 auf den Seiten 90 mm auf beiden Seiten |
| REX | 3 842 993 677 | Gewicht 11,60 kg/m |
| REX | 3842557226 | Gewicht 11,60 kg/m; Bund mit 3 Stangen |
| REX | 3842992857 | Gewicht 11,60 kg/m |
| REX | 3842992858 | Gewicht 11,60 kg/m; Bearbeitung - 8x M12-Gewinde auf einer Seite |
| REX | 3842992859 | Gewicht 11,60 kg/m; Bearbeitung - 8x M12-Gewinde auf beiden Seiten |
| REX | 3842992860 | Gewicht 11,60 kg/m; Bearbeitung - 8x Gewinde M12 auf einer Seite, Vertiefung D=17 in 4 Nuten auf den Seiten 90 mm |
| REX | 3842992861 | Gewicht 11,60 kg/m; Bearbeitung - Vertiefung D=17 in 4 Nuten auf den Seiten 90 mm auf beiden Seiten |
| REX | 3842992864 | Gewicht 11,60 kg/m; Bearbeitung - 2x rechtwinklige Bohrung D=17 auf den Seiten 90 mm auf beiden Seiten |
| REX | 3842993677 | Gewicht 11,60 kg/m |
Achtung: Das von uns angebotene alternative Produkt kann technische Abweichungen gegenüber dem Originalprodukt aufweisen. Für eine eventuelle Erklärung der Unterschiede kontaktieren Sie uns.
Verbinden von Profilen
Die Wahl der Befestigung zwischen verschiedenen Profilen ist in jeder Montagestruktur sehr wichtig. Der Kunde hat die Möglichkeit, verschiedene Lösungen zu wählen, die von der gewünschten Realisierungszeit oder der Art der Belastung oder Tragfähigkeit abhängen.
1. Verbindung durch Schrauben in der Nut
Dies ist die einfachste und schnellste Art der Montage. Dieses Verbindungssystem garantiert eine gute Rechtwinkligkeit zwischen zwei Oberflächen (abhängig vom Profilschnitt) und eine gute Beständigkeit der gegenseitigen Verbindung in Querrichtung zur Nut.
2. Verbindung durch Verbindungslasche
Diese Montage ist sehr einfach und sicher und garantiert eine feste Verbindung, auch wenn die Schrauben gelöst sind.
3. Verbindung durch Verbindungselemente oder Winkel
Diese Art der Verbindung wird üblicherweise dort verwendet, wo die größten Regelmöglichkeiten und eine einfache Installation erforderlich sind. Die technischen Spezifikationen aller Produkte finden Sie in den Produktdetails des jeweiligen Zubehörs.
Profilgewinde
Für die Realisierung eines Gewindes wird empfohlen, die in der Tabelle angegebene Tiefe einzuhalten:
| Profil | Schraubendurchmesser | Empfohlene Tiefe (mm) |
| Nut 6 | M6 | 15 |
| Nut 8 | M8 | 25 |
| Nut 10 | M12 | 30 |
Die maximalen Anzugsmomente, die für Schrauben empfohlen werden, die im ALUSIC-System verwendet werden, betragen:
| Profil | Schraubendurchmesser | Max. empfohlenes Anzugsmoment (Nm) |
| Nut 6 | M6 | 10 |
| Nut 8 | M8 | 20 |
| Nut 10 | M12 | 35 |
Kompatibles Zubehör für alle Arten der Plattenverbindung finden Sie auf der Registerkarte Zugehörige Produkte
Zusätzliche Parameter
| Kategorie: | Aluminiumprofile BH 90x180 |
|---|---|
| Garantie: | 2 Jahre |
| Hmotnost (kg/m): | 11.672 |
| Řez profilu: | 90×180 |
| Série: | BH 45-10 |
| Skladem: | Externí sklad |
| Material: | eloxiertem Aluminium |
| Farbe: | natürlich |
| Profillänge (mm): | 6 040 |
| Trägheitsmoment lx (cm⁴): | 1 430,10 |
| Trägheitsmoment ly (cm⁴): | 418,90 |
| Schnittmoment wx (cm³): | 158,33 |
| Schnittmoment wy (cm³): | 93,09 |
| Schnittfläche (mm²): | 4 323 |
| Mindestlänge (mm): | 30 |
| Maximale Länge (mm): | 6 000 |
| Rost: | REZ-B |
| Link ausschneiden: | /Profil-Res-b/ |
