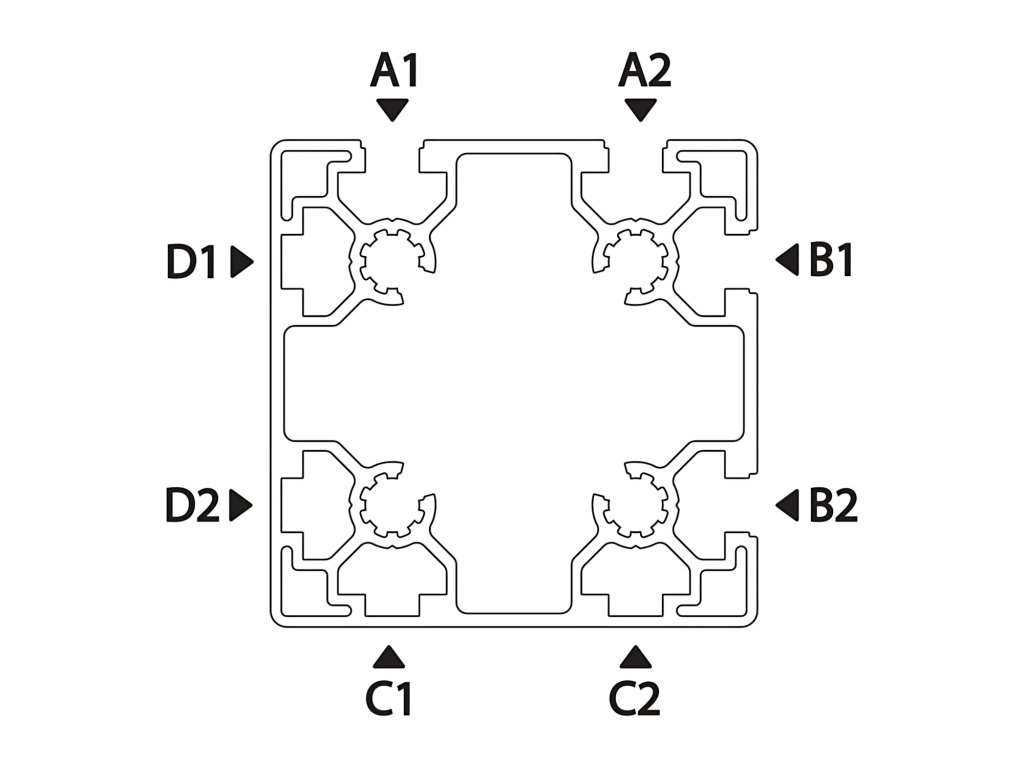

Aluminiumprofil BH 45-10, 90x90, mit Nuten an 2 benachbarten Seiten
Artikelnummer: 084.105.016
Verwandte Produkte
Detaillierte Produktbeschreibung
Aluminiumprofil mit quadratischem Querschnitt, bestimmt für Strukturen mit Bedarf an hoher Belastung in alle Richtungen.
Anschlussmöglichkeiten von 2 Seiten dank 4 Nuten.
An den geschlossenen Seiten können weitere Nuten ausgeschnitten werden.
Seiten ohne Nuten reduzieren die Verschmutzung des Profils und verbessern das Aussehen der Struktur.
Hergestellt aus EN AW 6060 T5 Aluminiumlegierung, Anodisierungsschicht von mehr als 12 Mikronen, Toleranz gemäß EN 12020-2.
Lieferung als Großpackung mit 20 Stangen möglich.
Kompatibilität
Mit diesem Produkt können folgende Produkte auf dem Markt ersetzt werden:
| Code | Bestell-Nr. C. | Hinweis |
|---|---|---|
| REX | 3 842 538 296 | Gewicht 6,50 kg/m; Bund mit 6 Stangen |
| 3 842 993 621 | REX | Gewicht 6,50 kg/m |
| 3 842 993 756 | REX | Gewicht 6,50 kg/m |
| REX | 3842538296 | Gewicht 6,50 kg/m; Bund mit 6 Stangen |
| 3842993621 | REX | Gewicht 6,50 kg/m |
| 3842993756 | REX | Gewicht 6,50 kg/m |
Achtung: Das von uns angebotene alternative Produkt kann technische Abweichungen gegenüber dem Originalprodukt aufweisen. Für eine eventuelle Erklärung der Unterschiede kontaktieren Sie uns.
Verbinden von Profilen
Die Wahl der Befestigung zwischen verschiedenen Profilen ist in jeder Montagestruktur sehr wichtig. Der Kunde hat die Möglichkeit, verschiedene Lösungen zu wählen, die von der gewünschten Realisierungszeit oder der Art der Belastung oder Tragfähigkeit abhängen.
1. Verbindung durch Schrauben in der Nut
Dies ist die einfachste und schnellste Art der Montage. Dieses Verbindungssystem garantiert eine gute Rechtwinkligkeit zwischen zwei Oberflächen (abhängig vom Profilschnitt) und eine gute Beständigkeit der gegenseitigen Verbindung in Querrichtung zur Nut.
2. Verbindung durch Verbindungslasche
Diese Montage ist sehr einfach und sicher und garantiert eine feste Verbindung, auch wenn die Schrauben gelöst sind.
3. Verbindung durch Verbindungselemente oder Winkel
Diese Art der Verbindung wird üblicherweise dort verwendet, wo die größten Regelmöglichkeiten und eine einfache Installation erforderlich sind. Die technischen Spezifikationen aller Produkte finden Sie in den Produktdetails des jeweiligen Zubehörs.
Profilgewinde
Für die Realisierung eines Gewindes wird empfohlen, die in der Tabelle angegebene Tiefe einzuhalten:
| Profil | Schraubendurchmesser | Empfohlene Tiefe (mm) |
| Nut 6 | M6 | 15 |
| Nut 8 | M8 | 25 |
| Nut 10 | M12 | 30 |
Die maximalen Anzugsmomente, die für Schrauben empfohlen werden, die im ALUSIC-System verwendet werden, betragen:
| Profil | Schraubendurchmesser | Max. empfohlenes Anzugsmoment (Nm) |
| Nut 6 | M6 | 10 |
| Nut 8 | M8 | 20 |
| Nut 10 | M12 | 35 |
Kompatibles Zubehör für alle Arten der Plattenverbindung finden Sie auf der Registerkarte Zugehörige Produkte
Zusätzliche Parameter
| Kategorie: | Aluminiumprofile BH 90x90 |
|---|---|
| Garantie: | 2 Jahre |
| Hmotnost (kg/m): | 4.725 |
| Řez profilu: | 90×90 |
| Série: | BH 45-10 |
Hliníkové profily Alusic
