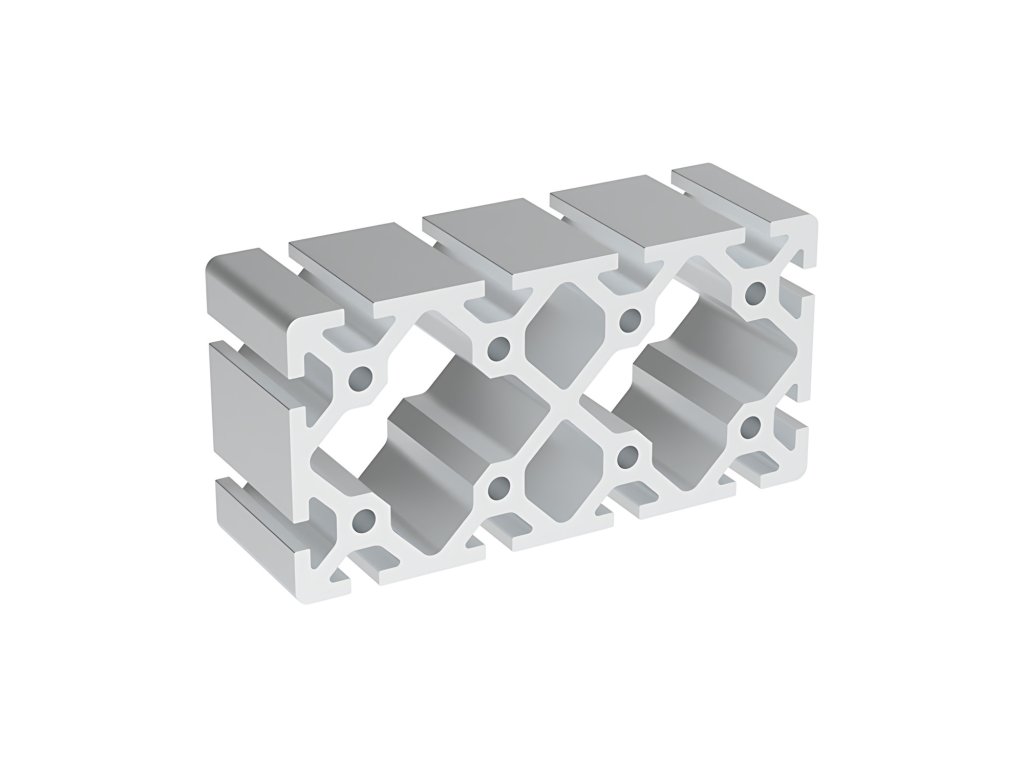

Aluminiumprofil IM 40-8, 80x160, schwer
Artikelnummer: 084.114.017
Verwandte Produkte
Detaillierte Produktbeschreibung
Sehr robustes Aluminiumprofil mit rechteckigem Querschnitt, das für die Herstellung von Strukturen mit extrem hoher Belastung in Richtung der längeren Seite bestimmt ist.

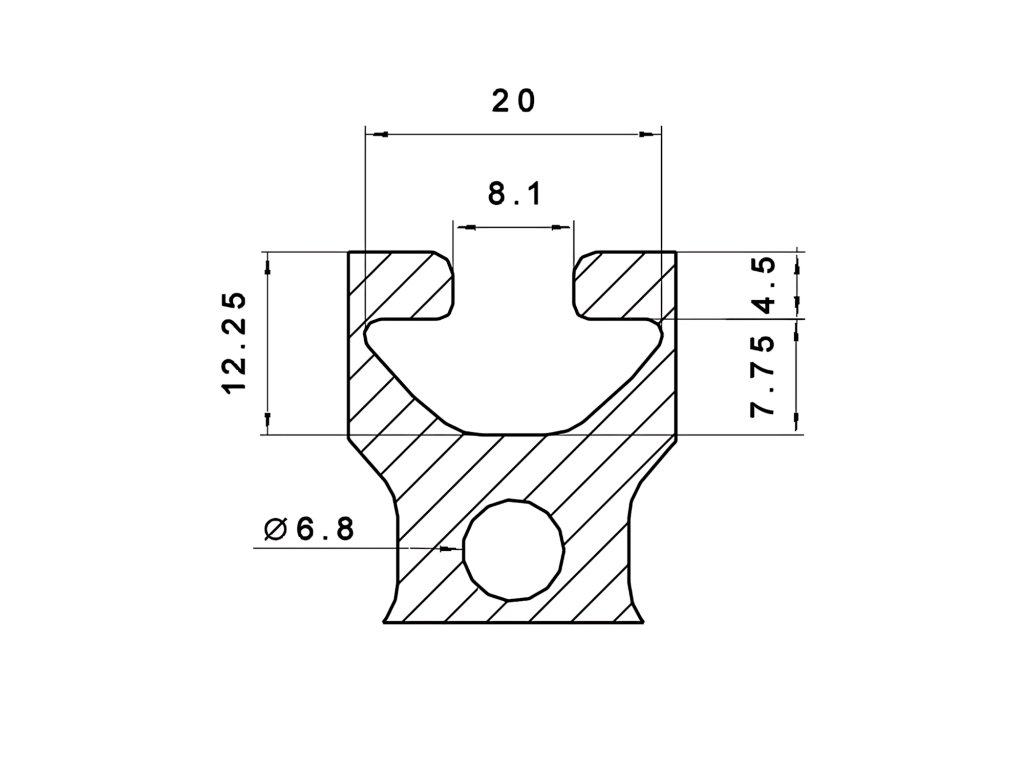

Vielseitige Anschlussmöglichkeiten dank 12 Nuten an allen Profilseiten und 8 Bohrungen im Profilquerschnitt.
Hergestellt aus EN AW 6060 T5 Aluminiumlegierung, Anodisierungsschicht von mehr als 12 Mikronen, Toleranz gemäß EN 12020-2.
Möglichkeit der Lieferung von Verpackungen in einem großen Bund mit 10 Stangen.
Kompatibilität
Mit diesem Produkt können folgende Produkte auf dem Markt ersetzt werden:
| Code | Bestell-Nr. C. | Hinweis |
|---|---|---|
| ALV | PRO16080 | Gewicht 13,49 kg/m |
| FMS | 05.01818.00 | Gewicht 12,18 kg/m |
| ITE | 0.0.265.26 | Gewicht 13,52 kg/m; Zuschnitt |
| ITE | 0.0.453.28 | Gewicht 13,52 kg/m; Stück 6000 mm |
Achtung: Das von uns angebotene alternative Produkt kann technische Abweichungen gegenüber dem Originalprodukt aufweisen. Für eine eventuelle Erklärung der Unterschiede kontaktieren Sie uns.
Verbinden von Profilen
Die Wahl der Befestigung zwischen verschiedenen Profilen ist in jeder Montagestruktur sehr wichtig. Der Kunde hat die Möglichkeit, verschiedene Lösungen zu wählen, die von der gewünschten Realisierungszeit oder der Art der Belastung oder Tragfähigkeit abhängen.
1. Verbindung durch Schrauben in der Nut
Dies ist die einfachste und schnellste Art der Montage. Dieses Verbindungssystem garantiert eine gute Rechtwinkligkeit zwischen zwei Oberflächen (abhängig vom Profilschnitt) und eine gute Beständigkeit der gegenseitigen Verbindung in Querrichtung zur Nut.
2. Verbindung durchlaufende Schraube von der Außenseite des Profils
Dies ist die stärkste Art der Verbindung, die widerstandsfähig gegen gegenseitige Bewegungen zwischen zwei Profilen ist. Diese Art der Verbindung bietet eine bessere Rechtwinkligkeit der Verbindung (was jedoch stark von der Sorgfalt bei der Schnittqualität abhängt). Dieses System ermöglicht keine Bewegung von Teilen bei Verlust einer Schraube. Das Bohren eines Lochs kann mit einem Pistolbohrer mit zwei Durchmessern erfolgen.
3. Verbindung durch Verbindungselemente oder Winkel
Diese Art der Verbindung wird üblicherweise dort verwendet, wo die größten Regelmöglichkeiten und eine einfache Installation erforderlich sind. Die technischen Spezifikationen aller Produkte finden Sie in den Produktdetails des jeweiligen Zubehörs.
Profilgewinde
Für die Realisierung eines Gewindes wird empfohlen, die in der Tabelle angegebene Tiefe einzuhalten:
| Profil | Schraubendurchmesser | Empfohlene Tiefe (mm) |
| Nut 5 | M5 | 10 |
| Nut 6 | M6 | 15 |
| Nut 8 | M8 | 25 |
Die maximalen Anzugsmomente, die für Schrauben empfohlen werden, die im ALUSIC-System verwendet werden, betragen:
| Profil | Schraubendurchmesser | Max. empfohlenes Anzugsmoment (Nm) |
| Nut 5 | M5 | 6 |
| Nut 6 | M6 | 10 |
| Nut 8 | M8 | 20 |
Kompatibles Zubehör für alle Arten der Plattenverbindung finden Sie auf der Registerkarte Zugehörige Produkte
Zusätzliche Parameter
| Kategorie: | Aluminiumprofile IM 80x160 |
|---|---|
| Garantie: | 2 Jahre |
| Hmotnost (kg/m): | 12.889 |
| Řez profilu: | 80×160 |
| Série: | IM 40-8 |
