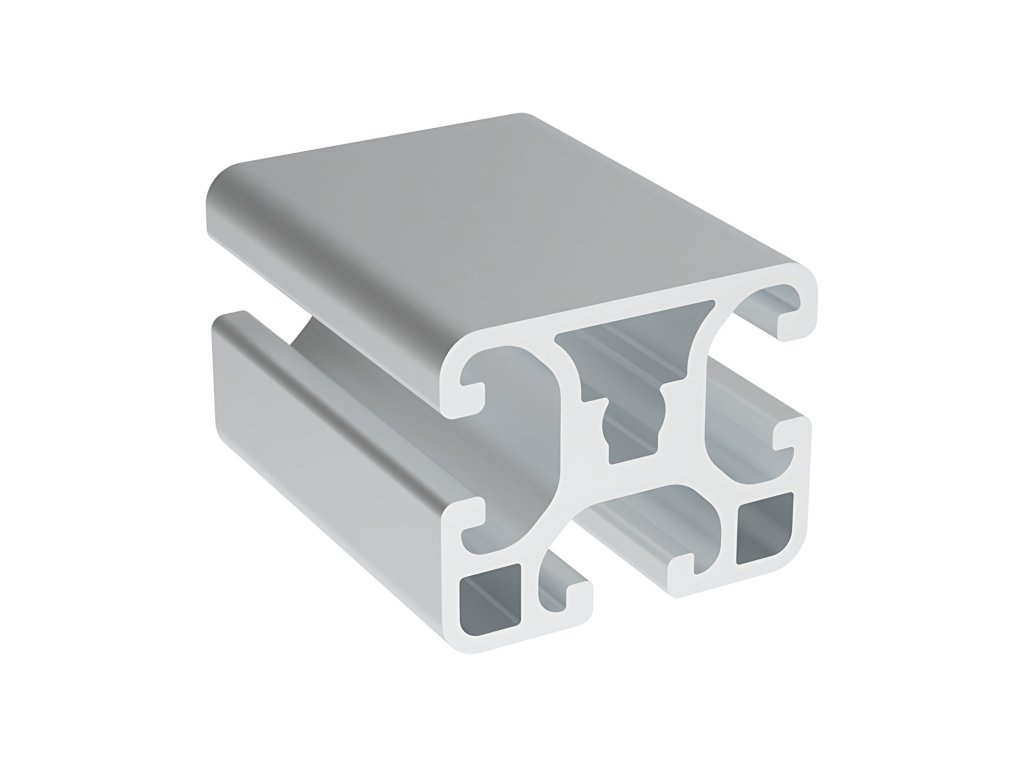

Hliníkový profil IM 40-8, 32x40

Kód: 084.114.026

Neohodnotené

Značka: Alusic

€24,23 –2 %

€24,23 –2 % €23,74 / m €19,62 bez DPH €142,44 / 6 m

Môžeme doručiť do: 02.12.2025 Možnosti doručenia

Hliníkový profil s modulovým rozmerom rezu 32x40. Jedna strana bez drážky, ostatné strany s 3 drážkami tvaru IM 40-8.

Detailné informácie

Doprava zadarmo

pri nákupe nad 200 €

Garantujeme

predĺženú záruku a servis

Zľavový voucher

ku každému nákupu

Vrátenie tovaru do 30 dní

úplne na naše náklady

657 zaslepka drazky profilu z mekceneho pvc serie ac 45 8 obla cerna

€2,66 –1 %

Záslepka drážky profilu, mäkčené PVC, AC 45-8, IM 40-8, oblé, čierna

()

€2,16 bez DPH

€2,61

Oblá plastová záslepka z mäkčeného PVC na uzavretie drážky profilov sérií AC 45-8 a IM 40-8 v čiernej farbe.

Kód: 084.203.016

€0,24 –4 %

Skrutka M8x20 s valcovou hlavou

()

€0,19 bez DPH

€0,23

Skrutka s valcovou hlavou M8x20 z pozinkovanej ocele

Kód: 084.301.003

€0,64 –3 %

Skrutka M8x20 do drážky IM 40-8

()

€0,51 bez DPH

€0,62

Skrutka do drážky IM 40-8 s rozmerom M8x20 z pozinkovanej ocele

Kód: 084.301.056

€0,65 –1 %

Matica M6 do drážky IM 40-8

()

€0,53 bez DPH

€0,64

Krátka matica M6 do drážky IM 40-8.

Kód: 084.302.114

€0,95 –2 %

Matica M6 s pružinou IM 40-8

()

€0,77 bez DPH

€0,93

Matica M6 do drážky IM 40-8 s pružinou z pozinkovanej ocele.

Kód: 084.302.117

€0,95 –2 %

Matica M8 s pružinou IM 40-8

()

€0,77 bez DPH

€0,93

Matica M8 do drážky IM 40-8 s pružinou z pozinkovanej ocele.

Kód: 084.302.118

€0,77 –2 %

Matica M6 s guličkou IM 40-8

()

€0,62 bez DPH

€0,75

Matica M6 s guličkou na montáž do drážky IM 40-8, z pozinkovanej ocele.

Kód: 084.302.110

€0,71 –2 %

Matica M8 s guličkou IM 40-8

()

€0,57 bez DPH

€0,69

Matica M8 s guličkou na montáž do drážky IM 40-8, z pozinkovanej ocele.

Kód: 084.302.111

2505 1 matice m6 s kolmou pruzinou bh 30 8 im 40 8

€1,95 –2 %

Matica M6 s kolmou pružinou BH 30-8, IM 40-8

()

€1,58 bez DPH

€1,91

Štvorcová matica M6 do drážok BH 30-8 a IM 40-8 vybavená vedením a kolmo umiestnenou pružinou.

Kód: 084.302.121

2508 1 matice m8 s kolmou pruzinou bh 30 8 im 40 8

€1,95 –2 %

Matica M8 s kolmou pružinou BH 30-8, IM 40-8

()

€1,58 bez DPH

€1,91

Štvorcová matica M8 do drážok BH 30-8 a IM 40-8 vybavená vedením a kolmo umiestnenou pružinou.

Kód: 084.302.122

2550 1 kolma spojovaci zapadka vertikalni bh 30 8 im 40 8

€4,85 –2 %

Kolmá spojovacia západka, vertikálna BH 30-8, IM 40-8

()

€3,93 bez DPH

€4,75

Spojovacia západka s vertikálnou orientáciou pre kolmé spájanie profilov sérií BH 30-8 a IM 40-8.

Kód: 084.306.014

2553 1 kolma spojovaci zapadka horizontalni bh 30 8 im 40 8

€6,80 –2 %

Kolmá spojovacia západka, horizontálna BH 30-8, IM 40-8

()

€5,50 bez DPH

€6,66

Spojovacia západka s horizontálnou orientáciou pre kolmé spájanie profilov sérií BH 30-8 a IM 40-8.

Kód: 084.306.015

1002 1 spojovaci deska se 2 otvory pro profily 40x40 a 45x45

€9,45 –2 %

Spojovacia doska s 2 otvormi pre profily 40x40 a 45x45

€7,65 bez DPH

€9,26

Spojovacia doska pre kolmé spájanie profilov s hranou so šírkou 40 alebo 45 mm.

Kód: 084.710.002

2622 1 uhelnik do drazky bh 30 8 im 40 8

€5,32 –2 %

Uholník do drážky, BH 30-8, IM 40-8

€4,31 bez DPH

€5,21

Uholník do drážky na spájanie profilov sérií BH 30-8 a IM 40-8 pod uhlom 90°.

Kód: 084.307.052

Zobraziť všetky súvisiace produkty

Podrobný popis

Hliníkový profil s obdĺžnikovým rezom určený na vytváranie priečok a častí konštrukcií v bežných štruktúrach.

Pripojenie vďaka 3 drážkam na stranách profilu.

Strana bez drážky zamedzuje znečisteniu a zlepšuje vzhľad štruktúry.

Vyrobený z hliníkovej zliatiny EN AW 6060 T5, anodizačná vrstva viac ako 12 mikrónov, tolerancia podľa normy EN 12020-2.

Možnosť dodávky balenia vo veľkom zväzku obsahujúcom 90 tyčí.

Kompatibilita

Týmto výrobkom je možné nahradiť nasledujúce výrobky na trhu:

Kód	Obj. č.	Poznámka
ITE	0.0.494.95	hmotnosť 1,34 kg/m; kus 6000 mm
ITE	0.0.494.97	hmotnosť 1,34 kg/m; odrez

Upozornenie: nami ponúkaný alternatívny produkt môže mať technické odchýlky oproti originálnemu produktu. Pre prípadné vysvetlenie rozdielov nás kontaktujte.

Spájanie profilov

Výber upevnenia medzi rôznymi profilmi je veľmi dôležitý v každej montážnej štruktúre. Zákazník má možnosť vybrať si rozličné riešenia závisiace na požadovanom čase realizácie alebo charaktere záťaže či nosnosti.

1. Spájanie pomocou skrutiek v drážke

Jedná sa o najjednoduchší a najrýchlejší spôsob montáže. Tento systém spojenia garantuje dobrú kolmosť medzi dvoma povrchmi (v závislosti od rezu profilov) a dobrú odolnosť vzájomného spojenia v priečnom smere k drážke.

2. Spájanie pomocou priebežnej skrutky z vonkajšej strany profilu

Jedná sa o najsilnejší spôsob spájania odolný voči vzájomnému pohybu medzi dvoma profilmi. Tento spôsob spájania poskytuje lepšiu kolmosť spoja (čo ovšem veľmi závisí na starostlivosti o kvalitu rezu). Tento systém neumožňuje pohyb častí v prípade straty skrutky. Vyvŕtanie otvoru môže byť prevedené pištoľovým vrtákom s dvoma priemermi.

3. Spájanie pomocou spoja alebo uholníkov

Tento spôsob spájania sa obvykle používa tam, kde je potrebné najväčších možností regulácie a jednoduchej inštalácie. Technické špecifikácie všetkých produktov sú v detaile produktu daného príslušenstva.

Závity profilov

Pre realizáciu závitu je doporučované rešpektovať hĺbku uvedenú v tabuľke:


Profil	Priemer skrutky	Odporúčaná hĺbka (mm)
drážka 5	M5	10
drážka 6	M6	15
drážka 8	M8	25

Maximálne uťahovacie momenty odporúčané pre skrutky používané v systéme ALUSIC sú:


Profil	Priemer skrutky	Max. odporúčaný uťahovací moment (Nm)
drážka 5	M5	6
drážka 6	M6	10
drážka 8	M8	20

Kompatibilné príslušenstvo pre všetky typy spájania panelov nájdete v záložke súvisiace produkty

Dodatočné parametre

Kategória:	Hliníkové profily IM 32x40
Hmotnost (kg/m):	1.345
Řez profilu:	32×40
Série:	IM 40-8
