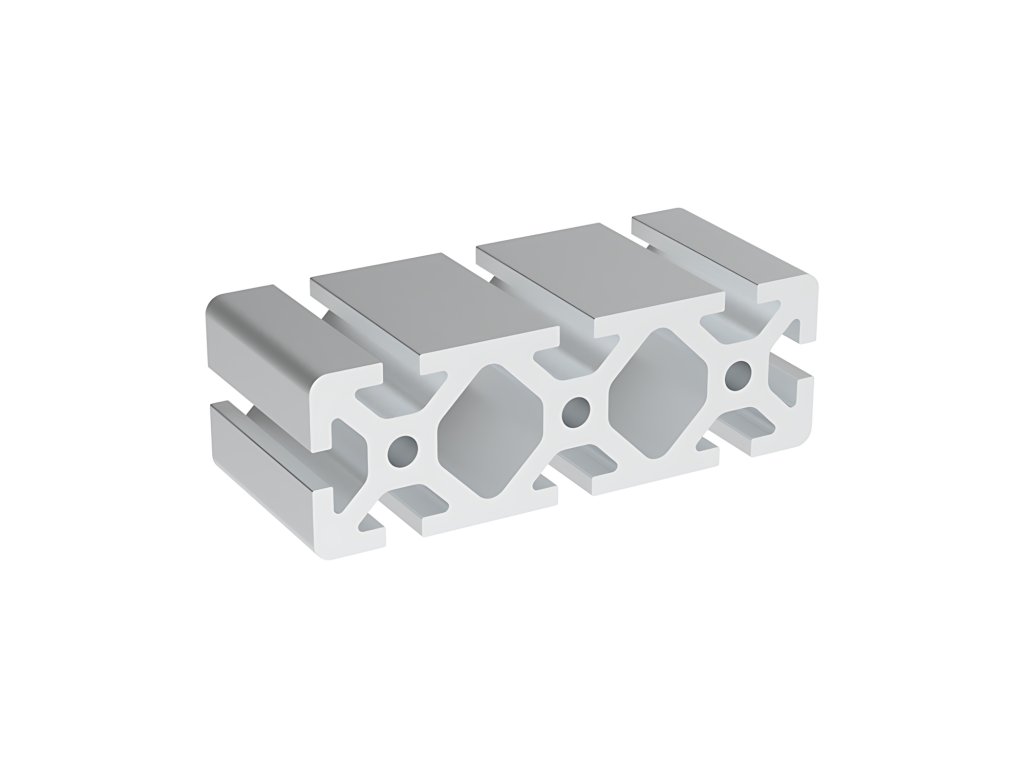

Hliníkový profil IM 40-8, 40x120, ťažký
Kód: 084.114.014
Súvisiaci tovar
Podrobný popis
Robustný hliníkový profil s obdĺžnikovým rezom určený na vytváranie štruktúr s vysokým zaťažením v smere dlhšej strany.
Ťažký variant s hmotnosťou 5,11 kg/m.
Univerzálne možnosti pripojenia vďaka 8 drážkam na všetkých stranách profilu.
Vyrobený z hliníkovej zliatiny EN AW 6060 T5, anodizačná vrstva viac ako 12 mikrónov, tolerancia podľa normy EN 12020-2.
Možnosť dodania balenia vo veľkom zväzku obsahujúcom 30 tyčí.
Kompatibilita
Týmto výrobkom je možné nahradiť nasledujúce výrobky na trhu:
| Kód | Obj. č. | Poznámka |
|---|---|---|
| ALV | PRO12040 | hmotnosť 6,66 kg/m |
| FMS | 05.01008.00 | hmotnosť 6,33 kg/m |
| ITE | 0.0.416.29 | hmotnosť 6,58 kg/m; úrez |
| ITE | 0.0.453.11 | hmotnosť 6,58 kg/m; kus 6000 mm |
| DRE | 01.40120.P8A / BPRDD0000086 | hmotnosť 6,302 kg/m; dĺžka 6100mm |
Upozornenie: nami ponúkaný alternatívny produkt môže mať technické odchýlky oproti originálnemu produktu. Pre prípadné vysvetlenie rozdielov nás kontaktujte.
Spájanie profilov
Výber upevnenia medzi rôznymi profilmi je veľmi dôležitý v každej montážnej štruktúre. Zákazník má možnosť vybrať si rozličné riešenia závisiace na požadovanom čase realizácie alebo charaktere záťaže či nosnosti.
1. Spájanie pomocou skrutiek v drážke
Jedná sa o najjednoduchší a najrýchlejší spôsob montáže. Tento systém spojenia garantuje dobrú kolmosť medzi dvoma povrchmi (v závislosti od rezu profilov) a dobrú odolnosť vzájomného spojenia v priečnom smere k drážke.
2. Spájanie pomocou priebežnej skrutky z vonkajšej strany profilu
Jedná sa o najsilnejší spôsob spájania odolný voči vzájomnému pohybu medzi dvoma profilmi. Tento spôsob spájania poskytuje lepšiu kolmosť spoja (čo ovšem veľmi závisí na starostlivosti o kvalitu rezu). Tento systém neumožňuje pohyb častí v prípade straty skrutky. Vyvŕtanie otvoru môže byť prevedené pištoľovým vrtákom s dvoma priemermi.
3. Spájanie pomocou spoja alebo uholníkov
Tento spôsob spájania sa obvykle používa tam, kde je potrebné najväčších možností regulácie a jednoduchej inštalácie. Technické špecifikácie všetkých produktov sú v detaile produktu daného príslušenstva.
Závity profilov
Pre realizáciu závitu je doporučované rešpektovať hĺbku uvedenú v tabuľke:
| Profil | Priemer skrutky | Odporúčaná hĺbka (mm) |
| drážka 5 | M5 | 10 |
| drážka 6 | M6 | 15 |
| drážka 8 | M8 | 25 |
Maximálne uťahovacie momenty odporúčané pre skrutky používané v systéme ALUSIC sú:
| Profil | Priemer skrutky | Max. odporúčaný uťahovací moment (Nm) |
| drážka 5 | M5 | 6 |
| drážka 6 | M6 | 10 |
| drážka 8 | M8 | 20 |
Kompatibilné príslušenstvo pre všetky typy spájania panelov nájdete v záložke súvisiace produkty
Dodatočné parametre
| Kategória: | Hliníkové profily IM 40x120 |
|---|---|
| Záruka: | 2 roky |
| Hmotnost (kg/m): | 6,53 |

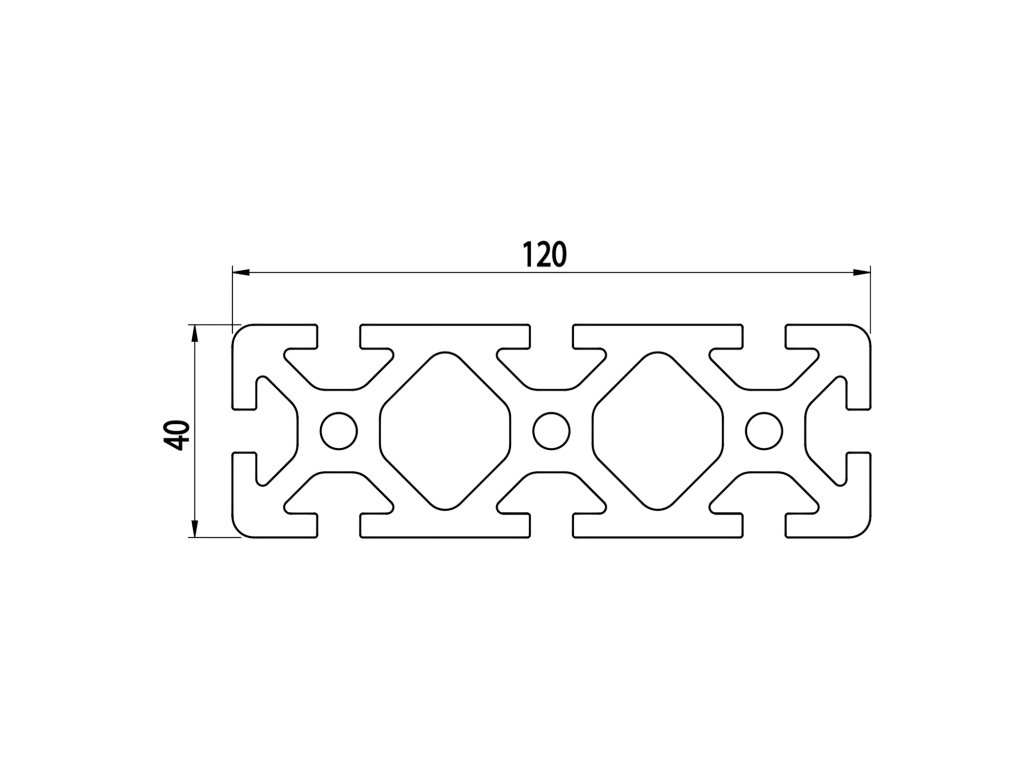

| Řez profilu: | 40×120 |
| Série: | IM 40-8 |
| Skladem: | Externí sklad |
| Materiál: | anodizovaný hliník |
| Farba: | prírodná |
| Dĺžka profilu (mm): | 6 040 |
| Moment zotrvačnosti lx (cm⁴): | 40,19 |
| Moment zotrvačnosti ly (cm⁴): | 322,70 |
| Moment prierezu wx (cm³): | 20,1 |
| Moment prierezu wy (cm³): | 53,80 |
| Plocha rezu (mm²): | 2 418 |
| Minimálna dĺžka (mm): | 30 |
| Maximálna dĺžka (mm): | 6 000 |

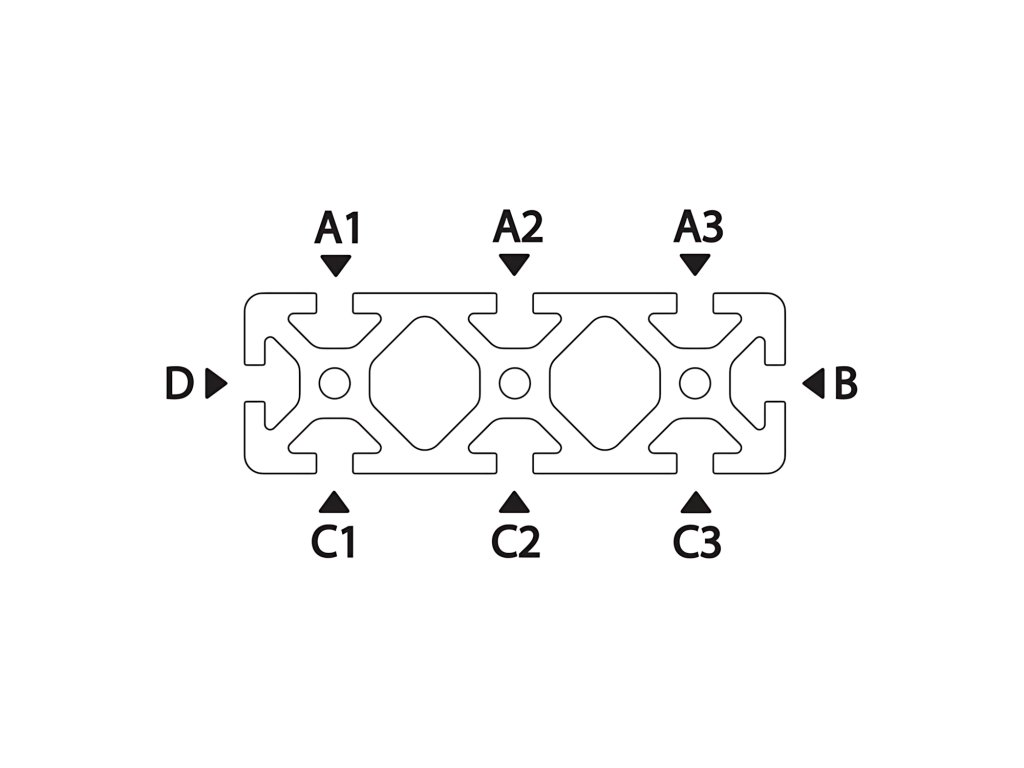

| Rez: | REZ-B |
| Rez link: | /hrdza-profilu-b/ |
