Cyklónové odlučovače AAFC pro odstranění kondenzátu

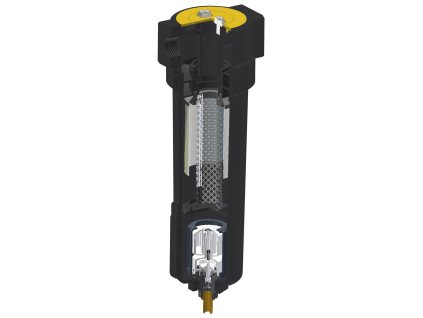

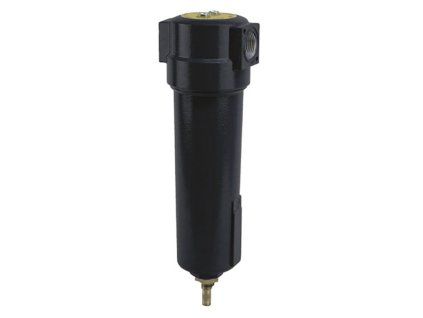

Cyklonový odlučovač AAFC pro odstranění kondenzátu ze stlačeného vzduchu
  • cyklónové odlučovače
  • použití pro odstranění kapalné vody přímo za kompresorem
  • filtrace dle ISO 8573-1 třída x-x-x
  • filtrační materiál: nerezová ocel
  • odpouštění kondenzátu z nádobky plovákovým odpouštěčem AOK16B
  • pracovní teplota +1,5 až +65 °C
  • pracovní tlak 16 bar
  • referenční podmínky průtoku: okolní teplota +20 °C, vstupní teplota vzduchu +35 °C, pracovní tlak 7 bar; pro jiné podmínky je nutno použít pro kalkulaci korekční faktor - obraťte se na nás
  • poznámka: do zahájení prodeje budou dodávány původní odlučovače CKLB

Cyklónové odlučovače AAFC pro odstranění kondenzátu ze stlačeného vzduchu

Objednací
číslo
Průtok Tlak Závit Rozměry mm Hmotnost Filtrační
vložka
l/min m³/h bar " a b c d kg
AAFC-60 1 000 60 16 3/8" 189 88 21 60 0,60 AAFC-60V
AAFC-78 1 300 78 16 1/2" 189 88 21 80 0,60 AAFC-78V
AAFC-120 2 000 120 16 3/4" 257 88 21 150 0,70 AAFC-120V
AAFC-198 3 300 198 16 1" 261 125 37 160 1,20 AAFC-198V
AAFC-510 8 500 510 16 1 1/2" 461 125 37 350 1,90 AAFC-510V
AAFC-1000 16 667 1 000 16 2" 696 164 50 520 5,70 AAFC-1000V
AAFC-1500 25 000 1 500 16 2" 943 164 50 770 7,60 AAFC-1500V
AAFC-2160 36 000 2 160 16 3" 801 242 60 630 16,70 AAFC-2160V
Referenční podmínky průtoku: teplota +20 °C, pracovní tlak 7 bar; pro jiné podmínky je nutno použít pro kalkulaci korekční faktor.

Korekční faktor - Pracovní tlak

Pracovní tlak bar 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Korekční faktor 0,38 0,50 0,63 0,75 0,88 1,00 1,13 1,25 1,38 1,50 1,63 1,75 1,88 2,00 2,13

#ShowMore#

Filtrační stupně stlačeného vzduchu ISO 8573-1

Jednotlivé filtrační vložky filtrů stlačeného vzduchu AAF OMEGA AIR

Schéma filtru stlačeného vzduchu od kompresoru AAF

Nejprodávanější

filtracni telisko aafc
6 306 Kč –2 %

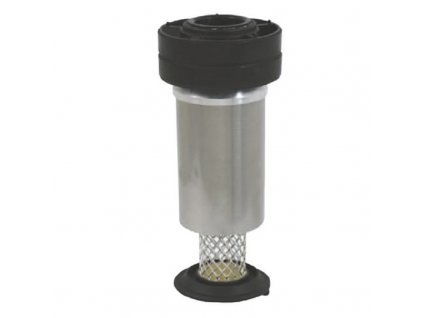

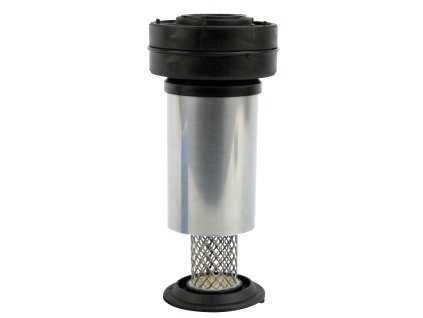

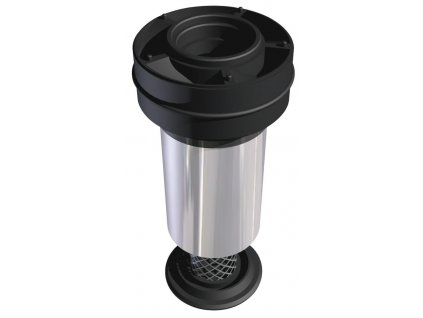

Náhradní cyklónová vložka - AAFC-2160V
