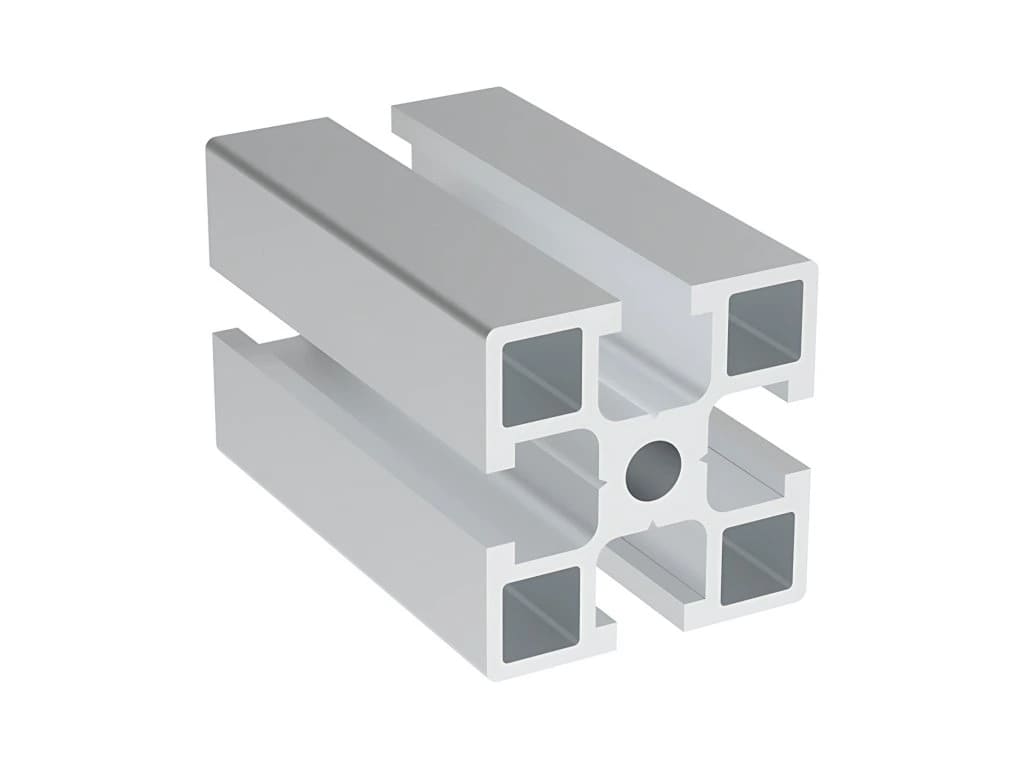

Hliníkové profily s drážkou AC 30-6
.jpg) |
.jpg) |
.jpg) |
1. Co tato kategorie obsahuje
Kategorie „Hliníkové profily AC 30-6“ zahrnuje konstrukční hliníkové profily řady AC od výrobce Alusic s drážkou šířky 6 mm (označení „30-6“ znamená základní modul 30 mm a drážku 6 mm). Velikosti profilů se pohybují např. v rozměrech 13×22,5 mm, 13×30 mm, 22,5×22,5 mm, 30×30 mm, 30×60 mm nebo 60×60 mm.
Profily jsou určeny pro konstrukce, rámování, montážní linky, ochranné kryty, či lehké nosné aplikace. Veškerý sortiment najdete zde hliníkové profily.
2. Klíčové vlastnosti
- Drážka 6 mm – jednotná velikost drážky pro celou řadu, usnadňuje používání příslušenství a modulární spojování.
- Modulový řez 30 mm (u standardních řešení 30×30) – tvoří modulární systém, který dovoluje variabilní sestavy.
- Rozměrová variabilita – řada zahrnuje různé velikosti dle zatížení a určení (např. 30×60 nebo 60×60 – pro větší konstrukce).
- Materiál a povrchová úprava – typicky hliníková slitina (např. EN AW 6060 T5) s anodizovanou vrstvou >12 µm, dle specifikací.
- Univerzální montážní možnosti – díky drážce lze snadno připevnit příslušenství, kování, podstavce, kolečka apod.
3. Vhodné použití
- Stavba rámů a konstrukcí pro stroje, výrobní linky, těla zařízení.
- Ochranné kryty, oplocení, dvířka a okénka strojních zařízení.
- Montážní pracoviště, pracovní stoly či podpůrné konstrukce, kde je nutné modulární řešení.
- Aplikace s menším až středním zatížením – pro větší zatížení se mohou využít větší řezy např. 60×60.
4. Technické parametry – co zohlednit
- Zvolte správný řez (např. 30×30 vs 30×60) podle požadované nosnosti a využití.
- Zkontrolujte počet drážek (např. profil se 2, 3 nebo 4 drážkami) – více drážek znamená větší flexibilitu pro montáž.
- Povrchová úprava: přírodní anodizovaný hliník nebo jiná barevná varianta – ovlivňuje estetiku i odolnost.
- Délka profilu a možnost řezání na míru – někteří prodejci umožňují řez na požadovanou délku.
- Kompatibilita s příslušenstvím (šrouby, matice, spojovací prvky) – používat doporučené spojovací prvky pro drážku 6 mm.
5. Výhody pro zákazníka
- Modularita a flexibilita – lze snadno přizpůsobit konstrukci dle potřeb.
- Rychlá montáž – díky standardizované drážce lze využít univerzální kování a spojovací prvky.
- Lehký a odolný materiál – hliník s dobrým poměrem pevnost/hmotnost.
- Profesionální vzhled – řádné dokončení konstrukce, možnost estetického řešení (kulaté profily, zaoblené varianty).
Řazení produktů
Výpis produktů
Čtvercová matice do drážky AC 30-6 se závitem M6 z pozinkované oceli
Šroub s válcovou hlavou M8x20 z nerezové oceli
Šroub s půlkulatou hlavou M8x20 z pozinkované oceli
Nerezový úhelník s úhlem 90° a rozměry 30x30 pro spojování profilů z vnější strany pomocí šroubů M8.
Šroub s válcovou hlavou M6x12 z pozinkované oceli
Šroub s válcovou hlavou M5x12 z pozinkované oceli
Šroub s válcovou hlavou M5x16 z pozinkované oceli
Šroub s válcovou hlavou M6x16 z pozinkované oceli
Šroub s válcovou hlavou M8x16 z nerezové oceli
Univerzální úhelník s úhlem 90° a rozměry 13x22 pro spojování profilů z vnější strany pomocí šroubů M6x12.
Deska pro upevnění koncového spínače pro sklopná dvířka 084.603.001 s výškou 6 mm.
Závitové pouzdro M8, D = 11 mm.
Šroub s válcovou hlavou M4x12 z pozinkované oceli
Záslepka do otvoru 7,5 mm, z šedého polyamidu.
Záslepka do otvoru 7,5 mm, z černého polyamidu.
Koncový spínač pro detekci polohy sklopných dvířek se 2 kontakty (1xNC a 1xNO).
Záslepka do otvoru 13 mm, z šedého polyamidu.
Čtvercová podložka 10x10 s otvorem D=6 mm.
Čtvercová matice do drážky AC 30-6 se závitem M4 z pozinkované oceli
Těsnění z PVC do drážky profilu pro připevnění panelů s tloušťkou 2 mm do drážek se šířkou 6 mm nebo s tloušťkou 4 mm do drážky BH se šířkou 8 mm.
Čtvercová matice do drážky AC 30-6 se závitem M5 z pozinkované oceli
Krytka šroubu M6 s válcovou hlavou s dotahovacím šestihranem 5 mm, průměr krytky 10 mm.
Šroub s válcovou hlavou M8x25 z pozinkované oceli
Deska pro upevnění koncového spínače pro sklopná dvířka 084.603.001 s výškou 10 mm.
Záslepka do otvoru 13 mm, z černého polyamidu.
Šroub s válcovou hlavou M8x40 z nerezové oceli
Matice M8 s osazením, z pozinkované oceli.
Šroub s válcovou hlavou M8x40 z pozinkované oceli
Krytka šroubu M6 s válcovou hlavou s dotahovacím šestihranem 4 mm, průměr krytky 10 mm.
Krytka šroubu M6 s válcovou hlavou s dotahovacím šestihranem 5 mm, průměr krytky 13 mm.
Krytka šroubu M6 s válcovou hlavou s dotahovacím šestihranem 6 mm, průměr krytky 13 mm.
Podložka pro fixaci skleněných panelů k bloku 084.509.001.
Šroub s válcovou hlavou M5x8 z pozinkované oceli
Čep s průměrem D=8 mm do úchytu plynové pružiny 084.528.001.
