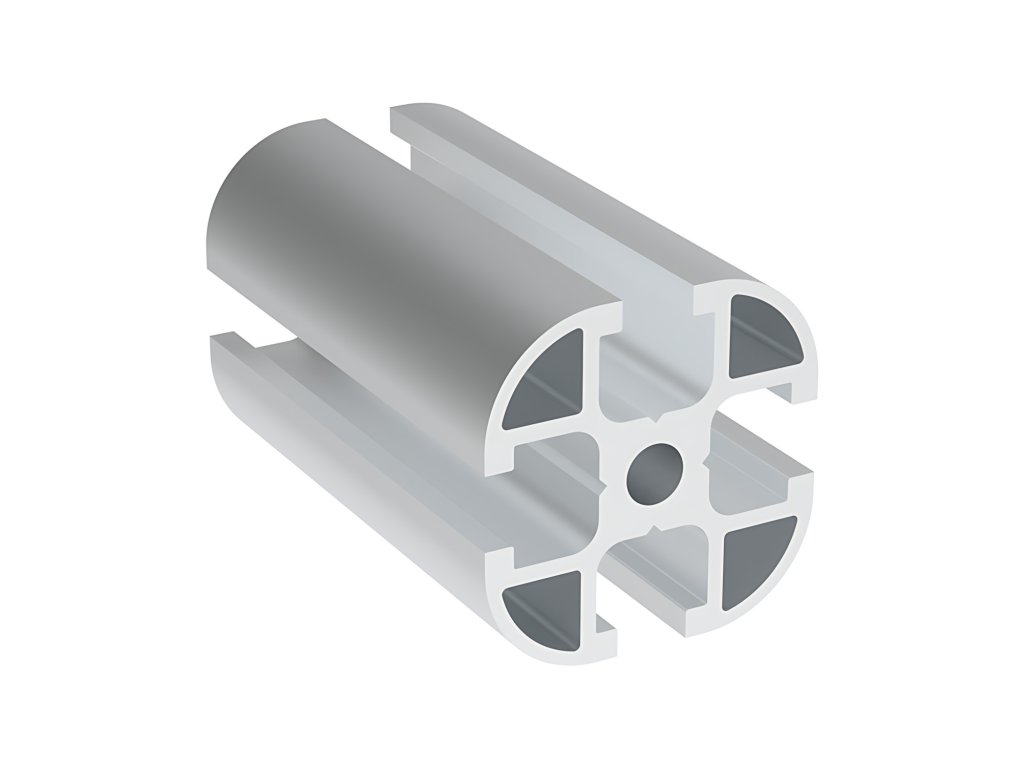

Hliníkový profil AC 30-6, 30x30 kulatý
Kód: 800.029.003.svg?676e60b7){kind=small}
Detailní popis produktu
Malý hliníkový profil se čtvercovým řezem určený pro vytváření struktur s nízkým zatížením a malým mechanickým namáháním.
Univerzální možnosti připojení díky 4 drážkám na všech stranách profilu.
Zaoblené rohy profilu pro snížení rizika poranění.
Možnost dodávky ve velkých baleních - malý svazek 4 tyče, velký svazek 100 tyčí.
Spojování profilů
Výběr upevnění mezi různými profily je velmi důležitý v každé montážní struktuře. Zákazník má možnost vybrat si rozličná řešení závisející na požadovaném času realizace nebo charakteru zátěže či nosnosti.
1. Spojování pomocí šroubů v drážce
Jedná se o nejjednodušší a nejrychlejší způsob montáže. Tento systém spojení garantuje dobrou kolmost mezi dvěma povrchy (v zásvislosti na řezu profilů) a dobrou odolnost vzájemného spojení v příčném směru k drážce.
2. Spojování pomocí průběžného šroubu z vnější strany profilu
Jedná se o nejsilnější způsob spojování odolný vůči vzájemnému pohybu mezi dvěma profily. Tento způsob spojování poskytuje lepší kolmost spoje (což ovšem velmi závisí na péči o kvalitu řezu). Tento systém neumožňuje pohyb částí v případě ztráty šroubu. Vyvrtání otvoru může být provedeno pistolovým vrtákem se dvěma průměry.
3. Spojování pomocí spoje nebo úhelníků
Tento způsob spojování se obvykle používá tam, kde je zapotřebí největších možností regulace a snadné instalace. Technické specifikace všech produktů jsou v detailu produktu daného příslušenství.
Závity profilů
Pro realizaci závitu je doporučováno respektovat hloubku uvedenou v tabulce:
| Profil | Průměr šroubu | Doporučená hloubka (mm) |
| drážka 6 | M6 | 15 |
| drážka 8 | M8 | 25 |
Maximální dotahovací momenty doporučované pro šrouby používané v systému ALUSIC činí:
| Profil | Průměr šroubu | Max. doporučovaný dotahovací moment (Nm) |
| drážka 6 | M6 | 10 |
| drážka 8 | M8 | 20 |
Kompatibilní příslušenství pro všechny typy spojování panelů naleznete na záložce související produkty
Doplňkové parametry
| Kategorie: | Hliníkové profily AC 30x30 |
|---|---|
| Záruka: | 2 roky |
| Tvar: | kulatý |
| Hmotnost (kg/m): | 0.79 |
| Řez profilu: | 30×30 |
| Série: | AC 30-6 |
| Skladem: | Externí sklad |
| Materiál: | anodizovaný hliník |
| Barva: | přírodní |
| Délka profilu (mm): | 6 040 |
| Moment setrvačnosti lx (cm⁴): | 2,10 |
| Moment setrvačnosti ly (cm⁴): | 2,10 |
| Moment průřezu wx (cm³): | 1,40 |
| Moment průřezu wy (cm³): | 1,40 |
| Plocha řezu (mm²): | 292,3 |
| Minimální délka (mm): | 30 |
| Maximální délka (mm): | 6 000 |
| Řez: | REZ-A |
| Řez link: | /rez-profilu-a/ |
