Pojistné ventily: Funkce, výběr a správná kapacita

TL;DR:

• Pojistný ventil je klíčovou aktivní ochranou v kompresorových systémech.
• Správné nastavení a dimenzování ventilu jsou zásadní pro bezpečný provoz.
• Certifikace a přesný výpočet kapacity ventilu minimalizují riziko selhání a ohrožení.

Pojistný ventil bývá v praxi často chápán jako pasivní záloha, která se aktivuje jen ve výjimečných situacích. To je zásadní omyl. Špatně navržený nebo nesprávně nastavený ventil může způsobit destrukci vzdušníku, poškození potrubí nebo přímé ohrožení obsluhy. Každý technik pracující s kompresory nebo pneumatickými systémy musí rozumět nejen tomu, co pojistný ventil dělá, ale také jak jej správně dimenzovat, nastavit a udržovat. Tento článek přináší technický přehled funkce, výpočtu kapacity a nejčastějších problémů, se kterými se setkáváte v průmyslové praxi.

Obsah

• Co je pojistný ventil a proč je nezbytný v kompresorových systémech
• Princip funkce a nastavení otevíracího a uzavíracího tlaku ventilu
• Jak správně vypočítat kapacitu pojistného ventilu pro různé typy médií
• Nejčastější problémy a moderní trendy v použití pojistných ventilů
• Čemu většina techniků při volbě pojistných ventilů nevěnuje pozornost
• Řešení a nabídka profesionálních komponentů pro bezpečnost vzduchotechniky
• Často kladené otázky

Klíčové Poznatky

Co je pojistný ventil a proč je nezbytný v kompresorových systémech

Pojistný ventil je mechanické zařízení, které automaticky otevírá průtočný průřez při překročení nastaveného tlaku v systému. Jakmile tlak klesne na uzavírací hodnotu, ventil se opět uzavře. Funguje bez externího napájení, bez řídicí elektroniky. Mechanická spolehlivost je jeho hlavní předností.

V kompresorových systémech plní pojistný ventil funkci aktivní ochrany, ne pouhé zálohy. Vzdušník, potrubní rozvody i připojená zařízení mají definovaný maximální provozní tlak. Při poruše tlakového spínače nebo selhání regulace může tlak nekontrolovaně narůstat. Bez funkčního pojistného ventilu hrozí mechanické selhání tlakové nádoby, které může mít fatální následky.

Klíčové vlastnosti spolehlivého pojistného ventilu:

• Certifikace dle platných norem (ČSN EN 1488, PED 2014/68/EU)
• Přesně nastavený otevírací tlak odpovídající maximálnímu provoznímu tlaku systému
• Dostatečná průtoková kapacita pro odvod média při plném výkonu kompresoru
• Odolnost materiálů vůči médiu (vzduch, dusík, agresivní plyny)
• Mechanická odolnost vůči vibracím a teplotním výkyvům

Pro průmyslový provoz platí, že pojistné ventily pro kompresory musí splňovat přísné požadavky na opakovatelnost funkce. Ventil, který jednou otevřel a poté netěsní, je stejně nebezpečný jako ventil, který vůbec nereaguje.

„Pojistný ventil je přední linie ochrany systému, musí být mechanicky spolehlivý a certifikovaný." Tato zásada platí bez výjimky pro každý průmyslový kompresorový systém.

Certifikace není formalita. Ventil bez platné certifikace nelze legálně provozovat v tlakových zařízeních podléhajících směrnici PED. Revizní technik při kontrole tlakové nádoby vždy ověřuje i stav a certifikaci pojistného ventilu. Nekvalitní nebo necertifikovaný ventil znamená přímé riziko pro obsluhu i pro pojistné krytí provozu.

Princip funkce a nastavení otevíracího a uzavíracího tlaku ventilu

Poté, co jsme stanovili, proč je ventil klíčový, podívejme se na jeho přesnou mechanickou činnost.

Pojistný ventil pracuje na principu přetlakového vyvažování. Pružina drží uzavírací element (kuličku nebo talíř) v sedle. Jakmile síla od tlaku média překoná předpětí pružiny, ventil se otevře a začne odvádět médium. Otevírací tlak je hodnota, při které k tomuto jevu dochází.

Uzavírací tlak je vždy nižší než otevírací. Uzavírací přetlak je 0,8násobek otevíracího tlaku. To znamená, že ventil nastavený na otevírání při 10 bar se uzavře přibližně při 8 bar. Tento rozdíl je záměrný a zabraňuje rychlému kmitání ventilu (tzv. chattering).

Problém nastává, když přívodní tlak systému přesahuje uzavírací tlak ventilu. V takovém případě ventil zůstane pootevřený a začne prosakovat. To není závada ventilu, ale chyba v dimenzování systému. Řešením je zařazení redukčního ventilu před pojistný ventil, nebo přenastavení tlakového spínače kompresoru.

Přesná nastavení jsou důležitá i z hlediska nejčastějších chyb při používání kompresoru. Mnoho provozovatelů nastavuje pojistný ventil zbytečně vysoko, aby se ventil „neotvíral zbytečně". Tím ale snižují bezpečnostní rezervu systému.

Profesionální tip: Pokud pojistný ventil opakovaně prosakuje po otevření, zkontrolujte nejprve přívodní tlak. Pokud je přívodní tlak vyšší než uzavírací tlak ventilu, ventil se nemůže správně uzavřít. Toto je nejčastější příčina opravy úniku vzduchu v kompresorových stanicích.

Správné nastavení otevíracího tlaku musí respektovat maximální přípustný tlak tlakové nádoby (MAWP). Pojistný ventil nesmí být nastaven výše než na hodnotu MAWP. Naopak příliš nízké nastavení způsobuje zbytečné otevírání při normálním provozu a urychluje opotřebení sedla ventilu.

Jak správně vypočítat kapacitu pojistného ventilu pro různé typy médií

S pochopením mechaniky ventilu je nutné zvládat i jeho správnou dimenzaci podle provozních potřeb.

Kapacita pojistného ventilu udává, jaké množství média dokáže ventil odvést při plném otevření. Nestačí, aby ventil jen otevřel. Musí být schopen odvést dostatečné množství média, aby tlak v systému neklesal pomaleji, než narůstá. Podhodnocená kapacita ventilu je stejně nebezpečná jako žádný ventil.

Postup výpočtu kapacity:

1. Stanovte maximální průtok média generovaný zdrojem (výkon kompresoru v m³/min nebo l/min)
2. Určete maximální přípustný přetlak systému (MAWP v bar nebo kPa)
3. Zvolte toleranci přetlaku dle normy (+10 % pro jednorázové události, +21 % pro požární situace dle API 520)
4. Přepočítejte kapacitu pro konkrétní médium (vzduch, dusík, pára) s korekcí hustoty
5. Ověřte výsledek vůči katalogovým hodnotám výrobce ventilu

Pro vzduch a plyny platí jiné výpočtové vzorce než pro kapaliny. U plynů hraje roli kompresibilita média, u kapalin je výpočet jednodušší. Výběr kapacity musí odpovídat maximálnímu přetlaku systému, přepočet dle API 520 a ASME pro +10 až 15 %.

Praktický příklad: Kompresor s výkonem 500 l/min a provozním tlakem 8 bar. Maximální přetlak systému je 10 bar. Pojistný ventil musí být schopen odvést minimálně 500 l/min při tlaku 10 bar. Při výběru z katalogu volíte ventil s kapacitou minimálně 10 % nad touto hodnotou jako bezpečnostní rezervu.

Důležité je také respektovat bezpečnostní pravidla práce s kompresorem a platné normy pojistných ventilů, které definují minimální požadavky na průtočný průřez a testovací podmínky. Podcenění kapacity je v praxi mnohem častější chybou než přecenění.

Nejčastější problémy a moderní trendy v použití pojistných ventilů

Po zvládnutí výpočtu kapacity je užitečné znát i praktická úskalí a novinky oboru.

Nejčastější provozní problémy s pojistnými ventily lze rozdělit do několika kategorií:

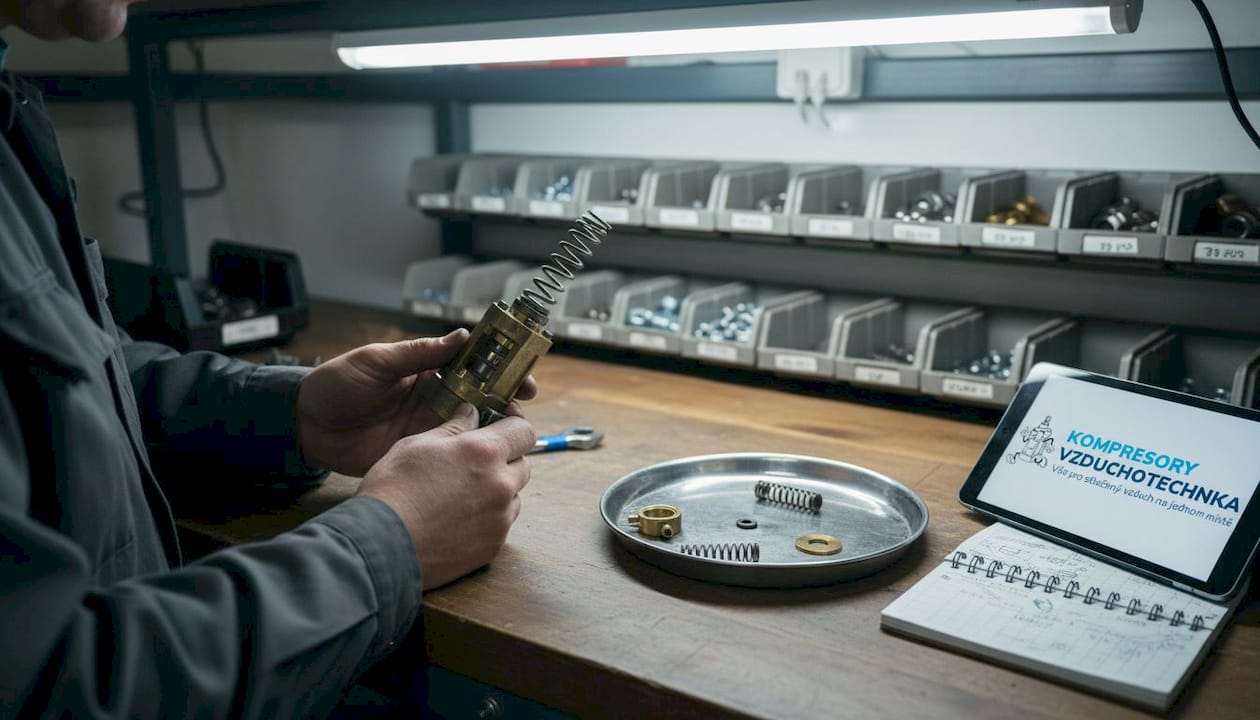

• Netěsnost po otevření: Způsobena usazením nečistot v sedle ventilu nebo poškozením těsnícího povrchu. Řešení: čištění nebo výměna ventilu.
• Ventil se neotvírá při dosažení nastaveného tlaku: Koroze nebo mechanické zadření pružiny. Kriticky nebezpečný stav vyžadující okamžitou výměnu.
• Chattering (kmitání ventilu): Ventil rychle otevírá a zavírá. Příčina: příliš malý rozdíl mezi provozním a otevíracím tlakem, nebo podhodnocená kapacita ventilu.
• Předčasné otevírání: Opotřebení pružiny nebo nesprávné nastavení. Způsobuje zbytečné ztráty média a urychluje degradaci sedla.
• Koroze a znečištění: Zejména v aplikacích s vlhkým vzduchem nebo agresivními médii.

Empirická data k funkci pojistných ventilů v otevřených zdrojích chybí. Normy kladou důraz na empirické vzorce a tolerance, nikoli na statistická data z provozu. To znamená, že technik musí vycházet z normativních požadavků a vlastních provozních zkušeností.

Moderní trendy v konstrukci pojistných ventilů zahrnují použití nerezové oceli a speciálních polymerů pro těsnící elementy, které prodlužují životnost v agresivních prostředích. Certifikace dle SIL (Safety Integrity Level) se stává standardem v procesním průmyslu. Ventily s možností ručního odblokování (tzv. test lift) umožňují pravidelné funkční zkoušky bez nutnosti demontáže.

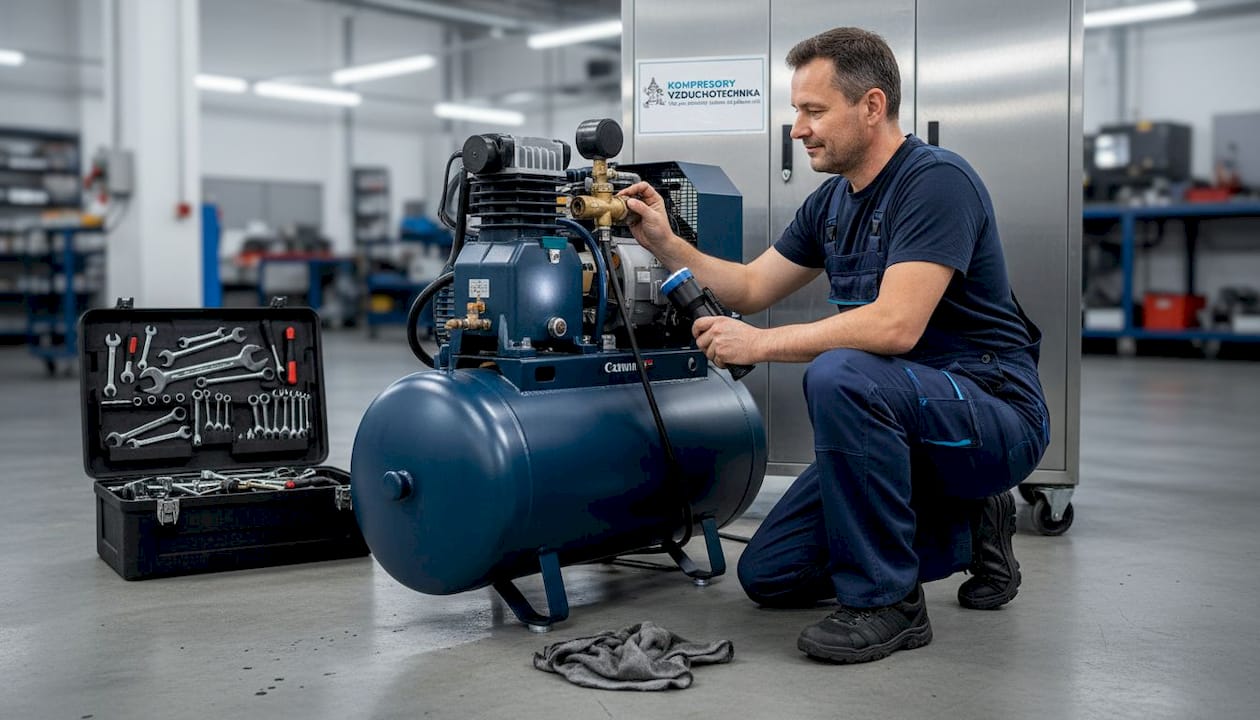

Profesionální tip: Provádějte funkční zkoušku pojistného ventilu minimálně jednou ročně. U ventilů na vzdušnících s provozem nad 200 hodin ročně doporučujeme zkoušku každých 6 měsíců. Stačí krátké ruční odblokování ventilu pro ověření, že se pohyblivé části nezadřely. Více o principech bezpečné pneumatiky najdete v článku o dekompresorech v pneumatice.

Pravidelná inspekce zahrnuje vizuální kontrolu koroze, ověření nastavení tlaku a test funkce. Ventily s poškozeným lakem nebo viditelnou korozí na tělese je nutné vyměnit bez ohledu na zdánlivou funkčnost. Koroze na povrchu signalizuje možnou degradaci vnitřních komponent.

Čemu většina techniků při volbě pojistných ventilů nevěnuje pozornost

Z praktického pohledu je důležité odhalit detaily, které běžné návody často opomíjejí.

Většina techniků vybírá pojistný ventil podle dvou parametrů: otevíracího tlaku a závitového připojení. To nestačí. Přehlíženým faktorem je zpětný tlak (backpressure) na výfukové straně ventilu. Pokud je výfuk ventilu napojen na společné potrubí nebo do uzavřeného prostoru, zpětný tlak snižuje efektivní otevírací tlak ventilu. Ventil pak otevírá dříve, než byl nastaven.

Další podceňovaný aspekt je dynamické chování systému. Při rychlém nárůstu tlaku (například při selhání regulace rotačního šroubového kompresoru) může tlak překročit nastavenou hodnotu dříve, než ventil stihne plně otevřít. Ventily s pomalou odezvou jsou v takových aplikacích nevhodné.

Certifikace ventilu není jen administrativní požadavek. Certifikovaný ventil má ověřenou opakovatelnost funkce, definované tolerance a zdokumentované testovací podmínky. Nekertifikovaný ventil může fungovat správně při prvním otevření a selhat při druhém. Specifika pojistných ventilů v různých provedeních je nutné znát před výběrem pro konkrétní aplikaci. Investice do certifikovaného ventilu je vždy nižší než náklady na opravu škod způsobených jeho selháním.

Řešení a nabídka profesionálních komponentů pro bezpečnost vzduchotechniky

Pokud hledáte prověřené technické řešení odpovídající nejnovějším normám a požadavkům, doporučujeme kvalifikovanou nabídku komponentů.

Na Kompresory-vzduchotechnika.cz nabízíme certifikované pojistné ventily pro kompresory v různých tlakových rozsazích a průtočných kapacitách, vhodné pro vzduch i technické plyny. Každý ventil v naší nabídce splňuje požadavky platných norem a je určen pro průmyslové i profesionální aplikace. Součástí nabídky jsou i kompletní kompresory a příslušenství pro budování bezpečných kompresorových stanic. V případě specifických požadavků na tlak, médium nebo certifikaci poskytujeme technickou konzultaci. Výběr správného ventilu pro váš systém je otázka bezpečnosti, ne jen technické specifikace.

Často kladené otázky

Jaký je rozdíl mezi otevíracím a uzavíracím tlakem pojistného ventilu?

Otevírací tlak je hodnota, při které ventil začíná upouštět médium. Uzavírací tlak je 0,8násobek otevíracího, tedy o přibližně 20 % nižší, a definuje, kdy se ventil zpět uzavírá.

Jak vybrat vhodnou kapacitu pojistného ventilu pro konkrétní zařízení?

Kapacita musí reflektovat maximální průtok generovaný zdrojem a nesmí dovolit překročení provozního tlaku o více než 10 až 15 % dle norem API 520 nebo ASME.

Co dělat, když pojistný ventil prosakuje nebo netěsní?

Zkontrolujte, zda přívodní tlak nepřesahuje uzavírací tlak ventilu. Pokud ano, zařaďte redukční ventil nebo snižte nastavení tlakového spínače. Ventil s poškozeným sedlem vyměňte.

Podléhají pojistné ventily legislativní certifikaci?

Ano, průmyslové pojistné ventily musí být certifikovány dle ČSN EN 1488 a norem PED 2014/68/EU pro legální provoz v tlakových zařízeních.
