Postup řešení úniku vzduchu: Efektivní cesta k úspoře

TL;DR:

• Úniky stlačeného vzduchu jsou hlavní příčinou vysokých nákladů a ztrát energie v průmyslových provozech.
• Většina úniků vzniká na místech, která lze snadno detekovat a opravit pomocí ultrazvukových nebo akustických zařízení.
• Pravidelná údržba, školení personálu a systémová prevence výrazně snižují dlouhodobé náklady a zvyšují efektivitu provozu.

Úniky stlačeného vzduchu patří mezi největší skryté nákladové položky průmyslových provozů. Ztráty až 50 % produkce nejsou výjimkou a přímo zvyšují náklady na energii bez jakéhokoli užitku. Přitom většina úniků vzniká na místech, která lze snadno zkontrolovat a opravit, pokud víte, kde hledat a jak postupovat. Tento článek popisuje, kde úniky nejčastěji vznikají, jaké nástroje detekce jsou dostupné, jak krok za krokem provést opravu a jak nastavit prevenci, která zabrání opakování problému.

Obsah

• Přehled příčin a rizik úniku vzduchu ve výrobě
• Nástroje a příprava pro efektivní detekci úniků
• Praktický postup: Krok za krokem řešení úniku vzduchu
• Prevence a údržba: Jak minimalizovat vznik úniků
• Co většina odborníků opomíjí při řešení úniků vzduchu
• Profesionální řešení a produkty pro trvalé odstranění úniků vzduchu
• Nejčastější otázky k řešení úniků vzduchu

Klíčové Poznatky

Přehled příčin a rizik úniku vzduchu ve výrobě

Pneumatické systémy v průmyslových provozech jsou rozsáhlé a skládají se z mnoha komponent. Každý spoj, každý ventil a každá hadice představuje potenciální místo úniku. Nejběžnější zdroje úniků zahrnují spoje potrubí, ventily, hadice, těsnění a rychlospojky. Tyto komponenty jsou vystaveny vibracím, teplotním výkyvům a mechanickému opotřebení, což postupně snižuje jejich těsnost.

V praxi se hovoří o tzv. “Dirty Thirty”: posledních 30 stop (přibližně 9 metrů) potrubí před spotřebičem je statisticky nejrizikovější úsek. Právě zde se kumulují flexibilní hadice, rychlospojky a provizorní odbočky, které bývají zdrojem největšího podílu úniků. Přitom náklady na stlačený vzduch jsou jednou z nejvyšších provozních položek v průmyslu.

Typické zdroje úniku vzduchu:

• Závitové a přírubové spoje bez dostatečného těsnění
• Opotřebená těsnění ventilů a regulátorů
• Popraskané nebo mechanicky poškozené hadice
• Rychlospojky s opotřebenou vložkou
• Nevhodně dimenzované nebo nesprávně namontované komponenty

Důsledky nediagnostikovaných úniků jsou dvojí. Za prvé, energetická ztráta: typicky 20 až 50 % vyrobeného stlačeného vzduchu uniká dříve, než dosáhne spotřebiče. Za druhé, bezpečnostní rizika: nekontrolovaný únik může způsobit pokles tlaku v systému, nestabilní funkci pneumatických nástrojů a v extrémních případech i havárii zařízení.

Systém, který ztrácí 30 % stlačeného vzduchu, vyžaduje kompresor o třetinu výkonnější, než by bylo nutné. Každý kilowatt navíc znamená přímé náklady bez výrobního přínosu.

Podrobněji se problematice věnujeme v sekci o nejčastějších chybách kompresorů, kde najdete i konkrétní příklady z praxe.

Nástroje a příprava pro efektivní detekci úniků

Správná volba detekčního nástroje rozhoduje o tom, jak rychle a přesně úniky najdete. Každá metoda má své výhody i limity a volba závisí na podmínkách provozu, dostupném rozpočtu a požadované přesnosti.

Přehled hlavních detekčních metod:

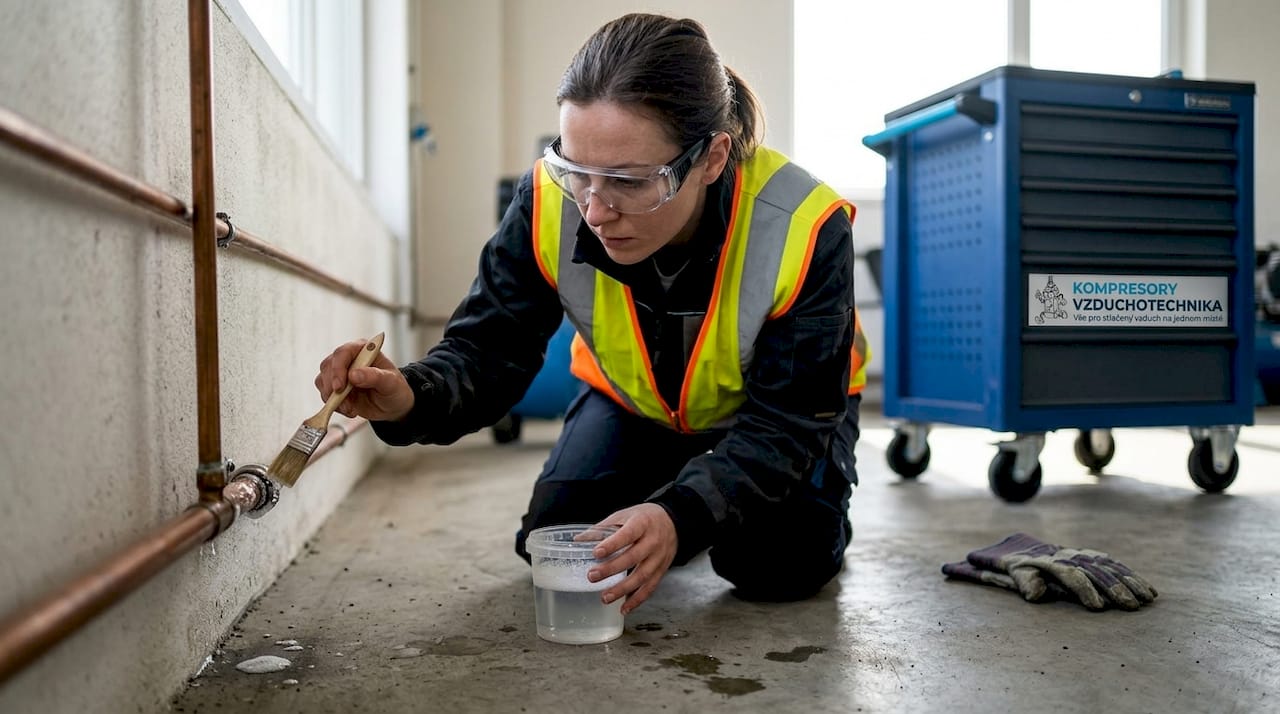

• Mýdlová voda: Nejjednodušší a nejlevnější metoda. Vhodná pro přesně lokalizované kontroly při nízké hladině hluku. Nevýhoda: časová náročnost a nutnost přímého přístupu ke každému spoji.
• Ultrazvukový detektor: Zachycuje vysokofrekvenční zvuk unikajícího vzduchu. Ultrazvuková detekce umožňuje hledání úniků i v hlučném provozu bez odstávky výroby. Dosah do 10 metrů, vhodný pro většinu průmyslových aplikací.
• Akustická kamera (např. Fluke ii900): Vizualizuje zdroje zvuku na obrazovce v reálném čase. Umožňuje rychlé prohledání rozsáhlých ploch a přesnou lokalizaci i na vzdálenost několika metrů. Vyšší pořizovací náklady, ale výrazně kratší čas detekce.
• Termokamera: Vhodná jako doplňková metoda. Detekuje teplotní rozdíly způsobené expanzí unikajícího vzduchu. Méně přesná pro malé úniky.

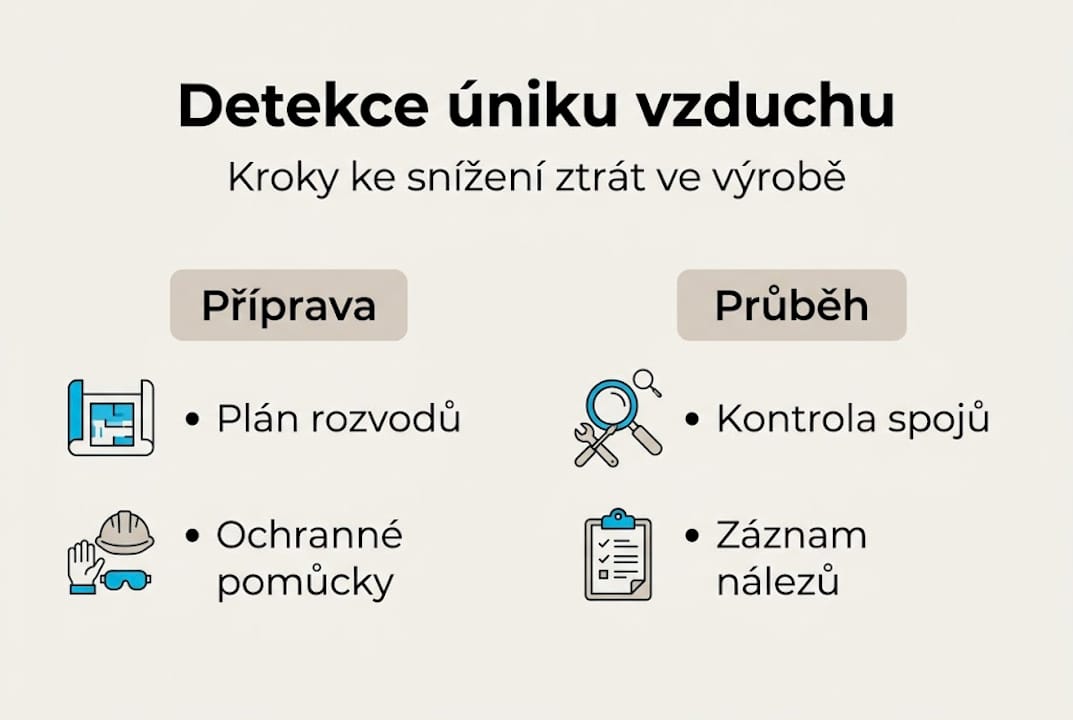

Před zahájením detekce je nutná příprava prostředí. Systém musí být pod provozním tlakem. Doporučuje se provést detekci ve dvou fázích: první při plném provozu (pro identifikaci dynamických úniků) a druhou při klidovém stavu (pro úniky na statických spojích).

Bezpečnost při detekci nesmí být podceněna. Při práci v blízkosti tlakových vedení je povinné používat ochranné brýle a dodržovat bezpečné vzdálenosti od pohyblivých částí strojů.

Profesionální tip: Před detekcí si připravte plán rozvodu vzduchu a označte všechny sekce. Systematické prohledávání podle plánu zabrání přehlédnutí kritických míst a usnadní následnou dokumentaci.

Pro správné nastavení celého systému před detekcí doporučujeme prostudovat zásady správných rozvodů vzduchu, které přímo ovlivňují výskyt a lokalizaci úniků.

Praktický postup: Krok za krokem řešení úniku vzduchu

Standardní postup řešení úniků začíná identifikací, pokračuje detekcí ultrazvukem, kvantifikací a opravou. Každá fáze má svá specifika a přeskočení jakéhokoli kroku snižuje efektivitu celého zásahu.

Postup krok za krokem:

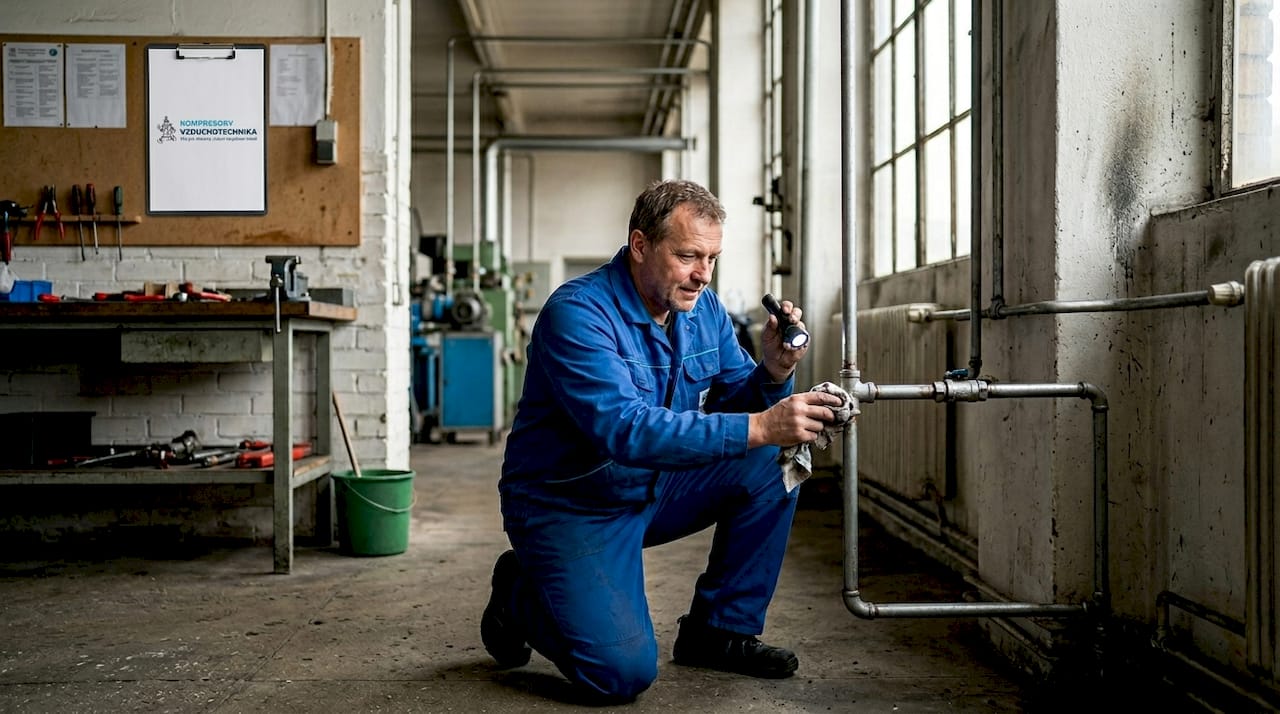

1. Vizuální kontrola systému. Projděte celý rozvod a zaznamenejte viditelná poškození, koroze, praskliny hadic nebo uvolněné spoje. Tato fáze odhalí přibližně 20 až 30 % problémových míst bez použití speciálního vybavení.
2. Tlaková zkouška a příprava. Natlakujte systém na provozní tlak a uzavřete všechny spotřebiče. Sledujte pokles tlaku na manometru. Rychlý pokles signalizuje závažný únik, pomalý pokles ukazuje na drobné úniky.
3. Detekce ultrazvukem nebo akustickou kamerou. Systematicky prohledejte všechny sekce rozvodu. Začněte od kompresoru a postupujte ke spotřebičům. Každý nalezený únik označte barevnou páskou nebo popiskem s číslem.
4. Kvantifikace úniků. Odhadněte nebo změřte objem unikajícího vzduchu. Jednoduchý vzorec: sledujte dobu, za kterou tlak v uzavřeném systému klesne o definovanou hodnotu. Tato data jsou klíčová pro výpočet energetických ztrát a prioritizaci oprav.
5. Oprava podle priority. Začněte od největších úniků. Výměna těsnění, dotažení spojů nebo náhrada poškozené hadice jsou nejčastější zásahy. Pro trvalé opravy používejte komponenty odpovídající provoznímu tlaku a médiu.
6. Ověření opravy. Po každé opravě znovu natlakujte systém a zkontrolujte opravenou sekci. Teprve po potvrzení těsnosti přejděte k dalšímu úniku.
7. Dokumentace a nastavení pravidelné kontroly. Zaznamenejte všechna nalezená místa, provedené opravy a výsledky měření. Nastavte interval pravidelných kontrol, ideálně každých 6 až 12 měsíců.

Statistický fakt: Provoz, který eliminuje úniky vzduchu, může snížit spotřebu energie kompresoru o 20 až 50 %. Při průměrné ceně elektřiny v průmyslu to představuje desítky tisíc korun ročně i pro středně velký provoz.

Profesionální tip: Při kvantifikaci úniků použijte metodu “tlakového poklesu”. Uzavřete systém, natlakujte na provozní tlak a změřte čas poklesu o 0,5 bar. Opakujte měření po opravách a porovnejte výsledky. Získáte přesný obraz o efektivitě zásahu.

Podrobný návod na konkrétní opravy najdete v článcích věnovaných eliminaci úniku vzduchu a opravě úniku v kompresoru.

Prevence a údržba: Jak minimalizovat vznik úniků

Pravidelná údržba je základní metodou prevence úniků a snižuje dlouhodobé ztráty energie. Jednorázová oprava bez následné prevence vede k opakování problému, zpravidla do 12 až 24 měsíců.

Klíčové preventivní úkony:

• Pravidelná vizuální kontrola hadic, spojů a těsnění (doporučený interval: měsíčně)
• Výměna těsnění a hadic podle výrobcem stanoveného intervalu nebo při prvních známkách opotřebení
• Kontrola a dotažení závitových spojů po každé větší odstávce
• Čištění a kontrola filtrů úpravných jednotek vzduchu (týdenně až měsíčně podle zatížení)
• Kontrola funkce kondenzátních odvaděčů a automatických odkalovačů
• Pravidelná kontrola tlaku v systému a porovnání s referenčními hodnotami

Školení personálu je stejně důležité jako technická opatření. Obsluha, která rozumí příznakům úniku (pokles tlaku, zvýšená spotřeba energie, hluk), dokáže problém nahlásit dříve, než způsobí výrazné ztráty. Doporučuje se zařadit kontrolu pneumatického systému do standardního denního protokolu obsluhy.

Profesionální tip: Zavedení jednoduchého systému hlášení závad přímo na pracovišti (například formulář nebo QR kód u každého stroje) výrazně zkrátí dobu od vzniku úniku po jeho opravu. Rychlá reakce snižuje celkové ztráty.

Modernizace starých rozvodů a komponentů se vyplatí zejména v provozech starších 10 let. Nové materiály a konstrukční řešení nabízejí výrazně lepší těsnost a delší životnost. Více o možnostech modernizace a dostupných službách vzduchotechniky nebo o výhodách dvoustupňových kompresorů pro efektivní provoz.

Co většina odborníků opomíjí při řešení úniků vzduchu

Většina provozů přistupuje k únikům vzduchu reaktivně: problém se řeší až tehdy, když je viditelný nebo způsobuje výpadky. Tento přístup je pochopitelný, ale ekonomicky nevýhodný. Investice do auditu úniku vzduchu se vrací v řádu měsíců, nikoli let.

Skutečně účinné řešení vyžaduje změnu přístupu na úrovni managementu. Nejde jen o to, opravit aktuální úniky. Jde o zavedení systému, který úniky průběžně monitoruje, dokumentuje a vyhodnocuje. Provozovatelé, kteří tento přístup přijali, hlásí dlouhodobé snížení spotřeby energie o 20 až 40 % bez jakékoli investice do nových strojů.

Další přehlížený aspekt je vzdělávání. Technici, kteří rozumějí fyzice úniku a umějí pracovat s ultrazvukovým detektorem, jsou schopni odhalit problém dříve, než způsobí měřitelné ztráty. Investice do školení se vrátí rychleji než nákup nového kompresoru. Podrobné informace o úsporách energie v pneumatických systémech ukazují, jak velký potenciál zůstává v mnoha provozech nevyužitý.

Profesionální řešení a produkty pro trvalé odstranění úniků vzduchu

Pro trvalé snížení úniků vzduchu je klíčová kombinace kvalitního vybavení a pravidelného servisu. Výběr správných komponent od začátku výrazně snižuje riziko budoucích problémů.

Na Kompresory-vzduchotechnika.cz najdete kompletní sortiment pro průmyslové pneumatické systémy. Nabízíme průmyslové kompresory s vysokou spolehlivostí a nízkou provozní náročností, úpravné jednotky vzduchu pro optimální přípravu média a veškeré příslušenství pro těsné a bezpečné rozvody. Celý sortiment včetně technického poradenství najdete na naší kompletní nabídce řešení. Naši specialisté pomohou s výběrem správných komponent i s návrhem preventivního plánu údržby.

Nejčastější otázky k řešení úniků vzduchu

Jaké jsou nejčastější zdroje úniku vzduchu v průmyslovém provozu?

Nejčastěji utíká vzduch ve spojích, ventilech, hadicích, těsněních a rychlospojkách. Tyto komponenty jsou nejvíce namáhány vibracemi a teplotními změnami.

Jak detekovat únik vzduchu, když je provoz příliš hlučný?

Ultrazvuková detekce funguje i v hlučném prostředí bez výpadku výroby. Akustická kamera navíc vizualizuje zdroj úniku přímo na displeji.

Jaká je návratnost investice do auditu úniku vzduchu?

Audit přináší až 42% úsporu energie a návratnost investice bývá v řádu měsíců. Závisí na rozsahu úniků a aktuální ceně elektřiny.

Co dělat po detekci a opravě úniku?

Po opravě ověřte těsnost tlakovým testem a nastavte plán pravidelné preventivní údržby pro zamezení vzniku nových úniků. Dokumentace výsledků usnadní budoucí audity.
