Nesprávně instalované vzduchové rozvody představují častý problém, který vede k poklesu výkonu kompresoru, zvýšené hlučnosti a zbytečně vysokým energetickým nákladům. Mnoho řemeslníků a DIY nadšenců podcení fázi plánování nebo zvolí nevhodné materiály, což se později projeví úniky vzduchu a nespolehlivým provozem celého systému. Tento průvodce vás provede všemi kroky správné instalace vzduchových rozvodů, od přípravy a volby materiálů přes samotnou montáž až po kontrolu těsnosti a údržbu. Získáte praktické znalosti, díky kterým vytvoříte efektivní a bezpečný systém, který vydrží dlouhá léta.
Obsah
- Klíčové poznatky
- Příprava a plánování instalace vzduchových rozvodů
- Krok za krokem průvodce instalací vzduchových rozvodů
- Kontrola, údržba a řešení častých chyb při připojení vzduchových rozvodů
- Vzduchotechnika a kompresory od MARK COMPRESSORS pro vaše projekty
- Jak postupovat při připojení vzduchových rozvodů?
Klíčové poznatky
| Bod | Podrobnosti |
|---|---|
| Profesionální návrh | Správné dimenzování průměrů a vedení tras zabraňuje poklesu tlaku a zajišťuje optimální výkon systému. |
| Vhodné materiály | KG a HT trubky s hladkým vnitřním povrchem minimalizují odpor proudění a usnadňují utěsnění spojů. |
| Správné spojovací metody | Odnímatelné spoje s manžetami umožňují snadnou údržbu a výměnu dílů bez nutnosti demontáže celého rozvodu. |
| Kontrola těsnosti | Detekce úniků vzduchu pomocí tlakových testů a speciálních nástrojů šetří až 30 % energie a prodlužuje životnost kompresoru. |
| Pravidelná údržba | Čištění filtrů a kontrola spojů každých šest měsíců udržuje systém v optimálním stavu a předchází náhlým poruchám. |

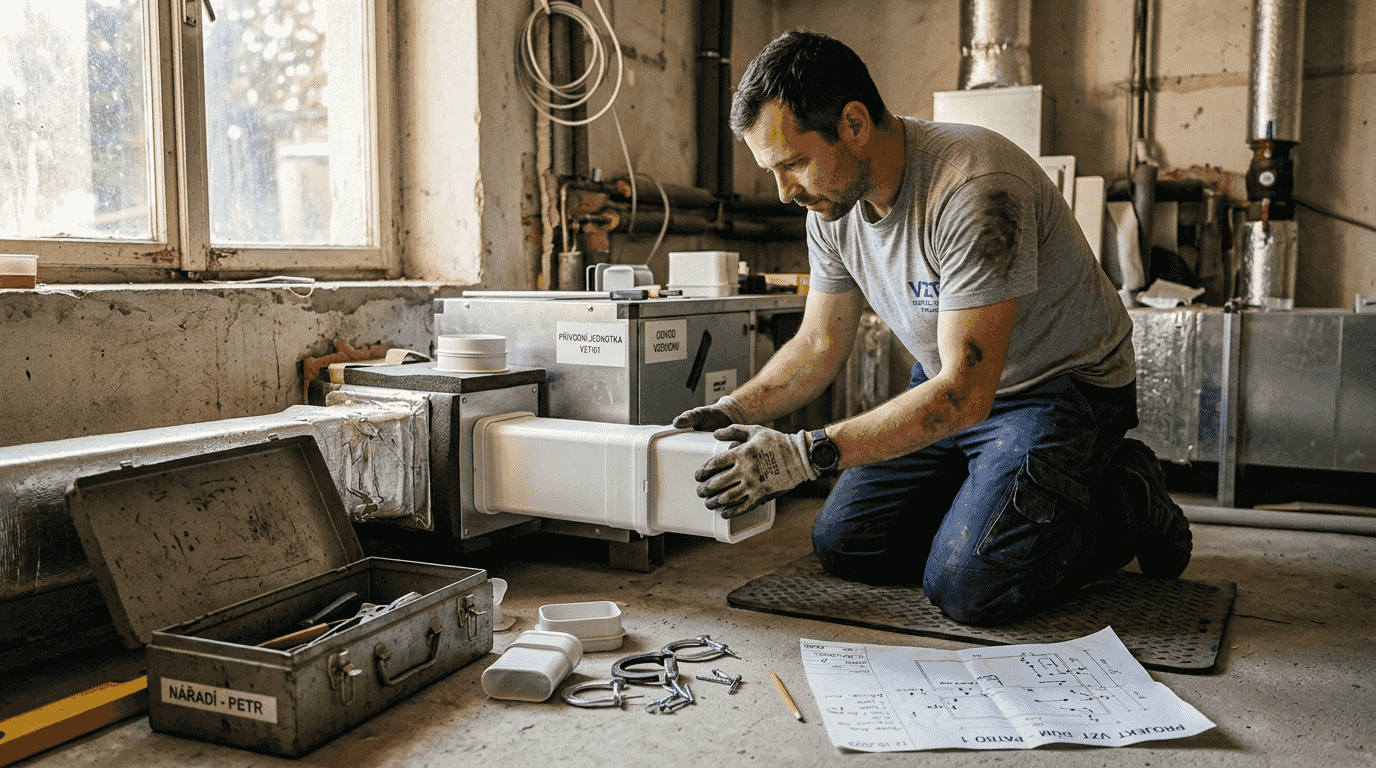

Příprava a plánování instalace vzduchových rozvodů
Základem každé úspěšné instalace je důkladná příprava a profesionální návrh systému. Bez správného plánování riskujete nesprávné průměry a špatný průtok vzduchu, což vede k poklesu tlaku a neefektivnímu provozu kompresoru. Zručný řemeslník dokáže provést samotnou montáž, ale dimenzování rozvodů a výpočet tlakových ztrát by měl vždy konzultovat s odborníkem na vzduchotechniku. Profesionální návrh zahrnuje analýzu spotřeby vzduchu, určení optimálních průměrů potrubí a rozmístění výdechů tak, aby vzduch proudil rovnoměrně ke všem odběrným místům.
Volba materiálu má zásadní vliv na funkčnost a životnost celého systému. Pro vzduchové rozvody se osvědčily především KG a HT trubky, které nabízejí hladký vnitřní povrch minimalizující tření a odpor proudění. Tyto materiály jsou cenově dostupné, snadno se s nimi pracuje a poskytují spolehlivé utěsnění pomocí gumových manžet. Hladký povrch zabraňuje hromadění nečistot a kondenzátu, což prodlužuje životnost systému a snižuje potřebu údržby. Alternativou jsou ocelové nebo hliníkové trubky, které však vyžadují svařování nebo speciální spojky a jsou náročnější na instalaci.
Profesionální tip: Při plánování tras rozvodů vždy počítejte s mírným spádem směrem k odvodňovacím bodům, abyste usnadnili odvod kondenzátu a zabránili hromadění vlhkosti v potrubí.
Umístění výdechů a jejich rozmístění přímo ovlivňuje efektivitu cirkulace vzduchu v celém systému. Výdechy by měly být strategicky rozmístěny podle skutečných odběrných míst s dostatečnou rezervou pro budoucí rozšíření. Vzdálenost mezi kompresorem a nejvzdálenějším odběrným místem by měla být co nejkratší, přičemž každý metr potrubí přidává tlakovou ztrátu. Při vedení rozvodů přes stěny a stropy je nutné použít ochranné průchodky a zajistit dostatečný prostor pro tepelnou roztažnost materiálu.
Dílenská příprava zahrnuje několik klíčových kroků:
- Změření a zakreslení přesného plánu tras rozvodů včetně všech ohybů a připojovacích bodů
- Výpočet celkové délky potřebného potrubí s přidáním 10 % rezervy na řezy a chyby
- Příprava průchodů stěnami a stropy s ochranným pouzdrem proti mechanickému poškození
- Zajištění všech upevňovacích bodů s ohledem na hmotnost naplněného potrubí
- Kontrola dostupnosti elektrických rozvodů a zajištění bezpečné vzdálenosti od hořlavých materiálů
Pro profesionální instalaci si připravte kompletní seznam nářadí a materiálů. Budete potřebovat pilu na plasty s jemnými zuby, pilník nebo smirkový papír na zarovnání řezů, měřicí pásmo, vodováhu, značkovací tužku a gumové kladivo pro dosazování spojů. Z materiálů kromě trubek pro vzduchotechniku nezapomeňte na dostatečné množství spojek, kolének, redukčních prvků, upevňovacích objímek a těsnicích materiálů. Kvalitní příprava ušetří čas při samotné montáži a minimalizuje riziko chyb.

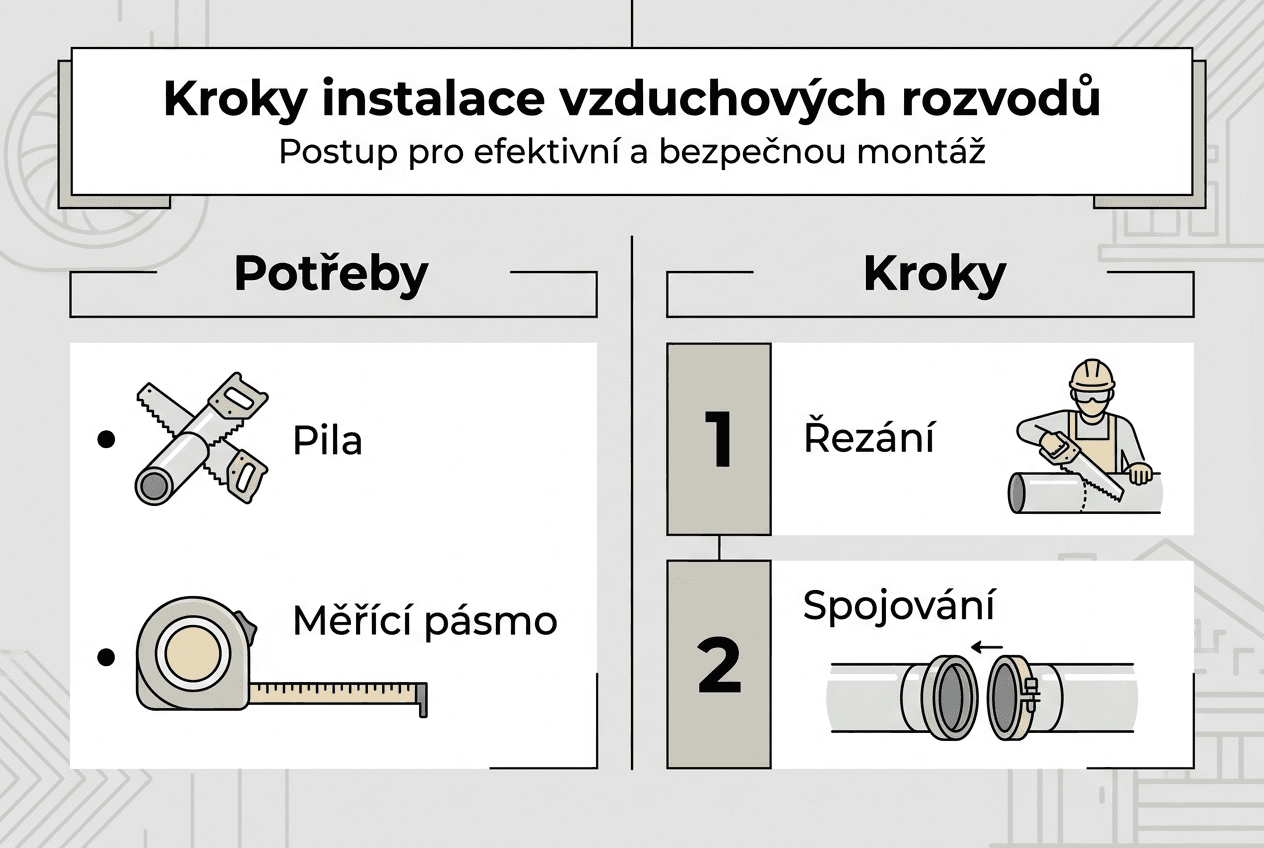

Krok za krokem průvodce instalací vzduchových rozvodů

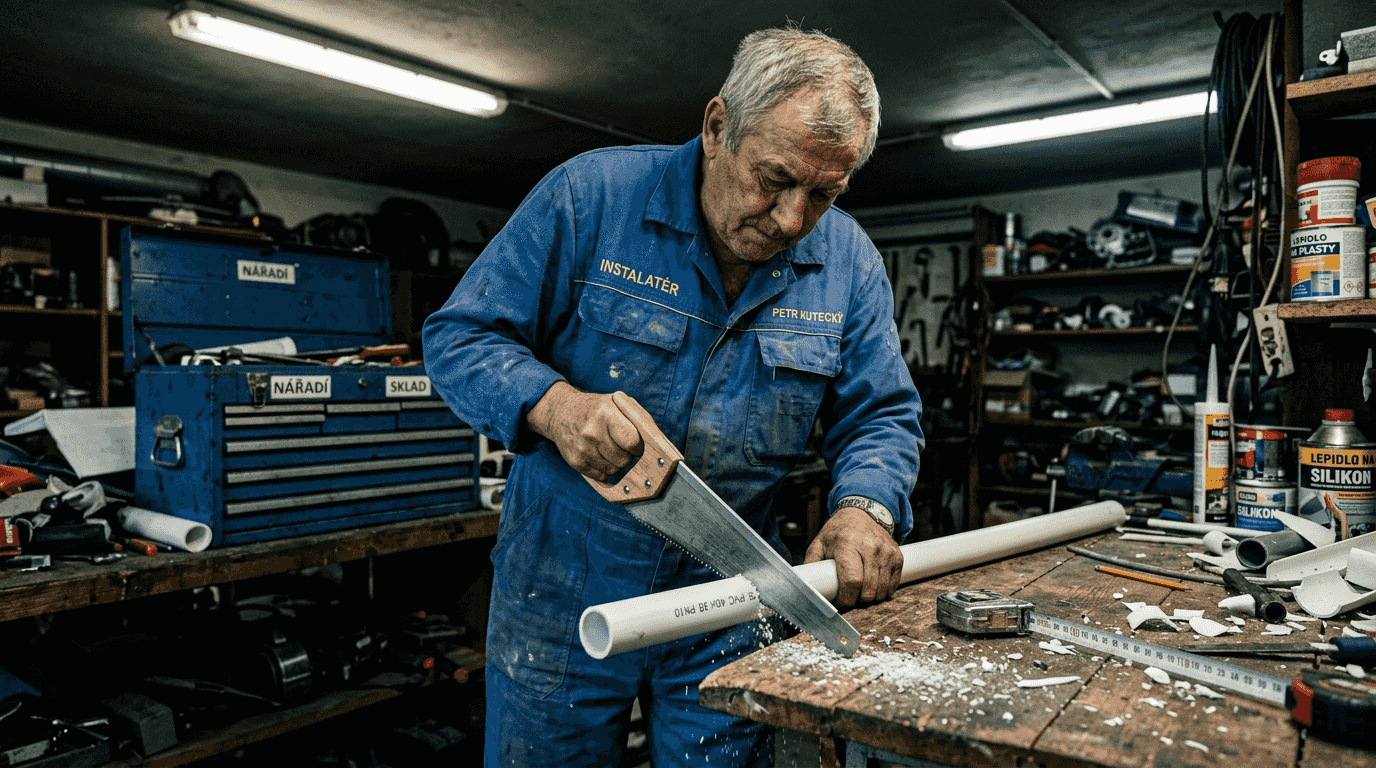

Samotná instalace začíná přesným řezáním potrubí podle předem připraveného plánu. Řez musí být kolmý k ose trubky, jinak nedojde k dokonalému utěsnění spoje a vzniknou úniky vzduchu. Použijte speciální pilu na plasty s jemnými zuby, která zanechá hladký povrch bez otřepů. Po řezu vždy zkontrolujte kolmost pomocí úhelníku a odstraňte všechny nerovnosti pilníkem nebo smirkovým papírem. Konec trubky musí být dokonale hladký a čistý, zbavený všech nečistot a pilin.
Vytvoření spolehlivých spojů je nejdůležitější částí celé instalace. Moderní systémy využívají odnímatelné spoje s manžetami, které usnadňují budoucí údržbu a případné úpravy systému. Před nasazením spoje zkontrolujte stav gumové manžety a ujistěte se, že není poškozená ani znečištěná. Konec trubky lehce namažte silikonovým mazivem, které usnadní nasazení a zároveň nepoškodí gumovou manžetu. Trubku zasuňte do spojky až na doraz, přičemž musíte překonat odpor gumového těsnění.
Profesionální tip: Před finálním dosazením spoje označte si tužkou na trubce hloubku zasunutí, abyste měli vizuální kontrolu správného dosednutí při montáži.
Pro zajištění absolutní těsnosti systému je klíčová volba správných těsnicích materiálů. Nejběžnější variantou je teflonová páska, která se používá na závitová spojení a poskytuje spolehlivé utěsnění při správné aplikaci. Pásku navinujte ve směru dotahování závitu, obvykle 4 až 6 vrstev s mírným přesahem. Alternativou jsou tekuté tmely, které vytvářejí pružné těsnění odolné vibracím a teplotním změnám. Pro spoje s gumovými manžetami není nutné používat další těsnicí materiály, pokud jsou manžety v dobrém stavu a správně nasazeny.
| Krok instalace | Potřebné nástroje | Materiály | Časová náročnost |
|---|---|---|---|
| Řezání potrubí | Pila na plasty, úhelník | Trubky KG/HT | 5 minut/řez |
| Příprava konců | Pilník, smirkový papír | Čisticí prostředek | 3 minuty/konec |
| Spojování | Gumové kladivo | Spojky, manžety, mazivo | 10 minut/spoj |
| Upevnění | Vrtačka, šroubovák | Objímky, hmoždinky | 15 minut/bod |
| Utěsnění závitů | Klíče, kleště | Teflonová páska, tmel | 5 minut/závit |
Správná fixace a upevnění potrubí zabraňuje vibracím, prověšení a mechanickému poškození systému. Upevňovací body rozmístěte v pravidelných intervalech maximálně 1,5 metru u horizontálních úseků a 2 metry u vertikálních tras. Použijte plastové nebo gumové objímky, které tlumí vibrace a chrání potrubí před oděrem. Objímky utahujte tak, aby držely potrubí pevně, ale nezpůsobovaly jeho deformaci. U těžších úseků s kolenem nebo odbočkou přidejte další upevňovací bod v bezprostřední blízkosti.
Při vedení rozvodů dbejte na dodržení minimálních vzdáleností od ostatních instalací. Vzduchové rozvody udržujte minimálně 10 cm od elektrických rozvodů a 20 cm od topných těles nebo horkých potrubí. V místech průchodů stěnami použijte ochranné průchodky, které zabrání poškození potrubí při pohybu stavební konstrukce. Nikdy neveďte rozvody v bezprostřední blízkosti ostrých hran nebo míst s rizikem mechanického namáhání. Každý ohyb zvyšuje tlakovou ztrátu, proto preferujte dlouhé oblouky před ostrými koleny.
Po dokončení montáže všech úseků proveďte předběžnou vizuální kontrolu celého systému. Zkontrolujte, zda jsou všechny spoje řádně dosazeny, upevňovací body pevně uchyceny a potrubí vede podle plánu bez nepředvídaných ohybů. Ujistěte se, že žádná část rozvodu není v kontaktu s ostrými hranami nebo horkými povrchy. Teprve po této kontrole můžete přistoupit k tlakové zkoušce a uvedení systému do provozu.
Kontrola, údržba a řešení častých chyb při připojení vzduchových rozvodů
Těsnost rozvodů je kritickým faktorem ovlivňujícím energetickou efektivitu celého systému. Netěsnosti mohou způsobit pokles účinnosti o 10 až 30 procent a výrazně zvýšit provozní náklady. Před prvním spuštěním proveďte tlakovou zkoušku, při které systém naplníte vzduchem na provozní tlak a necháte jej stabilizovat minimálně 24 hodin. Během této doby sledujte pokles tlaku na manometru, který by neměl překročit 0,2 baru. Větší pokles signalizuje přítomnost úniků, které je nutné lokalizovat a odstranit.
Pro detekci úniků existuje několik osvědčených metod. Nejjednodušší je aplikace mýdlové pěny na všechny spoje a sledování tvorby bublin, které odhalí i malé netěsnosti. Profesionální přístup zahrnuje použití ultrazvukového detektoru úniků, který dokáže identifikovat úniky vzduchu i v hlučném prostředí a na nepřístupných místech. Další možností je použití speciálního detekčního spreje, který při kontaktu s unikajícím vzduchem vytváří viditelnou pěnu. Každý odhalený únik okamžitě opravte dotažením spoje, výměnou manžety nebo přidáním těsnicího materiálu.
“Pravidelná kontrola těsnosti rozvodů a okamžitá oprava úniků představuje nejefektivnější způsob snížení energetických nákladů a prodloužení životnosti kompresoru. Investice do kvalitních detekčních nástrojů se vrátí během prvního roku provozu.”
Nejčastější chyby při instalaci vzduchových rozvodů zahrnují:
- Použití příliš malého průměru potrubí, který vytváří nadměrný odpor a tlakové ztráty
- Nedostatečné utěsnění závitových spojů kvůli nesprávné aplikaci teflonové pásky
- Chybějící nebo nedostatečné upevnění potrubí vedoucí k vibracím a uvolňování spojů
- Vedení rozvodů bez spádu, což způsobuje hromadění kondenzátu a korozi
- Opomenutí instalace odvzdušňovacích a odvodňovacích ventilů na nejnižších bodech systému
- Použití nekvalitních nebo poškozených těsnicích prvků šetřících několik korun na úkor spolehlivosti
Pravidelná údržba vzduchových rozvodů výrazně prodlužuje jejich životnost a udržuje systém v optimálním stavu. Každých šest měsíců proveďte vizuální kontrolu všech viditelných částí rozvodů, zaměřte se na spoje, upevňovací body a místa s možným mechanickým namáháním. Zkontrolujte stav gumových manžet a těsnění, která mohou časem ztvrdnout a ztratit pružnost. Vyměňte všechny poškozené nebo opotřebené díly dříve, než způsobí úniky vzduchu.
Čištění systému zahrnuje vypouštění kondenzátu z odvodňovacích ventilů, kontrolu a výměnu filtrů vzduchu a odstranění usazenin z vnitřních stěn potrubí. Kondenzát vypouštějte minimálně jednou týdně, v prostředí s vysokou vlhkostí i častěji. Filtry kontrolujte podle doporučení výrobce, obvykle každé tři měsíce, a vyměňte je při viditelném znečištění. Pro důkladné čištění dlouhých úseků potrubních rozvodů vzduchu můžete použít speciální čisticí prostředky nebo mechanické kartáče.
Profesionální kalibrace a závěrečná kontrola systému zajišťuje jeho optimální nastavení a bezpečný provoz. Odborník provede měření skutečných tlakových ztrát v jednotlivých úsecích, ověří správné nastavení regulátorů tlaku a zkontroluje funkci všech bezpečnostních prvků. Kalibrace zahrnuje také nastavení odvodňovacích ventilů a kontrolu správné funkce pojistných ventilů. Tuto kontrolu doporučujeme provádět minimálně jednou ročně nebo po jakékoli větší úpravě systému.
Znalost typických problémů a jejich řešení vám ušetří čas a náklady. Pokud zaznamenáte pokles tlaku v systému, nejprve zkontrolujte všechny spoje pomocí mýdlové pěny a dotáhněte uvolněné spoje. Zvýšená hlučnost často signalizuje vibrace způsobené nedostatečným upevněním nebo rezonanci v dlouhých úsecích potrubí. Přidání dalších upevňovacích bodů nebo použití tlumicích objímek problém vyřeší. Hromadění kondenzátu indikuje nedostatečný spád potrubí nebo nefunkční odvodňovací ventily, které je nutné vyčistit nebo vyměnit.
Vzduchotechnika a kompresory od MARK COMPRESSORS pro vaše projekty
Po zvládnutí teorie a praxe instalace vzduchových rozvodů potřebujete kvalitní kompresory a příslušenství, které zajistí spolehlivý provoz celého systému. MARK COMPRESSORS nabízí široký sortiment produktů pro profesionály i DIY nadšence, od výkonných průmyslových kompresorů až po kompaktní přenosné jednotky vhodné pro domácí dílnu.
Specializovaný e-shop kompresory-vzduchotechnika.cz poskytuje komplexní řešení pro vzduchové rozvody včetně kvalitních trubek pro vzduchotechniku, spojovacích prvků, těsnicích materiálů a měřicích přístrojů. Výhodou nákupu u specializovaného prodejce je odborné poradenství při výběru správných komponentů a jistota kompatibility všech dílů systému. Sortiment zahrnuje produkty ověřených značek s certifikací pro průmyslové i domácí použití, doplněné o kompletní příslušenství pro instalaci a údržbu. Navštivte e-shop a vyberte si řešení přesně pro vaše potřeby s podporou zkušených specialistů.
Jak postupovat při připojení vzduchových rozvodů?
Jaký je rozdíl mezi prací zručného řemeslníka a odborníka na vzduchotechniku?
Zručný řemeslník zvládne samotnou montáž potrubí, řezání, spojování a upevnění podle připraveného plánu. Odborník na vzduchotechniku provádí návrh systému, výpočet průměrů, dimenzování tras a určení tlakových ztrát, což vyžaduje specialized znalosti a zkušenosti. Ideální přístup kombinuje odborný návrh s kvalitní realizací.
Jak zajistit správné dimenzování vzduchových rozvodů pro optimální výkon?
Dimenzování vychází z výpočtu celkové spotřeby vzduchu všech připojených nástrojů, délky rozvodů a požadovaného provozního tlaku. Průměr potrubí musí být dostatečný, aby tlakové ztráty nepřekročily 10 procent mezi kompresorem a nejvzdálenějším odběrným místem. Profesionální návrh zahrnuje rezervu pro budoucí rozšíření systému.
Které materiály se doporučují pro utěsnění spojů vzduchových rozvodů?
Pro závitová spojení se osvědčila teflonová páska aplikovaná ve 4 až 6 vrstvách ve směru dotahování závitu. Alternativou jsou tekuté anaerobní tmely odolné vibracím a teplotním změnám. Spoje s gumovými manžetami nevyžadují další těsnění při správné instalaci a použití silikonového maziva.
Kdy je nutné zavolat profesionála místo vlastní instalace?
Profesionála volejte vždy pro návrh a dimenzování systému, instalaci v prostředí s výbušnou atmosférou, napojení na stávající průmyslové rozvody a závěrečnou kalibraci s certifikací. Vlastní instalaci provádějte pouze v domácích nebo drobných dílenských aplikacích s jednoduchými rozvody. Při jakýchkoli pochybnostech o bezpečnosti nebo správnosti řešení konzultujte s odborníkem.
Jak často kontrolovat těsnost a provádět údržbu vzduchových rozvodů?
Základní vizuální kontrolu provádějte měsíčně, důkladnou kontrolu těsnosti každých šest měsíců a profesionální kalibraci ročně. Kondenzát vypouštějte týdně, filtry kontrolujte každé tři měsíce. Intenzita údržby závisí na provozních podmínkách, v prašném nebo vlhkém prostředí zvyšte frekvenci kontrol. Pravidelná údržba předchází náhlým poruchám a prodlužuje životnost systému.
