Průmyslové podniky každoročně plýtvají miliony korun na energii stlačeného vzduchu, aniž by si to uvědomovaly. Přesné měření spotřeby vzduchu odhaluje skryté úniky, optimalizuje provoz kompresorů a snižuje energetické náklady o desítky procent. Tento článek vysvětlí, proč je systematické monitorování spotřeby vzduchu nezbytné pro moderní průmyslový provoz, jaké metody a technologie použít a jak z měření vytěžit maximální úspory. Naučíte se identifikovat kritická místa plýtvání, vybrat správné měřicí zařízení a implementovat efektivní auditní postupy.
Obsah
- Klíčové poznatky
- Proč je měření spotřeby vzduchu nezbytné v průmyslu
- Metody a technologie měření spotřeby vzduchu
- Srovnání metod měření a typické problémy v praxi
- Praktické přínosy a aplikace měření ve výrobě
- Vybavení a příslušenství pro měření a optimalizaci spotřeby vzduchu
- Často kladené otázky o měření spotřeby vzduchu
Klíčové Poznatky
| Bod | Podrobnosti |
|---|---|
| Identifikace úniků vzduchu | Systematické měření odhalí úniky a umožní cílené opravy. |
| Snižování energetické spotřeby | Důsledkem je pokles spotřeby stlačeného vzduchu až o desítky procent. |
| Moderní měřicí technologie | Použití termických a hmotnostních průtokoměrů zajišťuje přesné měření i při kolísání tlaku a znečištění. |
| Pravidelné audity a data | Dlouhodobé záznamy a analýzy dat pomáhají identifikovat špičky spotřeby a podpořit investiční rozhodování. |
Proč je měření spotřeby vzduchu nezbytné v průmyslu
Stlačený vzduch patří mezi nejdražší formy energie v průmyslovém provozu. Výroba jednoho kubíku stlačeného vzduchu vyžaduje osminásobek elektrické energie oproti jeho objemovému ekvivalentu. Přesto mnoho podniků podceňuje význam systematického měření spotřeby a ztrácí tak obrovské finanční prostředky.
Úniky představují 20-35 % energetických ztrát v typickém průmyslovém systému stlačeného vzduchu. Jediná netěsnost o průměru 1 mm může ročně stát desítky tisíc korun na zbytečně spotřebované elektřině. Bez přesného měření zůstávají tyto úniky neodhalené měsíce nebo roky, zatímco kompresory běží na plný výkon a generují náklady.

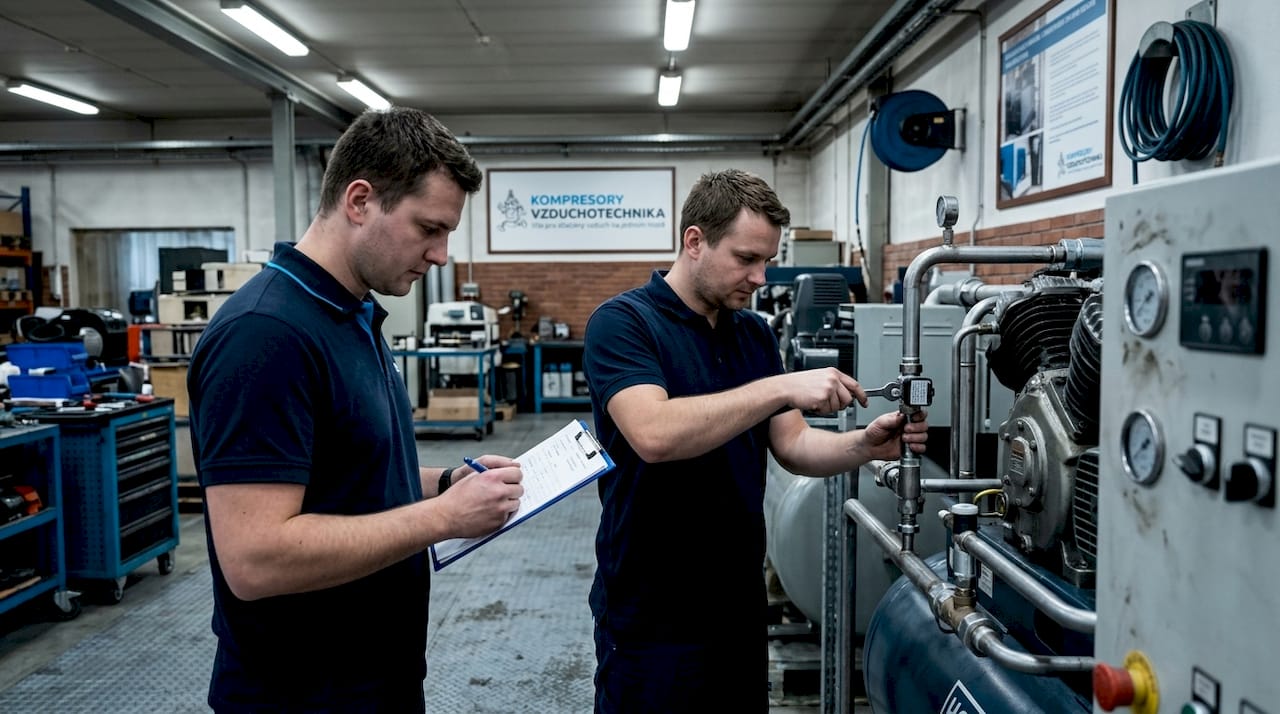

Měření spotřeby vzduchu poskytuje objektivní data pro identifikaci problémových míst. Moderní průtokoměry a senzory odhalují nejen úniky, ale také nesprávné dimenzování potrubí, nevhodné tlakové úrovně a neefektivní provozní režimy kompresorů. Tato data umožňují cílené zásahy přesně tam, kde přinesou nejvyšší návratnost investice.
Systematické měření transformuje správu stlačeného vzduchu z reaktivního hašení problémů na proaktivní optimalizaci celého systému.
Praktický příklad z automobilového průmyslu ukazuje sílu měření. Výrobní závod s třísměnným provozem identifikoval pomocí kontinuálního monitoringu nadměrnou spotřebu vzduchu během nočních směn. Analýza odhalila 47 netěsností a špatně nastavené regulátory tlaku. Po odstranění problémů klesla spotřeba energie o 28 % a roční úspora dosáhla 890 000 Kč.
Klíčové benefity měření spotřeby vzduchu:
- Identifikace úniků v reálném čase s přesnou lokalizací problémových úseků
- Optimalizace provozních tlaků podle skutečných potřeb výrobních procesů
- Detekce neefektivních komponentů vyžadujících výměnu nebo servis
- Podpora rozhodování o investicích do modernizace vzduchotechniky
- Dokumentace úspor pro energetické audity a certifikace
Investice do kvalitních kovových úpravných jednotek vzduchu s integrovaným měřením se typicky vrátí během 12 až 18 měsíců díky úsporám na energii. Profesionální přístup k měření spotřeby vzduchu není luxus, ale ekonomická nutnost pro konkurenceschopný průmyslový provoz.

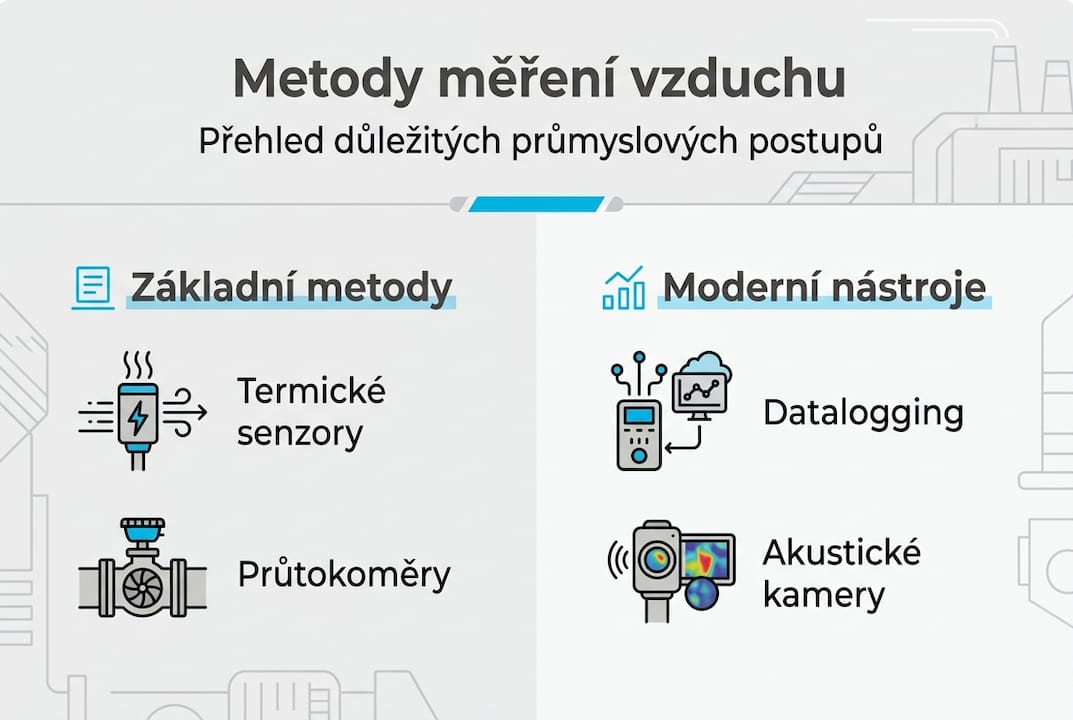

Metody a technologie měření spotřeby vzduchu
Volba správné měřicí metody závisí na specifických požadavcích provozu, přesnosti měření a rozpočtu. Průmyslová praxe nabízí několik osvědčených technologií s různými výhodami a omezeními.
Termické průtokoměry využívají principu tepelné vodivosti. Senzor ohřívá proud vzduchu a měří úbytek tepla, který je přímo úměrný rychlosti proudění. Tato metoda poskytuje přesné výsledky v širokém rozsahu průtoků a pracuje spolehlivě i při kolísajícím tlaku. Nevýhodou je citlivost na znečištění senzoru a nutnost pravidelné kalibrace.
Hmotnostní průtokoměry měří skutečnou hmotnost procházejícího vzduchu bez ohledu na tlak a teplotu. Senzory FTMg kombinují měření průtoku, tlaku a teploty v jednom zařízení, což výrazně zjednodušuje instalaci a snižuje náklady na pořízení více samostatných přístrojů. Tyto senzory dosahují přesnosti 1-2 % měřeného rozsahu a vynikají dlouhodobou stabilitou.
Auditní systémy s dataloggingem zaznamenávají spotřebu vzduchu nepřetržitě po dobu týdnů nebo měsíců. Získaná data odhalují vzorce spotřeby, provozní špičky a anomálie, které při jednorázovém měření zůstanou skryté. Moderní dataloggery komunikují bezdrátově a umožňují vzdálený přístup k datům přes cloudové platformy.
Akustické kamery představují průlomovou technologii pro detekci úniků v hlučných průmyslových prostředích. Zařízení zobrazuje ultrazvukové emise z netěsností na displeji jako barevnou mapu, což umožňuje rychlou lokalizaci problémů i ve složitých rozvodech. Profesionální tip: Akustická kamera odhalí úniky až z 50 metrů a dokáže pracovat i během plného provozu bez nutnosti odstavení systému.
| Metoda měření | Přesnost | Typická cena | Hlavní výhoda | Omezení |
|---|---|---|---|---|
| Termický průtokoměr | ±2-3 % | 15 000-45 000 Kč | Široký rozsah měření | Citlivost na znečištění |
| Hmotnostní průtokoměr | ±1-2 % | 25 000-80 000 Kč | Nezávislost na tlaku | Vyšší pořizovací náklady |
| Senzor FTMg | ±1,5 % | 35 000-65 000 Kč | Kombinované měření | Komplexnější instalace |
| Akustická kamera | Kvalitativní | 120 000-450 000 Kč | Rychlá detekce úniků | Vysoká investice |
| Datalogging systém | ±2 % | 40 000-150 000 Kč | Dlouhodobý monitoring | Vyžaduje analýzu dat |
Výběr vhodné technologie vyžaduje zohlednění několika faktorů. Pro kontinuální monitoring hlavních rozvodů jsou ideální hmotnostní průtokoměry nebo senzory FTMg. Krátkodobé audity a identifikace úniků zvládnou termické průtokoměry nebo akustické kamery. Investice do regulace a úpravy vzduchu s integrovaným měřením poskytuje komplexní řešení pro dlouhodobou optimalizaci.
Moderní měřicí systémy podporují průmyslové komunikační protokoly jako Modbus, Profibus nebo Ethernet/IP. Integrace do řídicích systémů umožňuje automatickou regulaci tlaku, spouštění záložních kompresorů při špičkách a generování alarmů při detekci úniků. Tato funkcionalita transformuje měření z pasivního monitoringu na aktivní nástroj optimalizace.
Srovnání metod měření a typické problémy v praxi
Volba mezi různými metodami měření není jen otázkou technických parametrů, ale také specifických podmínek provozu a typických problémů, s nimiž se průmyslové podniky potýkají.
Osmdesát procent úniků vzniká v jednotkách úpravy, závitech a ventilech. Tato statistika odráží kritické body systému, kde dochází k největšímu mechanickému namáhání a opotřebení. Pravidelná kontrola těchto míst pomocí akustických kamer nebo ultrazvukových detektorů odhalí problémy dříve, než způsobí významné energetické ztráty.
Špatné dimenzování potrubí patří mezi nejčastější konstrukční chyby. Příliš úzké rozvody způsobují tlakové ztráty, zatímco předimenzované potrubí zvyšuje objem systému a prodlužuje dobu náběhu tlaku. Průtokoměry instalované na různých úsecích rozvodu odhalí místa s nevyhovujícím průřezem a umožní cílenou rekonstrukci.
| Typ problému | Typický projev | Metoda detekce | Řešení |
|---|---|---|---|
| Úniky v závitových spojích | Pokles tlaku mimo provoz | Akustická kamera | Dotěsnění nebo výměna těsnění |
| Opotřebené ventily | Nadměrná spotřeba při klidu | Kontinuální průtokoměr | Výměna vnitřních dílů |
| Ucpané filtry | Tlakové ztráty | Diferenční tlakoměr | Výměna filtračních vložek |
| Špatné dimenzování | Vysoké rychlosti proudění | Rychlostní měření | Rekonstrukce potrubí |
| Kondenzát v potrubí | Kolísání průtoku | Vlhkostní senzor | Instalace odlučovačů |
Staré komponenty výrazně snižují účinnost celého systému. Kompresory starší 15 let spotřebují o 20-40 % více energie než moderní modely s frekvenčními měniči. Měření specifické spotřeby energie na jednotku vyrobeného vzduchu odhalí neefektivní zařízení vyžadující výměnu.
Profesionální tip: Při instalaci měřicích bodů dodržujte minimální vzdálenosti od kolен a ventilů podle specifikací výrobce. Turbulentní proudění v těchto místech zkresluje výsledky měření až o 15 %.
Akustické kamery revolucionalizují detekci úniků v prostředích s vysokou hlučností. Tradiční metody s ultrazvukovými detektory selhávají v provozech s hlukem nad 85 dB, zatímco kamery využívají pokročilé filtrování signálu a zobrazují úniky vizuálně na displeji. Investice 150 000 Kč do kvalitní akustické kamery se vrátí během prvního roku díky úsporám z odhalených úniků.
Běžné chyby při interpretaci dat:
- Ignorování provozních režimů při vyhodnocování spotřeby
- Srovnávání měření z různých ročních období bez teplotní kompenzace
- Podceňování malých úniků, které kumulativně představují významné ztráty
- Nedostatečná kalibrace měřicích přístrojů vedoucí k systematickým chybám
- Absence dokumentace změn v systému znemožňující historické srovnání
Kvalitní potrubní rozvody vzduchu s integrovanými měřicími body umožňují systematický monitoring spotřeby v jednotlivých výrobních úsecích. Segmentace měření poskytuje detailní přehled o spotřebě a usnadňuje alokaci energetických nákladů na jednotlivá střediska.
Moderní software pro analýzu dat transformuje surová měření na actionable insights. Algoritmy strojového učení identifikují anomálie v reálném čase a predikují budoucí spotřebu na základě historických vzorců. Tato funkcionalita umožňuje preventivní údržbu a optimalizaci provozních režimů před vznikem problémů.
Praktické přínosy a aplikace měření ve výrobě
Implementace systematického měření spotřeby vzduchu přináší měřitelné výsledky napříč různými průmyslovými odvětvími. Reálné aplikace ukazují, jak data z měření vedou k optimalizaci provozu a významným úsporám.
Pravidelné audity dosahují úspor 15-30 % energie, přičemž monitoring podporuje implementaci ISO 50001. Certifikace energetického managementu vyžaduje průkaznou dokumentaci spotřeby a realizovaných opatření. Kontinuální měření poskytuje potřebná data pro auditory a zjednodušuje proces certifikace.
Postup implementace měřicího systému v praxi:
- Mapování rozvodů a identifikace kritických měřicích bodů
- Instalace průtokoměrů na hlavní rozvody a významné spotřebiče
- Konfigurace dataloggingu a nastavení alarmových limitů
- Sběr dat po dobu minimálně čtyř týdnů pro zachycení všech provozních režimů
- Analýza dat a identifikace úsporných opatření
- Implementace změn a verifikace dosažených úspor opětovným měřením
- Pravidelné měsíční vyhodnocování trendů a kontinuální optimalizace
Adaptivní řízení průtoku v čistých prostorech optimalizuje spotřebu podle aktuálních požadavků na kvalitu vzduchu. Farmaceutický průmysl a výroba elektroniky vyžadují přísnou kontrolu čistoty prostředí, což tradičně znamená vysokou spotřebu energie. Moderní systémy s kontinuálním měřením částic a průtoku automaticky upravují intenzitu ventilace podle skutečné potřeby.
Reálná data z měření umožňují správné dimenzování při rekonstrukcích a rozšiřování systémů. Konstrukční návrhy založené na teoretických výpočtech často podcení nebo nadhodnotí skutečnou potřebu. Měření poskytuje přesné podklady pro investiční rozhodnutí a minimalizuje riziko chybného dimenzování.
Přínosy měření v konkrétních aplikacích:
- Automobilový průmysl: optimalizace spotřeby na lakovacích linkách s úsporami 25-35 %
- Potravinářství: zajištění konstantního tlaku pro balicí linky a snížení zmetkovitosti
- Strojírenství: identifikace neefektivních pneumatických nástrojů a jejich výměna
- Textilní výroba: monitoring spotřeby tkalcovských stavů a optimalizace tlakových úrovní
- Sklářský průmysl: řízení spotřeby podle výrobních cyklů s úsporami 18-22 %
Uživatelská školení zvyšují efektivitu využití měřicích systémů. Obsluha musí rozumět základním principům interpretace dat a umět reagovat na alarmy. Investice do školení personálu představuje 5-10 % celkových nákladů na měřicí systém, ale výrazně zvyšuje návratnost celého projektu.
Kvalitní filtrace vzduchu podle ISO 8573 s integrovaným měřením diferenčního tlaku signalizuje nutnost výměny filtračních vložek. Ucpané filtry způsobují tlakové ztráty až 0,5 bar, což zvyšuje spotřebu energie kompresoru o 8-12 %. Automatická detekce optimalizuje intervaly výměny a minimalizuje provozní náklady.
Dlouhodobý monitoring odhaluje sezónní vlivy na spotřebu vzduchu. Vyšší teploty v létě snižují hustotu vzduchu a zvyšují objemovou spotřebu kompresorů. Data z celého roku umožňují predikci spotřeby a plánování údržby v obdobích nižšího zatížení. Tato prediktivní údržba snižuje neplánované prostoje o 40-60 % oproti reaktivnímu přístupu.
Vybavení a příslušenství pro měření a optimalizaci spotřeby vzduchu
Profesionální měření a optimalizace spotřeby vzduchu vyžaduje kvalitní techniku a spolehlivé komponenty. Nabízíme komplexní řešení pro průmyslové aplikace s důrazem na dlouhodobou spolehlivost a přesnost.
Naše šroubové kompresory SCR s frekvenčními měniči automaticky přizpůsobují výkon aktuální spotřebě a dosahují úspor až 35 % oproti klasickým modelům. Integrované průtokoměry a tlakové senzory poskytují přesná data pro optimalizaci provozu. Kompresory jsou vhodné pro kontinuální monitoring a podporují průmyslové komunikační protokoly pro integraci do řídicích systémů.
Sady pistolí Professional KIT obsahují precizní regulátory tlaku s manometry pro kontrolu spotřeby vzduchu při aplikacích stříkání a foukání. Kvalitní pistole minimalizují úniky a zajišťují efektivní využití stlačeného vzduchu při údržbě a čištění.
Komplexní systémy regulace a filtrace vzduchu s integrovaným měřením diferenčního tlaku signalizují potřebu servisu a optimalizují intervaly výměny filtračních vložek. Naše řešení zajišťují kvalitu vzduchu podle ISO 8573 a současně minimalizují energetické ztráty.
Často kladené otázky o měření spotřeby vzduchu
Jak často provádět měření spotřeby vzduchu?
Kontinuální monitoring hlavních rozvodů poskytuje nejlepší přehled o spotřebě a odhaluje problémy v reálném čase. Komplexní audit s přenosnými průtokoměry doporučujeme provádět minimálně jednou ročně, ideálně před plánovanou odstávkou. Při významných změnách v provozu nebo po rekonstrukci systému proveďte mimořádné měření pro verifikaci očekávaných úspor.
Které parametry jsou pro audit nejdůležitější?
Průtok vzduchu, provozní tlak a teplota tvoří základ každého auditu. Měření specifické spotřeby energie na jednotku vyrobeného vzduchu odhaluje účinnost kompresorů. Diferenční tlak na filtrech a úpravných jednotkách indikuje potřebu údržby. Tlakové ztráty v rozvodu identifikují nevhodné dimenzování potrubí.
Jak odlišit reálné úniky od provozních výkyvů?
Měření spotřeby během odstávky nebo mimo provozní hodiny odhaluje základní úniky systému. Zdravý systém by měl mít spotřebu mimo provoz nižší než 10 % jmenovitého výkonu kompresoru. Vyšší hodnoty indikují úniky vyžadující lokalizaci a odstranění. Akustická kamera pak přesně identifikuje místa netěsností.
Jaká zařízení jsou nejpřesnější pro kontinuální monitoring?
Hmotnostní průtokoměry a senzory FTMg dosahují přesnosti 1-2 % a poskytují stabilní výsledky dlouhodobě bez nutnosti časté kalibrace. Pro kritické aplikace vyžadující nejvyšší přesnost volte průtokoměry s certifikací pro obchodní měření. Investice do kvalitního měření se vrátí během 12-24 měsíců díky přesné identifikaci úsporných opatření.
Jak měření pomáhá splnit požadavky ISO 50001?
Norma ISO 50001 vyžaduje průkaznou dokumentaci energetických toků a realizovaných opatření. Kontinuální měření spotřeby vzduchu poskytuje potřebná data pro energetické audity a verifikaci úspor. Systémy s automatickým dataloggingem generují reporty splňující požadavky certifikačních orgánů a zjednodušují proces certifikace i následné udržování systému energetického managementu.
