Spojování potrubí stlačeného vzduchu

Ke spojování potrubí se stlačeným, vzduchem slouží spojky různého typu:

  • nástrčné spojky z plastu
  • nástrčné kovové spojky

K propojení jsou potřeba různé typy tvarovek, redukcí a šroubení:

  • šroubení z poniklované oceli
  • šroubení z mosazi
  • šroubení a tvarovky z nerezi
Spojování potrubí stlačeného vzduchu

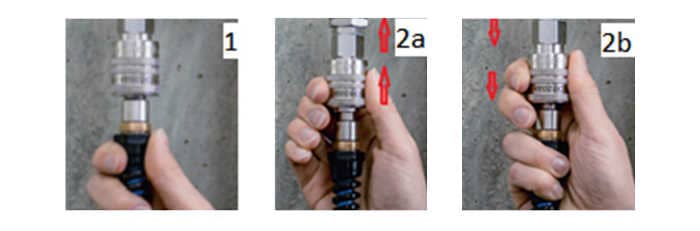

Rychlospojky – spojování a rozpojování jednou rukou

Rychlospojky, jak už sám název napovídá, umožňují spojovat a rozpojovat potrubí nebo hadice velmi rychle, zpravidla jednou rukou.

Rychlospojky se montují na potrubí v místech, která se často rozpojují, obvykle tam, kde se vyměňuje pneumatické nářadí, nebo kde je potřeba odpojovat celé větve pneumatického obvodu.

Rychlospojky – spojování a rozpojování jednou rukou

Rychlospojka a vsuvka vytvoří spojení

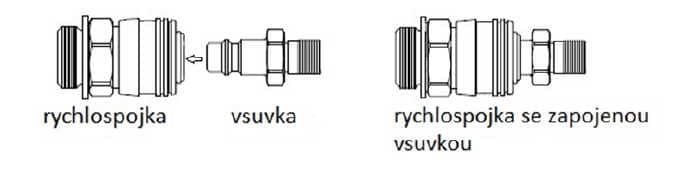

Na přívodní potrubí se namontuje rychlospojka a na protilehlou trubku nebo hadici odpovídající vsuvka:

Rychlospojka a vsuvka vytvoří spojení

Vsuvka se zasune do rychlospojky a jakmile se ozve cvaknutí, je spojení hotovo. Vsuvka narazí na sedlo
s o-kroužkem a tím je spojení utěsněno.
K rozpojení je třeba zatlačit na objímku rychlospojky, a tím vsuvku uvolnit.

Materiál rychlospojek

Materiál rychlospojek ovlivní jejich životnost

Rychlospojky se obvykle vyrábějí z mosazi, poniklované mosazi nebo z oceli.

Rychlospojky z mosazi a poniklované mosazi

Nejčastěji používané rychlospojky z mosazi jsou levné. Hodí se spíše pro řemeslné živnosti než pro použití v průmyslových provozech.
Měkká mosaz se promačkává, a to nese tyto následky:

  • snižování průtoku,
  • poměrně krátká životnost,
  • úniky vzduchu vlivem opotřebení.

Na portálu www.kompresory-vzduchotechnika najdete široký výběr rychlospojek značky Lüdecke:

Rychlospojky z nerezové oceli

Rychlospojky z nerezové oceli jsou dražší. Hodí se pro rozvody v průmyslových provozech. Nerezová ocel je odolná, a díky tomu mají rychlospojky tyto vlastnosti:

  • dlouhá životnost,
  • dobrá odolnost vůči opotřebení,
  • nedochází k únikům vzduchu.

Na portálu www.kompresory-vzduchotechnika najdete široký výběr rychlospojek značky Lüdecke:
rychlospojky typu ESE z nerezové oceli

Pokud vám leží na srdci efektivnost provozu, používejte nerezové rychlospojky – vyhnete se tím únikům stlačeného vzduchu a nebudete muset rychlospojky tak často vyměňovat.

Úniky stlačeného vzduchu přes rychlospojku

Rychlospojky jsou nejčastějším místem úniků stlačeného vzduchu. Typický únik v rychlospojce činí při tlaku 7 bar okolo 1 Nm3/h..

Při ceně vzduchu** 0,30 Kč/Nm3 činí náklady na únik:

za hodinu 0,30 Kč
za 8h směnu 2,40 Kč
za 1 den 7,20 Kč
za 1 týden 50,40 Kč
za 1 rok 2 620,- Kč
(16 l/min = 1,5% průtoku)*
Kolik je v provozu takových rychlospojek?

Cena úniku stlačeného vzduchu u rychlospojek

* zdroj ADEME – francouzská organizace pro ochranu životního prostředí
** kalkulováno pro vzduch z kompresoru 75kW Mark RMD a cenu el. energie 2,80 Kč/kWh

Zapojení rychlospojky do rozvodu stlačeného vzduchu

Ať již se rozhodnete pro rychlospojku z mosazi, poniklované mosazi či v nerezové oceli, musíte si vybrat ten správný typ podle připojení k potrubí či k hadici

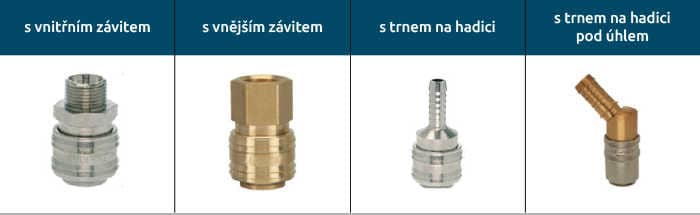

Typy jednotlivých rychlospojek pro kompresory

Velikost rychlospojky dle průměru potrubí

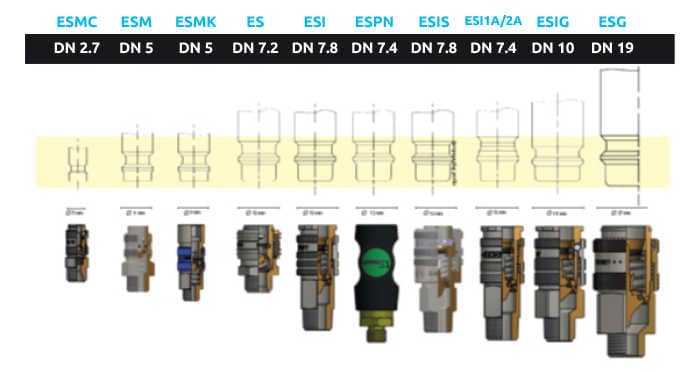

Rychlospojky pro vsuvky podle evropských norem jsou k dispozici se jmenovitými průměry DN 2,7 až DN 19 pro různé průtoky vzduchu:

Velikost rychlospojky dle průměru potrubí

Rychlospojky pro každý případ použití

Opravdu široký výběr rychlospojek dává možnost zvolit si tu pravou pro každý případ použití:
Na www.kompresory-vzduchotechnika.cz naleznete rychlospojky rozčleněné do mnoha řad.
Jmenujme alespoň některé:

Rychlospojky pro bezpečnou práci

Rychlospojka velmi snadno a rychle rozpojí obvod stlačeného vzduchu. Náhlé a prudké vypuštění vzduchu může zranit obsluhu. Hadice může vyklouznout pracovníkovi z ruky a šlehnout ho.

Navíc se plýtvá stlačeným vzduchem. Aby proud vzduchu nevyrazil z potrubí ven, bývají rychlospojky, případně i vsuvky vybaveny uzavíracím ventilem.

Rychlospojky pro bezpečnou práci

Uzavření rychlospojek

Spojení bez uzavíracího ventilu
Spojení rychlospojek bez uzavíracího ventilu
Při rozpojení proudí vzduch – ze vsuvky i z rychlospojky.

Jednostranné uzavření
Jednostranné uzavření rychlospojky
Při rozpojení uzavře uzavírací ventil v rychlospojce proud vzduchu. Vzduch však může unikat ze vsuvky.

Oboustranné uzavření
Oboustranné uzavření rychlospojek
Uzavírací ventil je v rychlospojce i ve vsuvce – průtok vzduchu je po rozpojení okamžitě uzavřen, takže nedochází k žádnému úniku a vzduch zůstane v potrubí.

Odtlakování při rozpojování

Pro bezpečné rozpojení obvodu se stlačeným vzduchem je vhodné odpojovanou větev potrubí nejprve odtlakovat, tedy snížit v ní tlak vzduchu

Odtlakování pomocí objímky

Bezpečnostní rychlospojky ESIS (odpovídají ČSN EN ISO 4414) s uzavíracím ventilem umožňují při odpojování nejprve snížit tlak v odpojované větvi potrubí a pak teprve spojku rozpojit.

Postupujeme takto

  1. Zapojování rychlospojky: zatlačíme vsuvku do rychlospojkyOdtlakování bezpečnostní rychlospojky
  2. Rozpojujeme potrubí ve dvou krocích:
    a) Odtlakujeme odpojovanou větev rozvodu pomocí objímky
    b) Odpovíme vsuvky již bez tlaku.

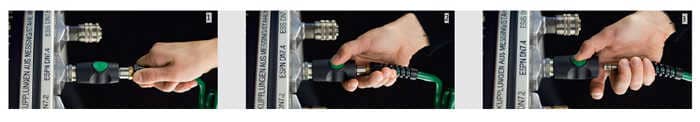

Odtlakování pomocí tlačítka

Rychlospojky typu ESPN (Prevo S1) s tlačítkem umožňují odtlakovat odpojovanou větev potrubí a rozpojit obvod pohodlně pomocí tlačítka.

Postupujeme takto:

  1. Zapojování spojky: zatlačíme vsuvku do rychlospojky
  2. Stiskem tlačítka odtlakujeme část rozvodu za rychlospojkou
  3. Po snížení tlaku se uvolní vsuvka z rychlospojky.
Odtlakování rychlospojek  pomocí tlačítka

Bezpečnostní rychlospojky s tlačítkem od značky PREVOST

Rychlospojky typu Prevo S1 pro průmyslové použití

Rychlospojky typu Prevo S1 pro průmyslové použití

průtok o 65 % vyšší než u běžných spojek

  • bezpečnostní provedení dle ISO 4414
  • extrémně snadné rozpojování
  • absolutně bez úniků a se zárukou 3 roky
  • široký výběr profilů s průtokem až 3700 l/min
  • unikátní řešení pro ofukovací pistole

Rychlospojky Prevo S1 používají patentovaný ventil.
Rychlospojku s tímto ventilem se podařilo zkonstruovat bez sedla. Konstrukce je ideální pro vysoké průtoky stlačeného vzduchu.

Rychlospojky pro průmyslové použití

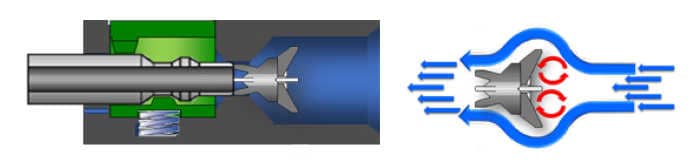

Takto vypadá průřez běžnou rychlospojkou – sedlo v rychlospojce způsobí turbulence:
průřez běžnou rychlospojkou

Rychlospojky Prevo S1 s patentovaným tvarem uzavíracího ventilu dovolují plynulejší průtok vzduchu.
Rychlospojky Prevo S1 s patentovaným tvarem uzavíracího ventilu

Rychlospojka v tomto provedení má o 65 % vyšší průtok oproti běžné rychlospojce. Skvěle tedy poslouží v případě vysoké spotřeby stlačeného vzduchu.

Rychlospojka Prevo S1 je velmi bezpečná.

Žádné turbulence díky absenci sedla a patentovanému ventilu.

  • Splňuje požadavky ISO 4414.
  • Po stištění tlačítka dochází k odtlakování větve za spojkou.
  • Teprve poté lze vyjmout rychlospojku.
  • Extrémně snadné rozpojování.

Záruka 3 roky na únik vzduchu

Na rychlospojky Prevo S1 je poskytována tříletá záruka na úniky vzduchu. Na těle každé spojky je vyznačen rok a týden výroby.

Barevné rozlišení a různé velikosti rychlospojek

Vedle průměru DN7,4 jsou k dispozici různé jiné velikosti rychlospojek Prevo S1.
Pro velké průtoky až 3 686 l/min si zvolte rychlospojku v kovovém provedení.
Podle barvy tlačítka snadno rozlišíte jednotlivé modely této spojky. Barevné označení umožní snadno se orientovat v jednotlivých typech a zabrání záměnám rychlospojek. Na první pokus sáhnete po té správné rychlospojce pro svou aplikaci.

Barevné rozlišení a různé velikosti rychlospojek
