Věděli jste, že až 30% průmyslových provozů stále nedokáže plně využít potenciál pneumatické automatizace kvůli neznalosti jejích principů? Přitom správně navržený pneumatický systém dokáže zvýšit provozní efektivitu o desítky procent a výrazně snížit náklady na údržbu. V tomto průvodci se dozvíte, jak pneumatika funguje v automatizovaných systémech, které komponenty jsou klíčové pro spolehlivý provoz a jak moderní simulační metody pomáhají optimalizovat výkon. Naučíte se praktické postupy pro implementaci pneumatických řešení, která zlepší produktivitu vašeho provozu.
Obsah
- Klíčové body
- Co je pneumatická automatizace a jak funguje
- Klíčové komponenty a jejich role v automatizaci
- Pokročilé metody simulace a řízení dynamiky v pneumatice
- Praktické aplikace pneumatické automatizace pro zvýšení provozní efektivity
- Vybavte svůj provoz efektivními pneumatickými řešeními
- Často kladené otázky o pneumatické automatizaci
Klíčové Poznatky
| Bod | Podrobnosti |
|---|---|
| Princip pneumatiky | Pneumaticke systémy využívají stlačený vzduch k přeměně energie na mechanickou práci a dosahují rychlých reakcí s vysokou spolehlivostí. |
| Klíčové komponenty | Kompresor vytváří stlačený vzduch, jednotka úpravy vzduchu čistí a reguluje tlak, rozvaděče řídí směr a rychlost proudění a válce zajišťují mechanickou práci. |
| Výhody pneumatiky | Vzduch je všude k dispozici, zařízení nevyžaduje zpětné vedení oleje a nevytváří jiskry, což zvyšuje bezpečnost a snižuje provozní náklady. |
| Simulace a řízení | Pokročilé simulace umožňují optimalizovat výkon, dimenzovat komponenty a předcházet problémům před nasazením do provozu. |
Co je pneumatická automatizace a jak funguje
Pneumatická automatizace je technologie, která využívá stlačený vzduch k řízení pohybů a procesů v průmyslových aplikacích. Na rozdíl od hydraulických nebo elektrických systémů pracuje s čistým médiem, které nevyžaduje náročnou údržbu ani speciální likvidaci. Tato vlastnost ji činí ideální pro potravinářský průmysl, farmacii a další oblasti s vysokými hygienickými nároky.
Základní princip spočívá v přeměně energie stlačeného vzduchu na mechanickou práci. Kompresor nasává atmosférický vzduch a stlačuje ho na pracovní tlak, typicky 6 až 10 barů. Tento stlačený vzduch se pak distribuuje potrubním systémem k jednotlivým pracovním místům, kde pohání pneumatické aktuátory a nástroje. Rychlost odezvy pneumatických systémů dosahuje milisekund, což umožňuje přesné řízení i velmi rychlých výrobních procesů.
Hlavní komponenty pneumatického okruhu tvoří ucelený systém:
- Kompresor generuje stlačený vzduch a udržuje požadovaný tlak v zásobníku
- Jednotka úpravy vzduchu odstraňuje vlhkost, nečistoty a reguluje tlak
- Rozvaděče řídí směr a rychlost proudění vzduchu k aktuátorům
- Pneumatické válce nebo motory vykonávají samotnou mechanickou práci
- Zpětné ventily a tlumicí prvky zajišťují správnou funkci a ochranu systému

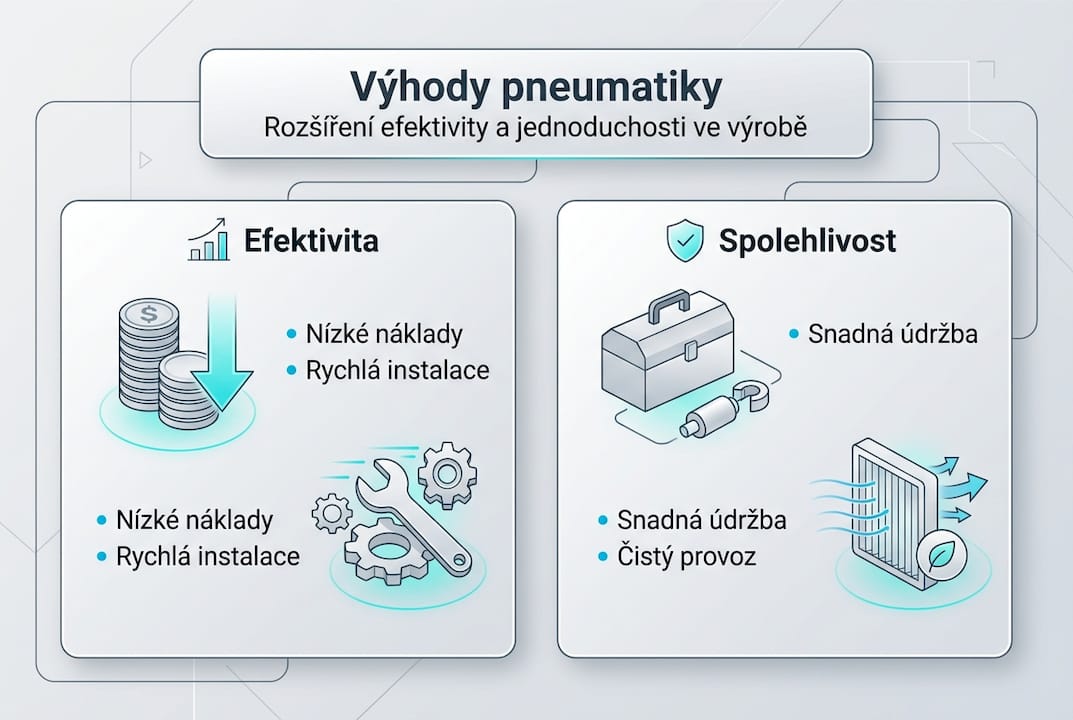

Výhody pneumatických systémů jsou v průmyslové praxi nezpochybnitelné. Vzduch je dostupný všude, nevyžaduje zpětné vedení jako hydraulický olej a úniky nepředstavují ekologické riziko. Systémy jsou inherentně bezpečné v prostředí s rizikem výbuchu, protože nevytvářejí jiskry. Jednoduchá konstrukce komponent znamená nižší pořizovací náklady a snadnější údržbu oproti složitějším technologiím.
Příklad základního pneumatického okruhu pro lisovací operaci ilustruje praktické využití. Kompresor dodává vzduch přes jednotku úpravy do 5/2 rozvaděče, který ovládá dvojčinný válec. Při aktivaci rozvaděče vzduch proudí do přední komory válce a vysouvá píst s lisovacím nástrojem. Současně se zadní komora odvzdušňuje do atmosféry. Po dokončení operace rozvaděč přepne a proces se obrátí. Celý cyklus trvá typicky 1 až 2 sekundy.
Klíčové komponenty a jejich role v automatizaci
Ventily představují mozek každého pneumatického systému a jejich správný výběr zásadně ovlivňuje spolehlivost celé automatizace. Rozvaděče řídí směr proudění vzduchu a určují, kdy se který aktuátor aktivuje. Ventily a válce musí být dimenzovány podle požadovaného průtoku a pracovního tlaku, přičemž podhodnocení vede ke zpomalení cyklů a nadhodnocení ke zbytečným nákladům.
Pneumatické válce přeměňují energii stlačeného vzduchu na lineární nebo rotační pohyb. Dvojčinné válce umožňují řízení pohybu v obou směrech a poskytují přesnou kontrolu pozice. Jednočinné válce využívají pružinu pro zpětný chod a hodí se pro jednoduché aplikace jako jsou upínání nebo odhazování. Výběr správného typu a velikosti válce závisí na požadované síle, rychlosti a přesnosti polohování.
Rozvaděče se vyrábějí v různých konfiguracích, označovaných čísly jako 3/2, 5/2 nebo 5/3. První číslo udává počet portů, druhé počet poloh. Například 5/2 rozvaděč má pět připojení a dvě stabilní polohy, což je standard pro ovládání dvojčinných válců. Moderní rozvaděče s elektromagnetickým ovládáním umožňují snadnou integraci do řídicích systémů PLC.
Filtrace a úprava stlačeného vzduchu jsou kritické pro dlouhou životnost komponent. Atmosférický vzduch obsahuje vlhkost, prach a další nečistoty, které by poškodily těsnění a ventily. Základní jednotka úpravy vzduchu kombinuje:
- Filtr zachycující pevné částice větší než 5 mikronů
- Regulátor tlaku udržující konstantní pracovní tlak
- Odlučovač kondenzátu odstraňující vodu ze stlačeného vzduchu
- Olejovač přidávající mazivo pro pneumatické nástroje, pokud je potřeba
Profesionální tip: Investice do kvalitní úpravy vzduchu se vrátí během prvního roku provozu. Čistý a suchý vzduch prodlužuje životnost ventilů a těsnění až o 40% a dramaticky snižuje výskyt poruch. Instalujte filtr s automatickým odvodem kondenzátu a pravidelně kontrolujte jeho funkci, zejména v prostředí s vysokou vlhkostí.
Správná údržba komponent zahrnuje pravidelnou kontrolu těsnosti spojů, výměnu filtrů podle doporučení výrobce a mazání pohyblivých částí. Pneumatické nářadí vyžaduje denní přidání několika kapek oleje do vzduchového vstupu. Ventily a válce kontrolujte měsíčně na úniky a neobvyklé zvuky. Preventivní údržba je vždy levnější než opravy po havárii.
Volba materiálů komponent závisí na provozním prostředí. Standardní mosazné a hliníkové komponenty vyhovují většině aplikací. V agresivním chemickém prostředí volte nerezové provedení. Pro potravinářský průmysl existují speciální komponenty s certifikací pro kontakt s potravinami. Těsnění z nitrilové gumy odolávají olejům, zatímco EPDM je vhodný pro páru a horkou vodu.
Pokročilé metody simulace a řízení dynamiky v pneumatice
Digital twin technologie revolucionizuje návrh a optimalizaci pneumatických systémů tím, že vytváří virtuální repliku fyzického zařízení. Tento digitální model umožňuje simulovat chování systému v různých provozních podmínkách ještě před jeho fyzickou instalací. Inženýři tak mohou identifikovat potenciální problémy, optimalizovat dimenzování komponent a testovat řídicí strategie bez rizika poškození skutečného zařízení.
Rozdíl mezi jednoduchými a pokročilými modely je zásadní pro přesnost simulace. Základní modely pracují pouze s logickým řízením a předpokládají okamžitou odezvu komponent. Pokročilé modely digital twin jsou nezbytné pro realistickou simulaci dynamiky pneumatických systémů, zejména zpoždění a tření. Tyto modely zohledňují stlačitelnost vzduchu, časové konstanty ventilů a zátěžové charakteristiky aktuátorů.
Dynamické jevy výrazně ovlivňují chování pneumatických systémů v reálném provozu:
- Zpoždění způsobené stlačitelností vzduchu v potrubí a komorách válců
- Tření v těsněních a vedeních pístu, které závisí na rychlosti pohybu
- Tlakové ztráty v potrubí a ventilech limitující maximální rychlost
- Kmitání a přeregulování při nedostatečném tlumení pohybu
Simulace těchto jevů vyžaduje matematické modely zahrnující diferenciální rovnice popisující proudění vzduchu a mechaniku pohybu. Moderní simulační software dokáže predikovat chování systému s přesností lepší než 5%, což výrazně zkracuje dobu vývoje a snižuje náklady na prototypy. Validace modelu proti reálnému měření je však nezbytná pro dosažení spolehlivých výsledků.
Přínosy simulace pro optimalizaci jsou měřitelné v praxi. Výrobci automatizačních linek hlásí zkrácení času návrhu o 30 až 50% díky virtuálnímu testování variant. Simulace odhaluje kritické body systému, kde může docházet k poruchám nebo nedostatečnému výkonu. Jednotky úpravy vzduchu lze přesně dimenzovat podle simulovaných průtoků, což eliminuje předimenzování a šetří náklady.
Bez zohlednění dynamických efektů jako jsou zpoždění a tření nelze dosáhnout přesné simulace pneumatických systémů. Jednoduché modely postačují pro základní logické řízení, ale pokročilé aplikace vyžadují detailní fyzikální modelování pro predikci reálného chování.
Implementace simulačních nástrojů do návrhového procesu vyžaduje školení inženýrů a investici do software. Návratnost této investice je však rychlá, zejména u komplexních systémů s mnoha aktuátory. Virtuální zprovoznění umožňuje otestovat řídicí program před fyzickou instalací, což dramaticky zkracuje dobu uvedení linky do provozu. Chyby v programu se odhalí a opravují v simulaci, ne na skutečném zařízení.
Praktické aplikace pneumatické automatizace pro zvýšení provozní efektivity
Průmyslové aplikace pneumatických systémů pokrývají široké spektrum operací od jednoduchého upínání po komplexní montážní linky. Automobilový průmysl využívá pneumatické nářadí pro utahování šroubů s přesnou kontrolou momentu. Potravinářské linky používají pneumatické válce pro dávkování, balení a manipulaci s produkty v hygienickém prostředí. Správné využití pneumatických systémů může výrazně zvýšit efektivitu a snížit náklady ve výrobě.
Postup zavádění automatizace začíná analýzou současného stavu a identifikací úzkých míst výroby. Mapování procesů odhalí operace vhodné pro pneumatizaci, typicky opakované manuální úkony vyžadující sílu nebo přesnost. Následuje návrh pneumatického řešení s výběrem vhodných komponent a dimenzováním vzduchového hospodářství. Pilotní instalace na jednom pracovišti ověří funkčnost před rozšířením na celou linku.
| Kritérium | Tradiční ruční provoz | Pneumatická automatizace |
|---|---|---|
| Rychlost cyklu | 15-20 sekund | 3-5 sekund |
| Konzistence kvality | Závislá na operátorovi | Konstantní přesnost ±0,1 mm |
| Únava pracovníka | Vysoká při opakování | Eliminována |
| Energetické náklady | Nízké | Střední, optimalizovatelné |
| Flexibilita nastavení | Vysoká | Střední, vyžaduje přeprogramování |
| Investiční náklady | Minimální | Vyšší, návratnost 1-2 roky |
Implementace pneumatické automatizace vyžaduje systematický přístup v pěti krocích:
- Provedení energetického auditu stávajícího vzduchového hospodářství a eliminace úniků vzduchu, které mohou představovat až 30% ztrát
- Dimenzování kompresoru a distribučního potrubí podle maximálního současného odběru s 20% rezervou
- Výběr a instalace komponent s důrazem na kvalitu ventilů a jednotek úpravy vzduchu
- Naprogramování řídicího systému PLC s testováním v simulaci před fyzickým zprovozněním
- Školení obsluhy a nastavení preventivního údržbového plánu pro dlouhodobou spolehlivost
Profesionální tip: Největší úspory dosáhnete kombinací kvalitních komponent s inteligentním řízením spotřeby vzduchu. Instalujte senzory tlaku a průtoku pro monitorování systému v reálném čase. Automatické vypínání kompresorů mimo výrobní čas a sekvenční řízení více kompresorů podle aktuální potřeby může snížit energetické náklady o 20 až 35%. Pravidelná kontrola a oprava úniků je investice, která se vrátí během několika měsíců.
Měření efektivity zavedené automatizace poskytuje data pro další optimalizaci. Sledujte klíčové ukazatele jako jsou počet vyrobených kusů za hodinu, procento zmetkovitosti, spotřeba stlačeného vzduchu na kus a četnost neplánovaných odstávek. Porovnání před a po automatizaci kvantifikuje přínos investice. Výhody pneumatického nářadí zahrnují nejen vyšší produktivitu, ale také zlepšení pracovních podmínek a snížení úrazovosti.
Integrace pneumatiky s dalšími technologiemi vytváří synergické efekty. Kombinace s robotickými manipulátory umožňuje flexibilní automatizaci montáže. Připojení k systémům Industry 4.0 poskytuje data pro prediktivní údržbu a optimalizaci výroby. Moderní pneumatické komponenty s IO-Link komunikací se snadno integrují do digitálních továrních ekosystémů.
Vybavte svůj provoz efektivními pneumatickými řešeními
Zvýšení provozní efektivity vašeho podniku začíná u správného výběru pneumatických komponent a vzduchového hospodářství. Kompresory-vzduchotechnika.cz nabízí kompletní řešení od výkonných šroubových kompresorů až po precizní pneumatické příslušenství pro profesionální nasazení. Naše šroubové kompresory zajišťují stabilní dodávku vzduchu s minimální spotřebou energie a dlouhou životností.
Pro komplexní vybavení vašeho provozu nabízíme široký sortiment kompresorů a příslušenství od renomovaných výrobců. Naši techničtí specialisté vám pomohou s výběrem optimální konfigurace podle specifických požadavků vaší výroby. Investice do kvalitního pneumatického vybavení se vrátí prostřednictvím vyšší produktivity, nižších provozních nákladů a minimálních prostojů. Prozkoumejte naši nabídku a objevte řešení, která posunou váš provoz na vyšší úroveň efektivity.
Často kladené otázky o pneumatické automatizaci
Jaký je hlavní rozdíl mezi pneumatickou a hydraulickou automatizací?
Pneumatika využívá stlačený vzduch, který je čistý, snadno dostupný a bezpečný v prostředí s rizikem výbuchu. Hydraulika pracuje s olejem, poskytuje vyšší síly a přesnější polohování, ale vyžaduje náročnější údržbu a řešení úniků. Pro většinu průmyslových aplikací s rychlými cykly a středními silami je pneumatika optimální volbou.
Jak často je nutná údržba pneumatických systémů?
Denní kontrola zahrnuje vizuální prohlídku úniků a kontrolu hlučnosti provozu. Týdenně kontrolujte a vypouštějte kondenzát z filtrů a zásobníků. Měsíčně vyměňte nebo vyčistěte filtry vzduchu a zkontrolujte těsnost všech spojů. Roční servis by měl provést odborník se zaměřením na opotřebení těsnění a kalibraci regulátorů tlaku.
Kolik energie spotřebuje pneumatický systém oproti elektrickému pohonu?
Pneumatické systémy mají účinnost přeměny energie kolem 10 až 20%, zatímco elektrické pohony dosahují 70 až 90%. Přesto jsou pneumatické systémy výhodnější tam, kde potřebujete vysokou rychlost, jednoduchost a bezpečnost. Optimalizací systému, eliminací úniků a efektivním řízením kompresorů lze provozní náklady snížit až o 35%.
Lze pneumatické systémy použít v prostředí s extrémními teplotami?
Ano, pneumatika funguje spolehlivě v rozsahu teplot od -40°C do +80°C při použití vhodných materiálů těsnění a maziv. V chladném prostředí je nutné odvodnění vzduchu pro prevenci zamrzání kondenzátu. V horkém prostředí volte komponenty s teplotně stabilními těsněními a zajistěte dostatečné chlazení kompresoru. Speciální provedení pro extrémní podmínky jsou dostupná pro náročné aplikace.
Jaká je typická návratnost investice do pneumatické automatizace?
Pro většinu průmyslových aplikací se investice vrátí během 12 až 24 měsíců prostřednictvím zvýšené produktivity, snížení mzdových nákladů a nižší zmetkovitosti. Klíčové faktory ovlivňující návratnost jsou objem výroby, cena práce a úspory materiálu díky přesnějšímu procesu. Projekty s vysokým objemem opakovaných operací dosahují návratnosti často pod 12 měsíců.
