Plynulá regulace tlaku: Precizní řízení v pneumatice

TL;DR:

• Plynulá regulace tlaku umožňuje dynamické přizpůsobení a zvyšuje stabilitu systémů.
• Proporcionální ventily s zpětnou vazbou a řídicími jednotkami představují klíčové prvky této technologie.
• Zavádění plynulé regulace snižuje spotřebu energie, prodlužuje životnost komponent a zvyšuje bezpečnost.

Jednoduchý tlakový regulátor nestačí všude. V průmyslových aplikacích, kde se požadavky na tlak mění v řádu milisekund, způsobuje skokové přepínání tlaku nestabilitu celého systému, opotřebení komponent i bezpečnostní rizika. Plynulá regulace tlaku přináší jiný přístup: místo pevně nastavené hodnoty systém průběžně reaguje na aktuální stav a upravuje tlak podle potřeby. Tento článek vysvětluje technický základ plynulé regulace, popisuje klíčové technologie, konkrétní průmyslové aplikace a upozorňuje na aspekty, které při návrhu systému nejčastěji unikají pozornosti.

Obsah

• Definice a princip plynulé regulace tlaku
• Technologie a mechanismy pro plynulou regulaci
• Výhody plynulé regulace v průmyslu a stavebnictví
• Praktické použití plynulé regulace tlaku v automatizovaných linkách
• Náš pohled: Co většina odborníků přehlíží při výběru regulace
• Řešení pro plynulou regulaci tlaku – nabídka na míru
• Často kladené otázky

Klíčové Poznatky

Definice a princip plynulé regulace tlaku

Plynulá regulace tlaku označuje způsob řízení, při kterém se výstupní tlak v pneumatickém systému mění plynule a kontinuálně, nikoli skokově. Zatímco klasický mechanický regulátor udržuje tlak na pevně nastavené hodnotě, plynulá regulace umožňuje dynamické přizpůsobení aktuálním požadavkům procesu. To je zásadní v aplikacích, kde se zátěž nebo průtok mění v čase.

Technickým základem jsou proporcionální ventily. Tyto ventily regulují průtok nebo tlak vzduchu v závislosti na velikosti elektrického řídicího signálu, nejčastěji 0 až 10 V nebo 4 až 20 mA. Proporcionální ventily využívají elektrický signál a zpětnou vazbu pro precizní regulaci, čímž se zásadně liší od standardních dvoupolohových ventilů, které jsou buď plně otevřené, nebo zavřené.

Zpětná vazba je klíčovým prvkem celého systému. Snímač tlaku měří aktuální hodnotu na výstupu a odesílá signál do řídicí jednotky. Řídicí jednotka porovná naměřenou hodnotu s požadovanou (setpoint) a upraví polohu ventilu tak, aby se odchylka minimalizovala. Tento princip se nazývá uzavřená regulační smyčka (closed-loop control).

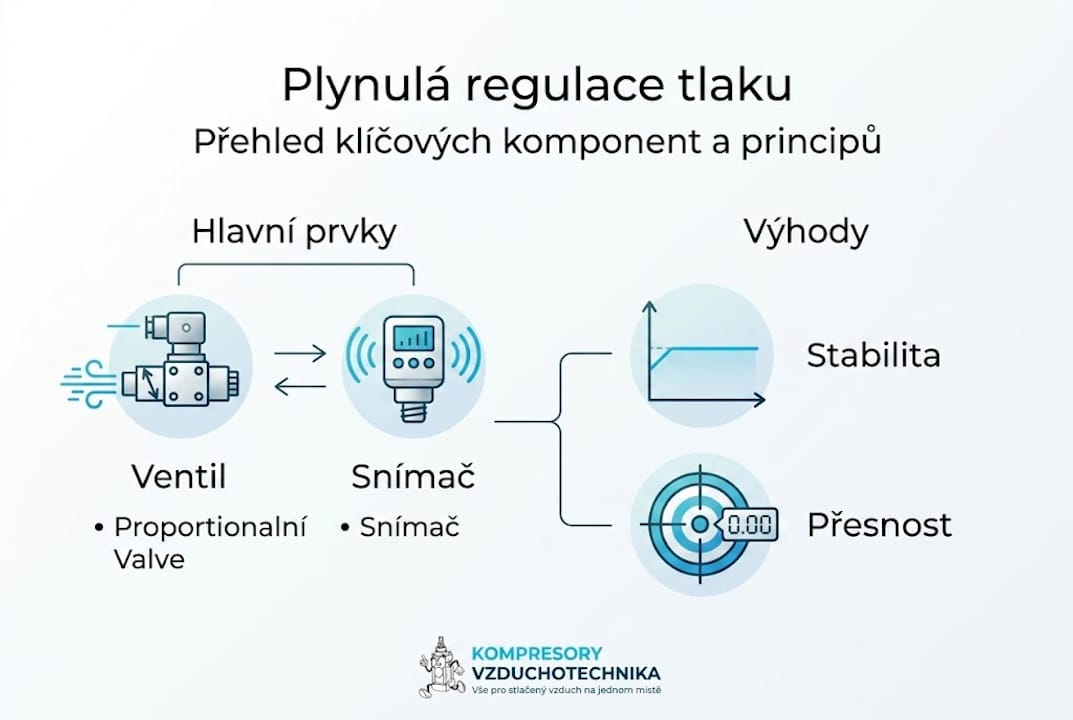

Pro lepší orientaci v principech pneumatických systémů je užitečné znát základní blokové schéma regulace:

Hlavní rozdíly oproti tradičnímu regulátoru:

• Klasický regulátor: pevná nastavená hodnota, mechanická pružina, žádná elektronická zpětná vazba
• Proporcionální ventil: elektronické řízení, plynulá změna tlaku, rychlá reakce na změnu zátěže
• Plynulá regulace: schopnost sledovat proměnný setpoint v reálném čase

Plynulá regulace tlaku není jen o přesnosti. Je o schopnosti systému reagovat na změny rychleji, než je lidský operátor schopen zasáhnout.

Pochopení tohoto principu je základem pro správný výběr komponent a návrh celého pneumatického obvodu. Efektivita pneumatiky závisí právě na tom, jak přesně je tlak řízen v každém bodě systému.

Technologie a mechanismy pro plynulou regulaci

Po definici se zaměříme na konkrétní technologie a mechanismy, které regulaci umožňují. Trh nabízí několik přístupů, každý s jinými vlastnostmi a vhodností pro konkrétní aplikace.

Solenoidové ventily s PWM řízením jsou nejjednodušší variantou. Rychlé spínání (pulzně šířková modulace) simuluje plynulou změnu průtoku. Jsou levné, ale mají omezenou přesnost a vyšší hlučnost. Vhodné pro méně náročné aplikace.

Proporcionální solenoidové ventily pracují s analogovým řídicím signálem. Poloha šoupátka ventilu je přímo úměrná velikosti signálu. Dosahují přesnosti regulace v řádu jednotek procent a proporcionální regulace je klíčová pro dynamické aplikace v průmyslu, přičemž integrace s PLC zajišťuje uzavřenou smyčku.

Snímače tlaku jsou nezbytnou součástí každého systému s uzavřenou smyčkou. Volba snímače závisí na rozsahu tlaků, požadované přesnosti a odolnosti vůči prostředí. Pro průmyslové aplikace se používají snímače s výstupem 4 až 20 mA nebo digitálním rozhraním IO-Link.

Srovnání technologií regulace:

Postup integrace proporcionálního ventilu do systému:

1. Definovat rozsah požadovaných tlaků a rychlost změn
2. Vybrat snímač tlaku s odpovídajícím rozsahem a přesností
3. Zvolit proporcionální ventil kompatibilní s řídicím signálem PLC
4. Nastavit PID regulátor v PLC pro optimální dynamiku
5. Provést kalibraci a ověřit odezvu systému při různých zátěžích

Při návrhu je nutné zohlednit vliv proměnlivého tlaku na celkovou efektivitu systému. Nestabilní tlak způsobuje kolísání výkonu aktuátorů a zkracuje životnost těsnění.

Profesionální tip: Integrace proporcionálního ventilu s PLC vyžaduje správné nastavení PID parametrů. Příliš agresivní nastavení způsobuje oscilace tlaku, příliš pomalé nastavení vede k přestřelení (overshoot). Doporučujeme začít s konzervativními hodnotami a postupně optimalizovat na reálném procesu. Nezapomeňte také na pneumatickou automatizaci jako celek: ventil je jen jeden prvek v řetězci.

Důležitou součástí návrhu jsou také pojistné ventily, které chrání systém před překročením maximálního dovoleného tlaku v případě selhání řídicí elektroniky.

Výhody plynulé regulace v průmyslu a stavebnictví

Jakmile poznáme technologie, můžeme se podívat na konkrétní přínosy v praxi. Plynulá regulace tlaku nepřináší jen technické výhody, ale má přímý dopad na provozní náklady a bezpečnost.

Přesnost a opakovatelnost procesu jsou primárními přínosy. Plynulá regulace umožňuje vysokou přesnost díky uzavřené smyčce, což znamená, že každý pracovní cyklus probíhá za identických podmínek. V lisovacích nebo montážních operacích to přímo ovlivňuje kvalitu výrobku.

Klíčové výhody v průmyslové praxi:

• Snížení spotřeby energie: Systém dodává pouze tolik tlaku, kolik je aktuálně potřeba. Přebytečný tlak znamená zbytečnou spotřebu kompresoru.
• Prodloužení životnosti komponent: Eliminace tlakových rázů snižuje namáhání těsnění, hadic a aktuátorů. Menší počet poruch znamená nižší náklady na údržbu.
• Bezpečnost provozu: Přesné řízení tlaku zabraňuje překročení dovolených hodnot u citlivých nástrojů nebo přípravků.
• Flexibilita výroby: Jeden systém lze přizpůsobit různým výrobním recepturám bez mechanické přestavby.
• Sledovatelnost procesu: Elektronické záznamy hodnot tlaku umožňují auditování a analýzu kvality.

Statistika: Systémy s proporcionální regulací dosahují v průmyslových aplikacích úspory energie 15 až 30 % oproti systémům s pevně nastaveným tlakem, protože eliminují přetlakování v obdobích nižší zátěže.

Ve stavebnictví je situace specifická. Pneumatické nářadí pracuje v náročném prostředí s proměnlivou délkou hadic a různými přístroji zapojenými současně. Plynulá regulace zajišťuje, že každý nástroj dostane správný tlak bez ohledu na to, co je zapojeno na jiných větvích rozvodu.

Profesionální tip: Při výběru snímačů pro plynulou regulaci zvolte snímač s rozsahem alespoň 1,5krát vyšším, než je maximální pracovní tlak systému. Snímač pracující trvale na hranici rozsahu degraduje rychleji a ztrácí přesnost. Pro stavební aplikace preferujte snímače s krytím IP67 nebo vyšším.

Pro správnou funkci celého systému jsou klíčové také mini jednotky úpravy vzduchu, které zajišťují čistotu a správnou vlhkost stlačeného vzduchu před vstupem do regulačního obvodu. Znečištěný vzduch způsobuje předčasné opotřebení proporcionálních ventilů. Stejně důležitá je efektivita vzdušníku, který tlumí tlakové rázy a stabilizuje zásobování.

Praktické použití plynulé regulace tlaku v automatizovaných linkách

Po rozboru výhod se zaměříme na konkrétní aplikace, kde plynulá regulace tlaku exceluje. Automatizované výrobní linky jsou prostředím, kde se její přínos projevuje nejzřetelněji.

Montážní linky s různými výrobními recepturami jsou typickým příkladem. Každý typ výrobku může vyžadovat jiný tlak pro lisování, utahování nebo tvarování. Proporcionální regulace umožňuje přepnutí na jinou hodnotu tlaku pouhou změnou parametru v PLC, bez fyzického zásahu operátora.

Lakovací a nanášecí procesy jsou extrémně citlivé na stabilitu tlaku. Kolísání tlaku o pouhých 0,1 bar způsobuje nerovnoměrné nanášení a zmetkovitost. Integrace plynulé regulace s výrobními systémy umožňuje vysokou flexibilitu a přesnost, což je v těchto aplikacích kritické.

Robotické aplikace vyžadují přesné řízení síly pneumatických aktuátorů. Plynulá regulace tlaku umožňuje softwarové nastavení síly stisku nebo přítlaku bez výměny mechanických komponent.

Typické problémy a jejich řešení:

• Nestabilita tlaku při spuštění linky: Příčinou je nedostatečná kapacita vzdušníku nebo příliš rychlé nastavení PID. Řešení: zvýšit objem vzdušníku, zpomalit dynamiku regulátoru.
• Oscilace tlaku při provozu: Obvykle způsobeno chybným nastavením PID nebo rezonancí potrubí. Řešení: přidat tlumicí objem, přeladit PID.
• Pomalá odezva na změnu setpointu: Příliš malý průřez ventilu nebo dlouhé potrubí. Řešení: zvolit ventil s vyšším průtokovým koeficientem Kv.
• Drift snímače: Snímač ztrácí kalibraci vlivem teploty nebo vibrací. Řešení: pravidelná kalibrace, volba snímače s teplotní kompenzací.

Pro průmyslové instalace jsou vhodné kovové úpravné jednotky schopné pracovat do 18 bar, které zajišťují úpravu vzduchu před vstupem do regulačního obvodu. Pro robustní aplikace ve výrobních linkách jsou určeny úpravné jednotky řady I8, navržené pro nepřetržitý provoz v náročných podmínkách.

Správné zapojení ventilů v lince musí respektovat pořadí: filtr, regulátor, maznice (pokud je vyžadována), až pak proporcionální ventil. Opačné pořadí způsobuje znečištění proporcionálního ventilu a jeho předčasné selhání.

Náš pohled: Co většina odborníků přehlíží při výběru regulace

Po praktických aplikacích je čas zamyslet se nad tím, co v praxi často uniká pozornosti. Při návrhu systémů plynulé regulace se většina diskusí točí kolem výběru ventilu a snímače. To je ale jen část problému.

Nejčastěji přehlíženým faktorem je rychlost reakce celého systému, nikoli jen ventilu samotného. Ventil může mít dobu odezvy 20 ms, ale pokud je zapojen na konci 10 metrů potrubí s malým průřezem, skutečná odezva tlaku na místě spotřeby bude mnohonásobně pomalejší. Tento rozdíl mezi specifikací ventilu a reálnou odezvou systému způsobuje problémy, které se obtížně diagnostikují.

Druhým přehlíženým aspektem je kvalita řídicího signálu. Integrace s PLC umožňuje uzavřenou smyčku řízení pro vysokou přesnost, ale pouze tehdy, pokud je analogový signál bez rušení. Elektromagnetické rušení od frekvenčních měničů nebo svářeček v blízkosti kabeláže způsobuje chvění ventilu a nestabilitu tlaku. Stínění kabelů a správné uzemnění jsou stejně důležité jako výběr ventilu.

Třetím faktorem je analýza skutečných požadavků procesu před výběrem technologie. Mnoho instalací používá proporcionální ventily tam, kde by postačil jednoduchý nastavitelný regulátor, a naopak. Detailní analýza dynamiky procesu, rozsahu tlaků a požadované přesnosti ušetří náklady i komplikace při uvádění do provozu. Více o proměnlivém tlaku v praxi pomůže při správném nastavení požadavků.

Řešení pro plynulou regulaci tlaku – nabídka na míru

Po expertním názoru vám doporučíme konkrétní řešení pro plynulou regulaci tlaku. Správná regulace začíná u zdroje stlačeného vzduchu a pokračuje přes úpravu vzduchu až po koncové prvky.

Pro průmyslové aplikace vyžadující stabilní a čistý vzduch nabízíme šroubové kompresory s plynulou regulací výkonu, které zajišťují konstantní tlak i při proměnlivé spotřebě. Před vstupem do regulačního obvodu je nutná správná úprava stlačeného vzduchu pomocí filtrů a regulátorů. Pro rozvod vzduchu po hale nebo stavbě jsou k dispozici potrubní rozvody s minimálními tlakovými ztrátami. Kontaktujte nás pro individuální konzultaci a výběr komponent přesně pro vaši aplikaci.

Často kladené otázky

Jak funguje proporcionální ventil při plynulé regulaci tlaku?

Proporcionální ventily používají solenoid řízený elektrickým signálem a zpětnou vazbu snímačů, což umožňuje plynulé a přesné řízení tlaku bez skokových změn.

Kde je plynulá regulace tlaku nezbytná?

Je zásadní v aplikacích automatizace a robotiky, kde dochází k rychlým změnám tlaku. Proporcionální regulace je klíčová pro dynamické průmyslové aplikace, kde běžná regulace nestačí.

Jaké výhody přináší plynulá regulace ve stavebnictví?

Zvyšuje bezpečnost, efektivitu a prodlužuje životnost komponent. Plynulá regulace eliminuje výkyvy tlaku a zajišťuje stabilní výkon nářadí při různých délkách hadic a různém počtu zapojených přístrojů.

Co je základním technickým prvkem plynulé regulace?

Klíčové jsou proporcionální ventily doplněné snímači tlaku a řízením přes PLC. Proporcionální ventily a PLC umožňují uzavřenou smyčku pro vysokou přesnost regulace v reálném čase.
