Typy vzduchových filtračních systémů pro výrobu

TL;DR:

• Špatná volba filtračního systému může vést k předčasnému opotřebení nástrojů, vyššímu energetickému výkonu a zdravotním rizikům. Výběr závisí na průtoku, požadované třídě čistoty podle ISO 8573 a konkrétním provozu. Správná údržba a kombinace různých filtrů jsou klíčem k dlouhodobé efektivitě a kvalitě výroby.

Nesprávná volba vzduchového filtračního systému ve výrobě nebo automotive provozu může způsobit předčasné opotřebení nástrojů, zmetky na výrobní lince i zdravotní rizika pro obsluhu. Náklady na nekvalitní filtraci se projeví rychle: vyšší spotřeba energie, zkrácená životnost kompresorů, reklamace. Tento přehled pokrývá klíčová kritéria výběru, hlavní typy filtračních systémů a jejich srovnání podle parametrů, které jsou v praxi rozhodující. Cílem je poskytnout technikům a manažerům přehled, který usnadní rozhodování při návrhu nebo modernizaci filtračního systému.

Obsah

• Kritéria výběru vzduchových filtračních systémů ve výrobě
• Mechanické filtry: základní typy a vhodné aplikace
• Koalescenční a aktivní uhlíkové filtry: vyšší úroveň čistoty
• Porovnání efektivity jednotlivých filtračních systémů
• Praktické tipy pro údržbu a servis vzduchových filtrů
• Filtrace není jen technický detail
• Řešení filtrace stlačeného vzduchu pro váš provoz
• Nejčastější dotazy

Klíčové Poznatky

Kritéria výběru vzduchových filtračních systémů ve výrobě

Výběr správného filtračního systému začíná analýzou konkrétního provozu. Každé odvětví má jiné požadavky: lakovny potřebují vzduch bez olejových par, potravinářství vyžaduje bakteriologicky čistý vzduch, strojírenství řeší hlavně ochranu pneumatických nástrojů před prachem a vlhkostí.

Základním referenčním rámcem je norma ISO 8573, která definuje třídy čistoty stlačeného vzduchu podle obsahu pevných částic, vlhkosti a oleje. Třída 1 odpovídá nejvyšší čistotě, třída 5 nebo 6 postačuje pro méně náročné aplikace. Při výběru filtru je nutné znát požadovanou třídu pro daný provoz a podle ní volit typ a počet filtračních stupňů.

Hlavní kritéria při výběru:

• Průtok vzduchu (l/min nebo m³/hod): Filtr musí pokrýt maximální průtok bez výrazného tlakového spádu.
• Třída filtrace dle ISO 8573: Určuje, jaká kombinace filtrů je nutná pro splnění požadavků.
• Filtrace oleje, pevných částic a vlhkosti: Každý z těchto parametrů řeší jiný typ filtru nebo jejich kombinace.
• Provozní a pořizovací náklady: Zahrnují cenu filtrační vložky, frekvenci výměn a energetické ztráty tlakovým spádem.
• Dostupnost náhradních dílů a servisní podpora: Klíčové pro minimalizaci prostojů.
• Montážní podmínky a dostupnost pro obsluhu: Ovlivňuje rychlost a náklady na pravidelnou údržbu.

Filtrace má zásadní vliv na zdraví a bezpečnost zaměstnanců. Kontaminovaný vzduch v pneumatickém systému může způsobit nejen poruchy strojů, ale i vážné zdravotní komplikace při přímém kontaktu s pracovníky.

Profesionální tip: Při návrhu filtračního systému vždy počítejte s rezervou průtoku minimálně 20 %. Provozní podmínky se mění a poddimenzovaný filtr způsobí tlakový spád, který prodraží provoz celé linky.

Rozpočtové plánování by mělo zahrnovat nejen pořizovací cenu, ale i celkové náklady za 3 až 5 let provozu. Levný filtr s drahou nebo těžko dostupnou vložkou může být v dlouhodobém horizontu nákladnější než prémiové řešení s dostupnými díly.

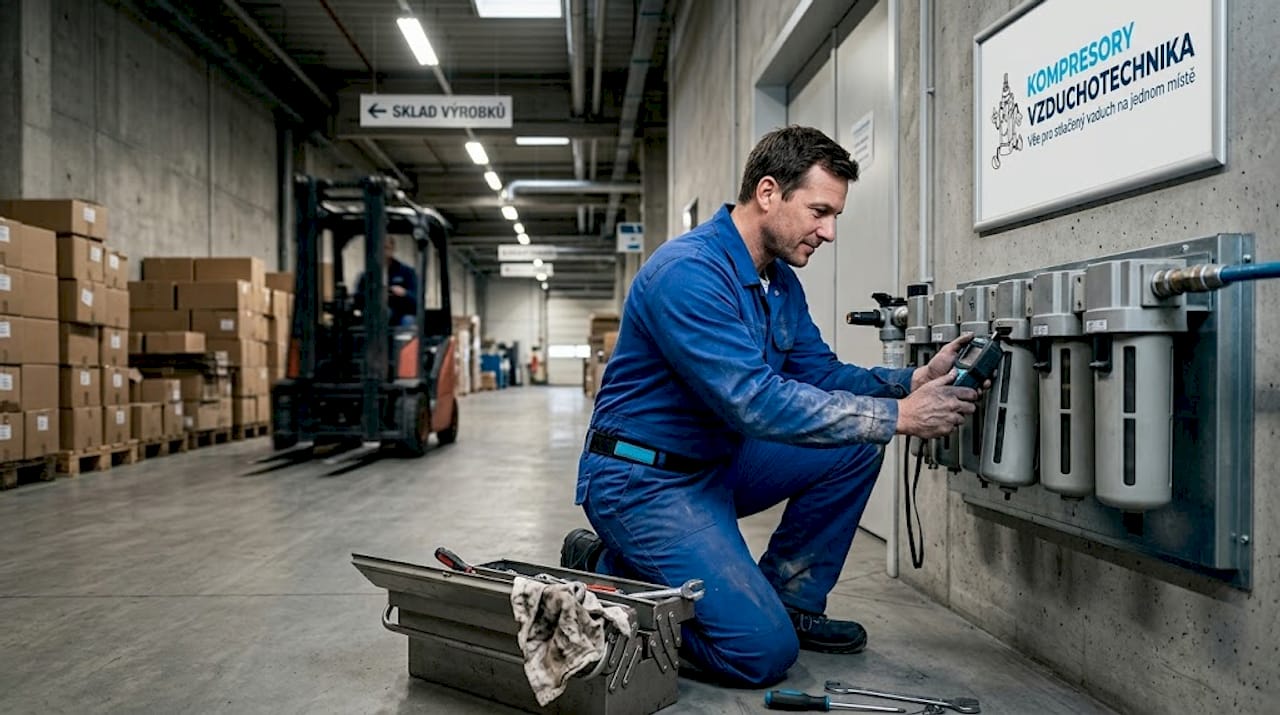

Mechanické filtry: základní typy a vhodné aplikace

Po vyjasnění kritérií přejdeme k jednotlivým hlavním typům, počínaje mechanickými filtry. Mechanická filtrace je nejrozšířenější a nejdostupnější technologie v průmyslovém prostředí. Princip je přímočarý: vzduch prochází vláknitým nebo membránovým médiem, které zachytí pevné částice nad určitou velikostí.

Rozeznáváme dva základní podtypy:

• Předfiltry (hrubá filtrace): Zachytávají částice nad 5 až 40 mikronů. Chrání jemnější filtry a prodlužují jejich životnost. Instalují se jako první stupeň za kompresorem.
• Jemné filtry: Zachytávají částice od 1 mikronu, v některých provedeních až od 0,01 mikronu. Vhodné pro ochranu pneumatických nástrojů a ventilů.

Filtry pro odstranění částic jsou standardním vybavením každé průmyslové kompresorové stanice. Chrání zařízení před abrazivním poškozením a ucpáváním ventilů.

Výhody mechanických filtrů:

• Nízká pořizovací cena
• Jednoduchá instalace a obsluha
• Dostupné náhradní vložky
• Vhodné pro velký rozsah průtoků
• Minimální nároky na obsluhu

Nevýhody:

• Neřeší olejovou mlhu ani olejové páry
• Neodstraňují vlhkost (kondenzát)
• Při zanášení roste tlakový spád

Profesionální tip: Sací filtry kompresorů jsou první linií ochrany celého systému. Jejich zanášení přímo zvyšuje příkon kompresoru a zkracuje životnost šroubového nebo pístového soustrojí. Výměna sacího filtru je nejlevnější preventivní opatření v celé kompresorové stanici.

Mechanické filtry jsou ideální volbou pro provozy, kde je hlavním problémem prach, písek nebo hrubé pevné nečistoty, například ve slévárnách, dřevozpracujícím průmyslu nebo stavebnictví. Pro náročnější aplikace slouží jako první stupeň víceúrovňového filtračního systému.

Koalescenční a aktivní uhlíkové filtry: vyšší úroveň čistoty

Kde mechanická filtrace nestačí, následují pokročilejší typy filtrace: koalescenční a uhlíkové. Tyto filtry řeší problémy, které mechanické médium nedokáže zachytit: olejové aerosoly, páry a pachy.

Koalescenční filtry fungují na principu shlukování (koalescence) drobných kapének oleje nebo vody. Malé kapénky se zachytí na vláknitém médiu, spojí se do větších kapek a gravitací odtékají do sběrné nádoby. Výsledkem je vzduch s výrazně sníženým obsahem olejových aerosolů, splňující požadavky ISO 8573 a filtrace oleje na třídy 1 nebo 2.

Aktivní uhlíkové filtry zachytávají uhlovodíkové páry a odstraňují pachy. Pracují na principu adsorpce: molekuly nečistot se váží na povrch aktivního uhlí. Jsou nezbytné všude tam, kde vzduch přichází do kontaktu s výrobkem nebo s obsluhou přímo, například v lakovnách nebo potravinářských provozech.

Nevýhody pokročilých filtrů:

• Vyšší pořizovací cena oproti mechanickým filtrům
• Nutnost sledovat stupeň saturace (nasycení) uhlíkové náplně
• Koalescenční filtry vyžadují pravidelné vypouštění kondenzátu
• Citlivost na překročení maximálního průtoku

Profesionální tip: Ultračisté filtry pro výrobu jsou nutností v aplikacích, kde vzduch přichází do kontaktu s výrobkem. Saturovaná uhlíková náplň přestane filtrovat bez viditelného varování, proto je nutné dodržovat výměnné intervaly bez ohledu na vizuální stav filtru.

Porovnání efektivity jednotlivých filtračních systémů

Po představení základních typů filtrace je vhodné porovnat je vedle sebe podle klíčových parametrů. Volba správného systému ovlivňuje náklady na údržbu i kvalitu výrobků, proto má smysl věnovat srovnání pozornost.

Doporučení podle typu provozu:

• Strojírenství a automotive (obecné): Předfiltr + jemný mechanický filtr. Dostačuje pro ochranu pneumatických nástrojů a ventilů.
• Lakovny a povrchové úpravy: Předfiltr + koalescenční filtr + aktivní uhlík. Splňuje požadavky na třídu 1 dle ISO 8573.
• Potravinářství a farmacie: Víceúrovňová filtrace s koalescenčním a uhlíkovým stupněm, případně sterilní filtr.
• Svařování a slévárenství: Robustní předfiltry s vysokou záchytnou kapacitou pevných částic.

Pro většinu výrobních provozů platí, že optimální řešení kombinuje alespoň dva stupně filtrace. Jednoduchý jednofázový filtr pokryje základní požadavky, ale pro splnění norem ISO 8573 třídy 1 nebo 2 je vícestupňová filtrace nezbytná.

Praktické tipy pro údržbu a servis vzduchových filtrů

Efektivita filtrace nekončí správnou volbou systému, klíčová je také pravidelná údržba a kontrola. Zanedbaná údržba způsobuje postupný nárůst tlakového spádu, který přímo zvyšuje spotřebu energie a zatěžuje kompresor.

Doporučený postup údržby filtračního systému:

1. Stanovte výměnné intervaly podle doporučení výrobce a skutečného zatížení provozu. Standardně každých 6 až 12 měsíců, v prašném prostředí kratší.
2. Sledujte tlakový spád na filtru pomocí manometrů před a za filtrem. Nárůst spádu nad 0,2 bar signalizuje zanášení.
3. Pravidelně vypouštějte kondenzát ze sběrných nádob, ideálně automatickým odvaděčem kondenzátu.
4. Kontrolujte vizuální stav vložek při každé plánované prohlídce.
5. Veďte servisní záznamy: Datum výměny, typ vložky, naměřené hodnoty tlakového spádu. Digitální monitoring umožňuje prediktivní údržbu.
6. Používejte výhradně originální náhradní díly. Neoriginální vložky mohou nesplňovat deklarovanou filtrační třídu a způsobit reklamace nebo poruchy.

Pravidelná výměna filtrů zásadně ovlivňuje účinnost celého systému. Zanedbaná výměna vložky koalescenčního filtru může způsobit průnik oleje do výrobku nebo nástroje, jehož oprava je mnohonásobně dražší než cena vložky.

Profesionální tip: Při plánování údržby zohledněte sezónní výkyvy. V zimě kondenzuje v potrubí více vlhkosti, filtry se zanáší rychleji. Přizpůsobte intervaly kontrol ročnímu období, zejména u výměny sacích filtrů a odvaděčů kondenzátu.

Pro provozy s více kompresory nebo rozsáhlejší sítí stlačeného vzduchu jsou vhodné jednotky úpravy vzduchu, které integrují filtraci, regulaci tlaku a mazání do jednoho kompaktního celku. Zjednodušují obsluhu a snižují počet servisních bodů.

Filtrace není jen technický detail

V praxi se setkáváme s tím, že filtrační systém bývá při návrhu kompresorové stanice podceňován. Investice do kompresoru je viditelná, investice do filtrace méně. Přitom špatně zvolený nebo zanedbaný filtr způsobí více škody než průměrný kompresor s dobrou filtrací.

Zkušenosti z automotive a výrobních provozů ukazují jeden opakující se vzorec: problémy s kvalitou výroby nebo reklamacemi se zpětně dohledají k zanedbanému filtračnímu systému. Olejová kontaminace v lakovně, vlhkost v pneumatickém nářadí nebo prach v řídicích ventilech jsou přímým důsledkem nedostatečné nebo neudržované filtrace.

Doporučujeme přistupovat k filtraci jako k investici, nikoliv jako k nákladu. Správně navržený a udržovaný systém vrátí investici v podobě nižší poruchovosti, delší životnosti nástrojů a nižšího počtu zmetků. Normy ISO 8573 nejsou jen formální požadavek, jsou praktickým návodem, jak nastavit filtraci tak, aby chránila výrobu i lidi.

Řešení filtrace stlačeného vzduchu pro váš provoz

Na Kompresory-vzduchotechnika.cz najdete kompletní sortiment pro průmyslovou filtraci stlačeného vzduchu. Od mechanických předfiltrů přes koalescenční filtry až po aktivní uhlíkové stupně, vše v souladu s normami ISO 8573.

Nabídka zahrnuje kompaktní úpravy filtrace pro menší provozy i komplexní víceúrovňové systémy pro náročné průmyslové aplikace. Produkty jsou dostupné s technickou podporou a poradenstvím při výběru správné třídy filtrace pro konkrétní aplikaci. Přehled dostupných řešení a technické parametry najdete přímo na webu, kde je možné filtrovat podle průtoku, třídy filtrace i výrobce.

Nejčastější dotazy

Jaký typ vzduchového filtru je nejvhodnější pro lakovnu?

Pro lakovny jsou vhodné koalescenční a aktivní uhlíkové filtry, protože efektivně odstraňují olejové páry a pachy, které by jinak kontaminovaly povrchovou úpravu.

Jak často je nutné měnit filtry ve výrobním prostředí?

Doporučený interval je každých 6 až 12 měsíců, přičemž pravidelná výměna filtrů přímo ovlivňuje účinnost systému. V prašném nebo vlhkém prostředí je nutné intervaly zkrátit.

Proč je důležité řídit se normami ISO 8573 při výběru filtrace?

Normy ISO 8573 definují mezinárodní třídy čistoty vzduchu, které zajišťují bezpečný provoz strojů a splnění požadavků na kvalitu výroby.

Jak poznám, že je filtrační systém zanesený?

Hlavním příznakem je pokles tlaku za filtrem, snížený výkon pneumatických nástrojů a nepravidelný chod zařízení. Sledování tlakového spádu je nejspolehlivější metoda včasné detekce zanášení.
