Proces sušení stlačeného vzduchu: průvodce pro techniky

Stručně:

• Proces sušení stlačeného vzduchu odstraňuje vlhkost, což chrání zařízení a výrobky před korozí a poškozením. Volba technologie, ať už kondenzační nebo adsorpční, závisí na požadované suchosti vzduchu a podmínkách okolí. Správná instalace a pravidelná údržba jsou klíčem k efektivnímu a spolehlivému provozu systému.

Proces sušení stlačeného vzduchu je definován jako řízené odstraňování vlhkosti ze stlačeného vzduchu před jeho vstupem do pneumatického systému nebo výrobního procesu. Vlhkost ve stlačeném vzduchu způsobuje korozi a poruchy zařízení, které vedou k neplánovaným prostojům a poškození výrobků. Klíčovým parametrem celého procesu je tlakový rosný bod (PDP), tedy teplota, při níž vzduch za daného tlaku dosáhne nasycení vodní párou. Průmyslový standard pro běžné aplikace odpovídá hodnotě PDP +3 až +10 °C, zatímco náročné provozy vyžadují PDP až −40 °C a nižší. Správné sušení vzduchu v průmyslu chrání potrubí, ventily, nástroje i finální výrobky a přímo ovlivňuje spolehlivost celého vzduchového systému.

Jaké jsou základní metody sušení stlačeného vzduchu a jak fungují?

Průmysl využívá dvě hlavní technologie sušení: kondenzační sušičky a adsorpční sušičky. Každá pracuje na jiném fyzikálním principu a dosahuje jiných hodnot PDP. Výběr správné metody závisí na požadované kvalitě vzduchu a konkrétní aplikaci.

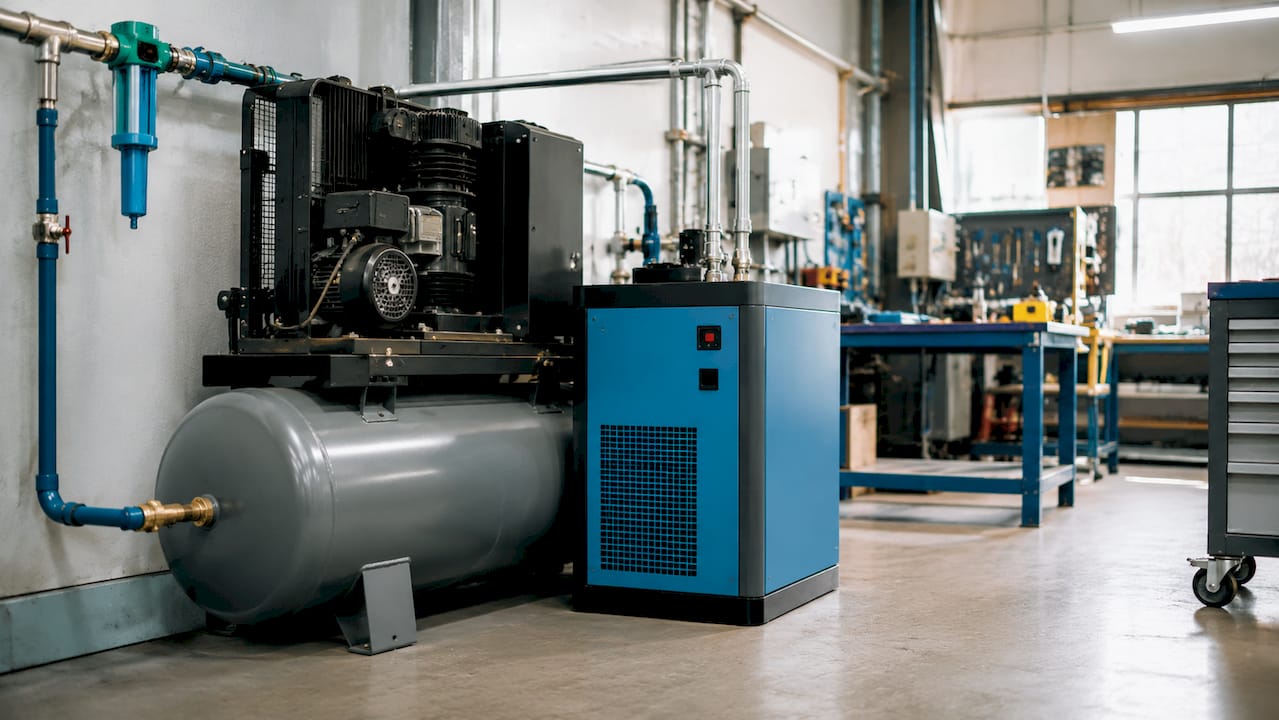

Kondenzační sušičky

Kondenzační sušičky ochlazují stlačený vzduch na teplotu blízkou bodu mrazu, čímž vynutí kondenzaci vodní páry. Vzniklý kondenzát se odvede přes automatický odvaděč. Kondenzační sušičky dosahují PDP v rozsahu +3 až +10 °C. Tento výsledek postačuje pro drtivou většinu průmyslových aplikací, od pohonu pneumatických nástrojů po lakování v automobilovém průmyslu. Moderní kondenzační sušičky kombinují nízkou spotřebu energie s minimální údržbou, proto patří k nejrozšířenějším řešením v průmyslových provozech.

Adsorpční sušičky

Adsorpční sušičky odstraňují vlhkost průchodem vzduchu přes vysoušecí materiál, nejčastěji aktivovaný oxid hlinitý nebo silikagel. Adsorpční sušičky dosahují PDP minimálně −40 °C, v některých provedeních až −70 °C. Takto nízké hodnoty jsou nezbytné ve farmacii, výrobě elektroniky nebo při lakování vysoké kvality, kde i minimální stopa vlhkosti poškodí výrobek nebo proces. Adsorpční sušičky se liší způsobem regenerace vysoušecího materiálu: bezteplotní regenerace spotřebuje část suchého vzduchu, vyhřívaná regenerace využívá elektrické ohřívače, vakuová regenerace pracuje bez spotřeby vzduchu. Volba metody regenerace přímo ovlivňuje provozní náklady a celkovou energetickou bilanci systému.

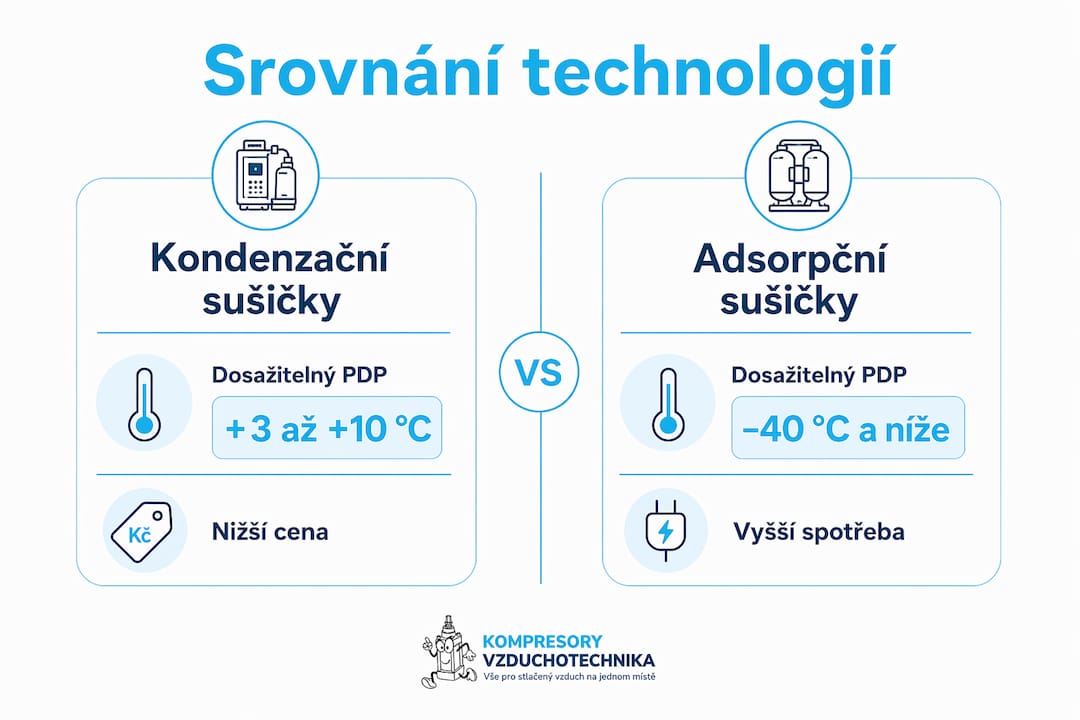

Srovnání obou technologií

Profesionální tip: Před výběrem sušičky vždy stanovte požadovaný PDP podle nejnáročnějšího spotřebiče v systému, nikoli podle průměrné potřeby. Poddimenzování sušičky vede k poruchám, předimenzování zbytečně zvyšuje provozní náklady.

Jak správně dimenzovat a připravit systém pro efektivní sušení vzduchu

Správná příprava systému před samotnou sušičkou rozhoduje o tom, jak efektivně a hospodárně bude celý proces probíhat. Technici, kteří tento krok podceňují, čelí vyšším nákladům na provoz a kratší životnosti sušiček.

Klíčové kroky při přípravě systému

1. Instalace dochlazovače. Dochlazovač snižuje teplotu vzduchu za kompresorem a odstraní 40–60 % vodní páry ještě před vstupem do sušičky. Menší množství vlhkosti na vstupu znamená menší zatížení sušičky a nižší spotřebu energie.

2. Správné dimenzování vzdušníku. Vzdušník (tlaková nádoba) plní funkci mokré nádrže, kde se vzduch uklidní a část vlhkosti zkondenzuje. Vzdušník je nutné pravidelně vypouštět, ideálně denně, aby se zabránilo hromadění kondenzátu a korozi nádrže i navazujícího potrubí.

3. Nastavení tlakového rosného bodu. PDP musí odpovídat nejnáročnější aplikaci v systému. Příliš nízký PDP zbytečně zvyšuje provozní náklady, příliš vysoký PDP vytváří riziko kondenzace vlhkosti v potrubí.

4. Instalace filtrů před sušičkou i za ní. Filtrace stlačeného vzduchu odstraňuje pevné částice a aerosoly oleje, které by jinak zanášely vysoušecí materiál nebo poškozovaly chladící okruh kondenzační sušičky.

5. Pravidelná kontrola odvaděčů kondenzátu. Nefunkční odvaděč je nejčastější příčinou průniku vlhkosti do sušeného vzduchu. Kontrola funkce odvaděčů patří do každého plánu preventivní údržby.

Profesionální tip: Umístěte vzdušník vždy před sušičku, nikoli za ni. Za sušičkou vzdušník akumuluje suchý vzduch a funguje jako zásobník pro špičkové odběry. Před sušičkou slouží jako separátor vlhkosti a chrání sušičku před přetížením.

Funkce dochlazovače je přitom podceňována více, než by měla být. Správně dimenzovaný dochlazovač umožňuje použití menší sušičky, což snižuje jak pořizovací cenu, tak provozní náklady po celou dobu životnosti systému. Investice do dochlazovače se proto vrátí rychleji, než technici obvykle očekávají.

Jaké jsou běžné problémy a chyby v procesu sušení stlačeného vzduchu?

Problémy se sušením vzduchu mají ve většině případů společného jmenovatele: špatné dimenzování nebo zanedbání údržby. Identifikace příčiny je přitom rychlá, pokud víte, kde hledat.

Nejčastější provozní problémy zahrnují:

• Průnik vlhkosti za sušičku. Příčinou bývá přetížená sušička, nefunkční odvaděč kondenzátu nebo poddimenzovaný dochlazovač. Výsledkem je koroze potrubí a selhání pneumatických zařízení.
• Zamrzání kondenzační sušičky. Nastává při poklesu teploty vzduchu na vstupu pod provozní minimum sušičky nebo při nadměrném průtoku. Zamrzlá sušička přestane odvádět kondenzát a vlhkost proniká do systému.
• Nadměrné sušení. Nadměrné sušení zvyšuje provozní náklady a spotřebu energie bez přidané hodnoty pro výrobní proces. Typicky vzniká použitím adsorpční sušičky tam, kde kondenzační sušička plně postačuje.
• Zanášení vysoušecího materiálu olejem. Olej z kompresoru, který neodchytí vstupní filtr, rychle degraduje aktivovaný oxid hlinitý nebo silikagel. Výsledkem je zkrácená životnost náplně a zhoršení PDP.
• Nefunkční automatické odvaděče. Odvaděče kondenzátu se ucpávají nebo selhávají mechanicky. Bez pravidelné kontroly zůstane závada nepovšimnuta a kondenzát se hromadí v systému.

Nesušený stlačený vzduch vede ke korozi potrubí, selhání pneumatických zařízení, kontaminaci výrobků a neplánovaným prostojům. Správná úprava vzduchu není volitelnou funkcí systému, ale podmínkou jeho spolehlivého provozu.

Diagnostika stavu sušení je nejspolehlivější pomocí kontinuálního měření PDP přímo v potrubí za sušičkou. Odchylka od nastavené hodnoty o více než 2–3 °C signalizuje problém, který vyžaduje okamžitou kontrolu. Sledování kvality stlačeného vzduchu v reálném čase výrazně zkracuje dobu reakce na poruchy a snižuje náklady na neplánované opravy.

Jak vybrat vhodnou technologii sušení vzduchu?

Výběr mezi kondenzační a adsorpční sušičkou závisí na třech faktorech: požadovaném PDP, charakteru aplikace a provozních nákladech. Technici, kteří tento výběr podceňují, buď přeplácejí za zbytečně vysokou kvalitu vzduchu, nebo riskují poruchy z nedostatečného sušení.

Kdy postačuje kondenzační sušení

Kondenzační sušička je správnou volbou pro aplikace, kde PDP +3 až +10 °C plně vyhovuje. Patří sem pohon pneumatických nástrojů ve strojírenství, provoz pneumatických válců a ventilů, lakování v automobilovém průmyslu nebo provoz vzduchových rozvodů ve stavebnictví. Chlazené sušičky jsou energeticky hospodárné a vyžadují minimální údržbu, proto jsou nejčastější volbou pro průmyslové provozy bez extrémních nároků na suchost vzduchu.

Kdy je nutná adsorpční sušička

Adsorpční sušička je nezbytná všude tam, kde hrozí kondenzace vlhkosti při nízkých teplotách nebo kde vlhkost přímo ohrožuje výrobek. Typické aplikace zahrnují farmaceutickou výrobu, výrobu a montáž elektroniky, potravinářský průmysl a aplikace v prostředí s teplotami pod bodem mrazu, například venkovní rozvody v zimním provozu.

Profesionální tip: Pokud systém obsahuje venkovní rozvody nebo prochází prostory s teplotami pod 0 °C, vždy zvolte adsorpční sušičku bez ohledu na charakter výrobního procesu. Kondenzát v mrazivém prostředí zamrzá a způsobuje mechanické poškození potrubí i armatur.

Energetické a provozní aspekty volby technologie jsou přitom klíčové pro celkovou ekonomiku provozu. Optimalizace rosného bodu je jedním z nejrychlejších způsobů, jak snížit provozní náklady bez investice do nového zařízení. Nastavení PDP o 5 °C výše, pokud to aplikace dovolí, může u kondenzační sušičky znatelně snížit spotřebu chladiva a elektrické energie.

Klíčové poznatky

Správné sušení stlačeného vzduchu vyžaduje kombinaci vhodné technologie sušení, správně dimenzovaného dochlazovače a pravidelné údržby odvaděčů kondenzátu.

Sušení vzduchu v praxi: co jsem se naučil po letech v provozu

Pracuji s pneumatickými systémy řadu let a jedno pozorování se opakuje bez výjimky: technici řeší problémy se sušením vzduchu až poté, co se projeví jako porucha. Koroze v potrubí, zamrzlý odvaděč nebo znehodnocená šarže výrobku jsou vždy dražší než preventivní opatření.

Nejčastější chyba, kterou vidím, je výběr sušičky podle ceny pořízení, nikoli podle celkových nákladů na provoz. Adsorpční sušička s bezteplotní regenerací spotřebuje část suchého vzduchu na regeneraci náplně. U velkých systémů tato ztráta představuje nezanedbatelné provozní náklady. Přechod na vyhřívanou regeneraci nebo vakuovou regeneraci se v takovém případě vrátí do dvou let.

Druhá věc, která mě stále překvapuje, je podceňování dochlazovače. Technici investují do výkonné sušičky, ale instalují podrozměrný dochlazovač. Sušička pak pracuje na hranici kapacity, spotřebuje více energie a dříve se opotřebí. Správný dochlazovač je levnější než předimenzovaná sušička.

Doporučuji každému technikovi zavést pravidelné měření PDP minimálně jednou za měsíc, ideálně kontinuálně. Odchylka od nastavené hodnoty je první signál problému, který ještě nezpůsobil škodu. Konzultace s odborníky na pneumatickou bezpečnost v průmyslu před návrhem systému ušetří více peněz, než kolik stojí samotná konzultace.

— Zdeněk

Sušičky a úprava vzduchu od Kompresory-vzduchotechnika

Kompresory-vzduchotechnika nabízí technické poradenství při výběru sušiček a zařízení na úpravu stlačeného vzduchu pro průmyslové i řemeslné provozy. Odborníci Kompresory-vzduchotechnika pomohou správně dimenzovat systém od kompresoru přes dochlazovač až po sušičku a filtraci.

Pro průmyslové zákazníky jsou k dispozici jednotky úpravy vzduchu zahrnující filtry, regulátory tlaku a odvaděče kondenzátu. Kompresory-vzduchotechnika zajišťuje také dodávku trubek pro rozvody stlačeného vzduchu vhodných pro instalaci za sušičkou. Technická podpora je dostupná pro návrh i servis celého systému úpravy vzduchu.

Časté dotazy

Co je tlakový rosný bod a proč je důležitý?

Tlakový rosný bod (PDP) je teplota, při níž stlačený vzduch za daného tlaku dosáhne nasycení vodní párou. Čím nižší PDP, tím sušší vzduch a nižší riziko kondenzace vlhkosti v systému.

Jaký PDP potřebuji pro běžný průmyslový provoz?

Pro většinu průmyslových aplikací postačuje PDP v rozsahu +3 až +10 °C, který zajistí kondenzační sušička. Náročné aplikace jako farmacie nebo elektronika vyžadují PDP −40 °C a nižší.

Jak často je nutné vypouštět kondenzát ze vzdušníku?

Vzdušník je nutné vypouštět denně, nebo instalovat automatický odvaděč kondenzátu. Pravidelné vypouštění zabraňuje korozi nádrže a průniku vlhkosti do navazujícího potrubí.

Proč kondenzační sušička přestane správně fungovat?

Nejčastější příčiny jsou přetížení sušičky při špičkovém odběru, nefunkční odvaděč kondenzátu nebo nedostatečné předchlazení vzduchu dochlazovačem. Pravidelná kontrola těchto komponent předchází poruchám.

Kdy se vyplatí přejít z kondenzační na adsorpční sušičku?

Přechod je nutný při požadavku na PDP nižší než 0 °C, při provozu v prostorách s mrazivými teplotami nebo při výrobě citlivé na jakékoli stopy vlhkosti ve vzduchu.
