Sestava kompresor + sušička + filtrace - SAP5,5/270S
Kód: SAP5-5/270SSouvisející produkty
Detailní popis produktu
Litinový kompresor ATMOS Perfect 5,5/270S
Popis kompresoru
Průmyslový, pomaloběžný, litinový, pístový kompresor pro profesionální výrobu stlačeného vzduchu vhodný pro pravidelný každodenní provoz přerušovaného charakteru s určením do řemeslnických provozoven (autoservisy, pneuservisy, lakovny, montážní dílny, apod.) Tři volitelné varianty kompresoru s horizontálními vzdušníky splňují většinu požadavků ve smyslu dostatečné objemové zásoby vzduchu a tím méně často dynamicky namáhaného soustrojí nebo čtvrtou variantou prosté úspory místa v provozovně s půdorysnou plochou pod 0,5 m2. (Varianta na vertikálním vzdušníku.) Ideální pracovní stroj – v posledních letech je Perfect instalován v řadě bioplynových stanic v ČR i zahraničí, kde spolehlivě pracuje v nepřetržitých provozech. Za podmínky správného nadimenzování z hlediska zatížení a četnosti spínání. Pracovní podmínky jsou uvedeny v příslušném návodu na obsluhu a údržbu, který je standardní součástí záruční dokumentace.
Konstrukce kompresoru Perfect
Klíčovým atributem v rámci návrhu technického řešení konstrukce kompresoru typové řady Perfect, zadaným konstruktérům a technologům firmy ATMOS, byla (a stále je) . VYSOKÁ SPOLEHLIVOST
Základní dispozice kompresoru je horizontální nebo vertikální, určená primárně k umístění na vzdušník. Kompresor je spojen s elektromotorem přes klínový řemen, který je navržen s ohledem na max. životnost ložisek. Součástí pístového agregátu je velký chladicí ventilátor, který prohání vzduch přes bohatě dimenzovaná chladicí žebra hlavy a válců s dostatečnou plochou. Elektrický motor je chráněn proti přetížení (nadproudovou ochranou). Kompresor je vybaven jednoduchým tlumením vibrací gumovými elementy (gumová kolečka, popř. silentblok)
Robustní litinový pístový agregát o nízké rychlosti otáčení
Kompresor Perfect 5,5 je osazen jednostupňovým tříválcovým pomaloběžným agregátem z jakostní litiny. Ve srovnání s relevantními modely, se pístový agregát, díky dodržení specifických výrobních tolerancí, vyznačuje relativně vysokou účinností přeměny elektrické energie na stlačený vzduch. Léty prověřený pístový agregát LB 75 pracuje v oblasti otáček, které jsou pro jeho činnosti nejoptimálnější. Nízký počet otáček ve spojení s uložením ložisek klikové hřídele v bohatě dimenzované klikové skříni z jakostní litiny je základním předpokladem vysoké spolehlivosti stroje i relativně nízké úrovně emitovaného hluku. Tříválcový agregát má rovnoměrný chod a celkový výkon je rozložen (po 33,3%) do třech prvků (válců).
Regulace kompresoru
Dvoupolohová: start-stop ekonomická regulace chodu umožňuje běh stroje jen po nezbytnou dobu nutnou pro zajištění stabilní dodávky stlačeného vzduchu do systému rozvodu stlačeného vzduchu.
Rychlý a komfortní servisní přístup
Otevřená verze kompresoru zajišťuje pohodlný přístup ke všem konstrukčním uzlům stroje a rychlý a efektivní
servisní zásah. Ventilátor je umístěn tak, aby mohl být snadno čištěn. Vzduchový filtr, klínový řemen, olejové hrdlo, olejoznak a další klíčové „servisní" komponenty jsou jednoduše přístupné.
Nižší úroveň hlučnosti
Díky bohatě dimenzovanému bloku z jakostní litiny ve spojení s nízkou rychlostí otáčení, je základní úroveň hluku emitovaná soustrojím, ve srovnání s relevantními pístovými kompresory významně nižší.
Montáž, výroba – zkoušky a kontrola jakosti
Každý jednotlivý kus pístového kompresoru Perfect má svého konkrétního mechanika, který jej složil a který je přímo zodpovědný za konkrétní kus stroje. Každý mechanik, má nad sebou kontrolního pracovníka, který v pravidelných intervalech dohlíží na proces výroby a který provede důkladné zkoušky a testy finálního výrobku.
Neexistuje tak výrobek, který by byl puštěn na prodejní trh bez řádných zkoušek.
Garance a záruky
S ohledem na vysokou spolehlivost výrobku a získaných zkušeností od řady spokojených koncových uživatelů (řádově tisíce instalací v ČR i zahraničí od zahájení výroby v roce 2004) poskytuje výrobce – ATMOS Chrást s.r.o. na pístový kompresor řady Perfect (při splnění všech podmínek pro provoz obsluhu a údržbu uvedených v záruční dokumentaci) mimořádně dlouhou záruku v délce 50 měsíců a naše společnost jako jediná na trhu prodlužuje tuto dobu na celých 5 let. Platí v případě dodržení záručních podmínek.
Základní data |
||||||||||
| Pístový agregát | LB 75 | |||||||||
| Počet a uspořádání válců | 5,5 W | |||||||||
| Počet stupňů komprese | jednostupňový | |||||||||
| Nasávané množství | 0,960 (m3/min) | |||||||||
| Výkonnost vztažená na sací podmínky | 0,750 (m3/min) | |||||||||
| Jmenovité otáčky pístového agregátu | 950 ot/min | |||||||||
| Vypínací tlak | 10 bar | |||||||||
| Spínací tlak | 8 bar | |||||||||
| Tlaková nádoba (vzdušník) | 270 l | |||||||||
| Provedení vzdušníku | vertikální | |||||||||
Pohon |
||||||||||
| Typ pohonu | elektromotor | |||||||||
| Jmenovitý výkon | 5,5 kW | |||||||||
| Jmenovité napětí | 400/50 V/Hz | |||||||||
| Jmenovité otáčky | 2 890 min | |||||||||
| Provedení stroje | IP54 | |||||||||
Ostatní parametry kompresoru |
||||||||||
| Emisní hladina akust. tlaku A LpA (Kompresor) | 78 dB(A) | |||||||||
| Objem olejové náplně kompresoru | 1,7 l | |||||||||
| Objem vzdušníku | 270 L | |||||||||
| Rozměry | 700 x 600 x 1 850 mm | |||||||||
| Hmotnost | 195 kg | |||||||||
| Výstup stlačeného vzduchu | G 1/2" | |||||||||
| Průřez kabelu | 5 x 1,5 YSLY | |||||||||
| Druh pracovní prostředí | ČSN 33 2000-3 | |||||||||
| Teplota pracovního prostředí | +5 až +45 °C | |||||||||
| Jištění | 25A vypínací charakteristika D | |||||||||
Vybavení sestavy kompresoru |
||||||||||
| Vzduchový filtr | ano | |||||||||
| Manometr pro tlak vzdušníku | ano | |||||||||
| Pojistný ventil | ano | |||||||||
| Vypouštěcí ventil kondenzátu ze vzdušníku | ano | |||||||||
| El.kabel s vidlicí | ano | |||||||||
| Tlakový spínač s nadproudovou ochranou | ano | |||||||||
| Chladící lamely pro zvýšení chlazení | ano | |||||||||
| Rosný bod vysušeného vzduchu | +3°C | |||||||||
| Kvalita ISO pevných částic | 1 | |||||||||
| Kvalita ISO zbytkového olej | 1 | |||||||||
| Maximální velikost pevných částic (µm) | 0,01 | |||||||||
| Zbytkový olej (mg/m3) | méně než 0,01 | |||||||||
| Účinnost zachycení a filtrace | 99,999+% | |||||||||

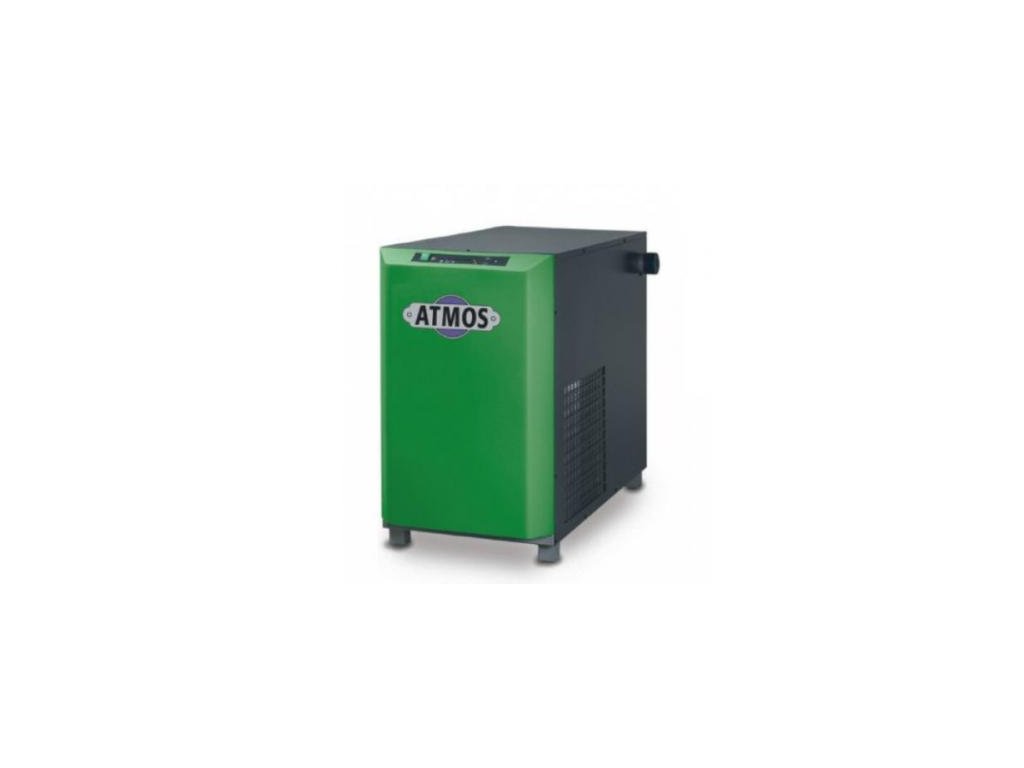

Kondenzační sušič stlačeného vzduchu řady AHD
Moderní technicky vyspělé sušiče vzduchu řady AHD, s tradicí již od roku 1948, patří mezi špičkové produkty ve své kategorii na světovém trhu.
Svým kapacitním rozsahem, pokrokovým konstrukčním a spolehlivým řešením, jsou předurčeny pro široké spektrum využití, ve všech průmyslových oblastech.
| Charakteristické rysy řady AHD | Limitní provozní podmínky |
| silný a efektivní výkon v kompaktních rozměrech značně zredukované provozní a servisní náklady minimální nároky na údržbu vysoká spolehlivost jednoduchá instalace extrémně tichý provoz |
Max. vstupní tlak : 16 Bar Min. vstupní tlak : 3 Bar Max. teplota vstupního vzduchu : +49°C Min. vstupní teplota vzduchu : +4,4°C Max. teplota prostředí : +43°C Min. teplota prostředí : +4,4°C |
Korekční součinitele pro různé provozní podmínky |
||||||||||||
| Teplota Přiváděného vzduchu °C |
Pracovní tlak (Bar) | |||||||||||
| 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||||||
| 25 | 1,50 | 1,57 | 1,63 | 1,67 | 1,72 | 1,76 | 1,81 | |||||
| 30 | 1,08 | 1,13 | 1,18 | 1,22 | 1,25 | 1,29 | 1,33 | |||||
| 35 | 0,87 | 0,92 | 0,96 | 1,0 | 1,03 | 1,07 | 0,93 | |||||
| 40 | 0,72 | 0,77 | 0,81 | 0,84 | 0,87 | 0,91 | 0,93 | |||||
| 45 | 0,60 | 0,62 | 0,68 | 0,71 | 0,74 | 0,78 | 0,80 | |||||

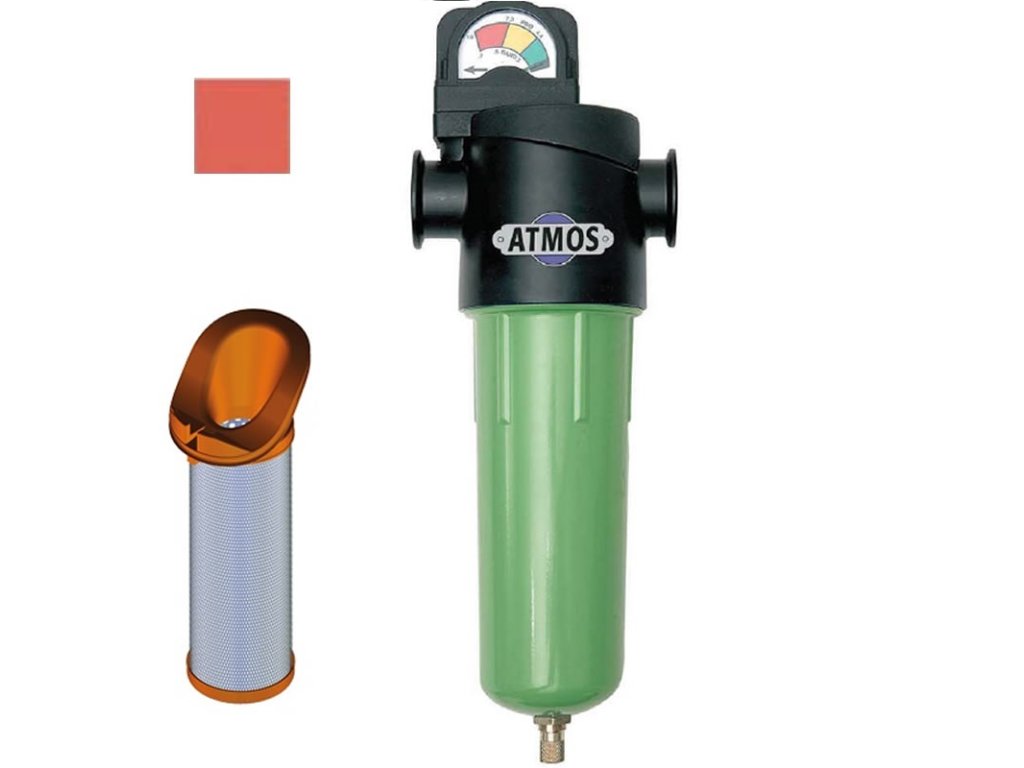

FILTRAČNÍ ELEMENTY NGF |
||||||||||||
| barva vložky |
řada | typ | třída kvality ISO pevných látek |
třída kvality ISO olej |
velikost pevných látek μm |
účinnost zachycení částic |
obsah zbytkového oleje mg/m³ |
max. Δp suchého filtru bar |
max. Δp smáčeného filtru bar |
|||
 |
SF | Centriflex | 3 | 5 | 3 | - | 5 | 0,06 | 0,07 | |||
 |
PF | Univerzální filtr | 2 | 4 | 1 | 99,999+% | 2 | 0,04 | 0,1 | |||
 |
HF | Vysoce výkonný jemný filtr | 1 | 1 | 0,01 | 99,999+% | méně než 0,01 | 0,04 | 0,12 | |||
 |
UF | Vysoce výkonný velmi jemný filtr | 1 | 1 | 0,01 | 99,999+% | méně než 0,0013 | 0,6 | 0,14 | |||
 |
CF | Filtr s aktivním uhlím | 1 | 1 | 0,01 | 99,999+% | méně než 0,0044 | 0,07 | - | |||
Doplňkové parametry
| Kategorie: | Pístové profi kompresory Atmos perfect |
|---|---|
| Záruka: | 5 let |
| Typ kompresoru: | Pístový kompresor |
| Tlak: | 10 Bar |
| Sací výkon: | 960 l/min |
| Výtlak: | 750 l/min |
| Objem tlakové nádoby: | 270 L |
| Provedení tlakové nádoby: | Stojatá |
| Připojení: | 1/2" |
| Příkon motoru: | 5,5 kW |
| Napětí sítě: | 400/50 V/Hz |
| Otáčky: | 950 ot/min |
| Počet válců: | 3 |
| ? Počet stupňů: | 1 stupňový |
| Mazání: | Olejové |
| ? Hlučnost: | 78 dB(A) |
| Rozměry: | 700 x 600 x 1 850 mm |
| Hmotnost: | 190 kg |
| Záruka: | 5 let pouze u nás |
| Příslušenství: | Silentbloky, Madlo |
| Motor: | Elektrický |
| Odhlučněný: | Ne |
| Pohon: | Klínové řemeny |
| Sušička vzduchu: | Ano |
| Využití: | Profesionální |
| Zástavba: | Stacionární |
| Rosný bod vysušeného vzduchu: | +3°C |
| Kvalita ISO pevných částic: | 1 |
| Kvalita ISO zbytkového olej: | 1 |
| Maximální velikost pevných částic (µm): | 0,01 |
| Zbytkový olej (mg/m3): | méně než 0,01 |
| Účinnost zachycení a filtrace: | 99,999+% |
-
