Filtrace, regulace a úprava stlačeného vzduchu
Úprava stlačeného vzduchu je neopomenutelnou součástí kompresorové soustavy. Upravovat stlačený vzduch potřebujete z toho důvodu, že v sobě přirozeně má částečky prachu, oleje a v neposlední řadě kondenzát. Tato kombinace je velice škodlivá pro každé zařízení, které ke kompresoru připojíte. Koroze, ucpávání a přidírání pohyblivých součástí zkracuje životnost ventilů, pneumatického nářadí i součástí automatizovaných linek. Proto vám přinášíme komplexní program úpravy vzduchu, který obsahuje sušičky vzduchu, filtry, regulátory tlaku, separátory a cyklónové odlučovače. Díky našemu programu úpravy vzduchu násobně prodloužíte životnost celé vaší kompresorové soustavě a vyhnete se drahým servisům či odstávkám linek. Více o tom, jak filtrovat a upravovat vzduch v pokračování.
#ShowMore#
Základní principy úpravy vzduchu:
- sušení - sušičky vzduchu (kondenzační sušičky, adsorpční sušičky, membránové sušičky)
- filtrace - vzduchové filtry dle ISO 8573 (filtrace vzduchu, vysokotlaké filtry, procesní filtry, vakuové filtry)
- regulace - regulátory tlaku vzduchu na rozvodech před samotnou aplikací
- zbavení se kondenzátu a oleje (cyklónové odlučovače, separace voda – olej)
Podle čeho se řídit? - Třídy kvality stlačeného vzduchu dle ISO 8573-1
Jak vědět, jakou kvalitu má mít stlačený vzduch pro vaší aplikaci? Vodítkem je norma ISO 8573-1. Kvalita vyrobeného vzduchu je v normě popsána sedmi třídami, od 0 až do 6. Každá třída má předepsaný maximální obsah pevných částic, vody a oleje. Pro různé aplikace a průtoky jsou tedy požadovány různé třídy čistoty. Například pro dílenský vzduch je normou nařízena kvalita 4-4-5. Toto trojčíslo udává tři předepsané třídy kvality v pořadí - třída kvality pro pevné částice, třída kvality pro vodu, třída kvality pro olej. Nejvyšší nároky jsou samozřejmě ve farmacii, v chemickém průmyslu a potravinářství.
Detailně od třídách kvality mluvíme v našem článku z poradny: Jak filtrovat stlačený vzduch
Úprava vzduchu krok za krokem
Za kompresor je nejvhodnější použít sušičku vzduchu, která nám zajistí odstranění kondenzátu. Mezi sušičku vzduchu a kompresor se doporučuje použít předfiltraci. Jiné požadavky mají řemeslníci a jiné jsou v lékařském prostředí. Proto je potřeba zjistit čistotu vzduchu v mikronech. Tuto filtraci pak řadíme za sušičku. Nakonec můžeme stlačený vzduch regulovat na požadovaný tlak (atmosféry). Veškeré příslušenství, které nám slouží k úpravě vzduchu se časem opotřebí a je potřeba vyměňovat filtrační vložky nebo granulát. K měření opotřebení filtrací využíváme indikace zanesení a nebo diferenční manometry. Toto příslušenství naleznete pouze u lepších filtrů pro úpravu stlačeného vzduchu.
Další články o úpravě vzduchu z naší poradny:
-
Úpravné jednotky; základní jednotky pro vzduch
-
Průmyslová filtrace; ISO 8573 - ISO 12500
-
Sušičky vzduchu; odstranění vlhkosti vzduchu
-
Regulátory tlaku; precizní robustní provedení
-
Cyklónové odlučovače; cyklónový princip filtrace
-
Separátory voda-olej; oddělují vodu od oleje
-hankison-susicka-vzduch-kompresor-tllak-kondenzace-rosny-bod.jpg)
Nejprodávanější
Výpis produktů
Jednotky úpravy vzduchu A1. Jednoduchá regulace stlačeného vzduchu pomocí regulátorů tlaku s filtrací vzduchu AFR v provedení 1/2" s průtokem vzduchu 4000 l/min. Součástí...
Upevňovací úhelník pro montáž miniaturních jednotek úpravy stlačeného vzduchu P2 a B2 ve velikosti 1/4". Vyrobeno z černě lakované oceli.
Regulátor tlaku vzduchu v kovovém provedení do 18 bar. Regulace stlačeného vzduchu s průtokem 850 l/min ve velikosti 1 závit 1/4". Rozsah regulace 0 - 12 bar. Použití zejména v...
Upevňovací převlečná matice velikosti 1 pro jednotky úpravy vzduchu FUTURA jako je regulátor tlaku nebo regulátor tlaku s filtrem. Pro montáž úhelníku pro připevnění jednotky.
Regulátor tlaku vzduchu s filtrem v kovovém provedení do 18 bar. Regulace stlačeného vzduchu s průtokem 2 600 l/min ve velikosti 2 závit 1/2". Rozsah regulace 0 - 12 bar....
Jednotky úpravy vzduchu A1. Mazání vzduchu pro pneumatické nářadí a automatizační techniku. Olej ve vzduchu prodlužuje životnost pneumatickým prvkům. Provedení maznice 1" s...
Náhradní nádobka k filtrační jednotce A2 - A2NF-10. Možnost jednoduché výměny nádobky pomocí zámku u následujících jednotek : A2F-10, A2S-10, A2U-10.
Náhradní nádobka k mazací jednotce A2 - A2NL-10. Možnost jednoduché výměny nádobky pomocí zámku u následujících jednotek : A2L-10, A2U-10.
Jednotky úpravy vzduchu A1. Jednoduchá regulace stlačeného vzduchu pomocí regulátorů tlaku s filtrací vzduchu AFR v provedení 1" s průtokem vzduchu 5 500 l/min. Součástí dodávky...
Miniaturní regulátor stlačeného vzduchu v plastovém provedení do 12 bar. Možnost regulace stlačeného vzduchu v rozmezí 0 - 10 atmosfér o maximálním průtoku 600 l/min. Připojení...
Filtrační vložka s filtrační schopností je vhodná pro výměnu o jednotek úpravy vzduchu A1. V provedení 5 um - 1/2" dokáže přefiltrovat 4 000 l/min vzduchu stlačeného na...
Náhradní olejoznak ke kompaktním filtrům značky METAL WORK velikosti 1/8" - 1/4".
Jednotky úpravy vzduchu A1. Jednoduchá filtrace vzduchu na 5 um. Provedení filtru 1/2" s průtokem vzduchu 5 000 l/min. Poloautomatické odpouštění kondenzátu v baňce.
Upevňovací úhelník pro jednotky úpravy vzduchu A2R-14, A2S-14. Uchycení pomocí převlečné matice na regulátoru tlaku.

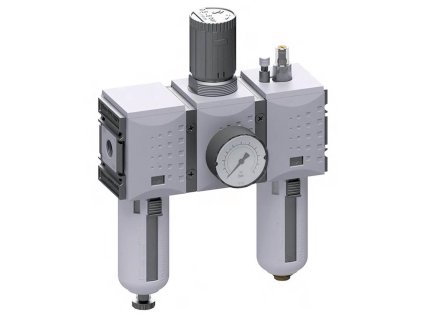

Kompletní jednotky úpravy vzduchu se používají tam, kde je zapotřebí regulovat, filtrovat i mazat stlačený vzduch. Pomocí kompletních jednotek dostaneme upravený stlačený...
Příslušenství a náhradní díly pro jednotky úpravy vzduchu značky METAL WORK. Náhradní nádobka k filtrům značky METAL WORK velikosti 3/8"-1/2".
Upevňovací úhelník pro montáž kovových jednotek úpravy stlačeného vzduchu B2 ve velikosti 2 pro závity 3/8" - 1/2". Vyrobeno z černě lakované oceli.
Kondenzační sušič stlačeného vzduchu na rosný bod +5°C. Maximální vstupní tlak je 13 bar s průtokem až 35 m³/hod (583 l/min) a připojením pomocí vnějšího závitu G 1/2". Proces...
Jednotky úpravy vzduchu A1. Mazání vzduchu pro pneumatické nářadí a automatizační techniku. Olej ve vzduchu prodlužuje životnost pneumatickým prvkům. Provedení maznice 1/4" s...
Cyklonový odlučovač AAFC v provedení 1/2" o průtoku 1 300 l/min k částečnému odstranění kondenzátu ze stlačeného vzduchu. Zde se proudění změní na rotační a v důsledku rotace a...
Kompletní jednotky úpravy vzduchu se používají tam, kde je zapotřebí regulovat, filtrovat i mazat stlačený vzduch. Pomocí kompletních jednotek dostaneme upravený stlačený vzduch...
Filtrační vložka s filtrační schopností je vhodná pro výměnu o jednotek úpravy vzduchu A1. V provedení 5 um - 1/4" dokáže přefiltrovat 750 l/min vzduchu stlačeného na maximální...
Upevňovací úhelník pro jednotky úpravy vzduchu A2F-38, A2L-38. Uchycení filtrů a maznice jednotek A2F na tělo jednotky.
Jednoduché mechanické zařízení pro kontrolu stavu filtrační vložky. Přispívá k omezení spotřeby elektrické energie díky upozornění na vysoký tlakový spád. Pokud je filtrační...
Náhradní nádobka k mazací jednotce A2 - A2NL-14. Možnost jednoduché výměny nádobky pomocí zámku u následujících jednotek : A2L-14, A2U-14.
Jednotky úpravy vzduchu A1. Jednoduchá regulace stlačeného vzduchu pomocí regulátorů tlaku AR v provedení 3/8" s průtokem vzduchu 2 500Regulátor tlaku vzduchu AR14 l/min....
Upevňovací úhelník pro jednotky úpravy vzduchu A2F-12, A2L-12. Uchycení filtrů a maznice jednotek A2F na tělo jednotky.
Filtrační vložka s filtrační schopností je vhodná pro výměnu o jednotek úpravy vzduchu A1. V provedení 5 um - 3/8" dokáže přefiltrovat 1 500 l/min vzduchu stlačeného na...
Jednotky pro úpravu stlačeného vzduchu v kovovém provedení do 18 bar. Regulace stlačeného vzduchu s průtokem 650 l/min ve velikosti 1/4". Použití zejména v průmyslu,...
Jednotky úpravy vzduchu A1. Jednoduchá regulace stlačeného vzduchu pomocí regulátorů tlaku s filtrací vzduchu AFR v provedení 1/4" s průtokem vzduchu 750 l/min. Součástí dodávky...
Náhradní membrána k regulátorům tlaku jednotek A2 - A2MR-10. Možnost jednoduché výměny membrány pro opětovnou regulaci tlaku vzduchu od 0,5 - 8 bar. Vhodné pro následující...
Regulátor tlaku vzduchu v kovovém provedení do 18 bar. Regulace stlačeného vzduchu s průtokem 2 600 l/min ve velikosti 2 závit 3/8". Rozsah regulace 0 - 12 bar. Použití zejména...
Kondenzační sušič stlačeného vzduchu na rosný bod +3°C. Maximální vstupní tlak je 14 bar s průtokem až 50 m³/hod (833 l/min) a připojením pomocí vnějšího závitu G3/4". Proces...
Filtrační vložka značky Hankison pro vzduchový filtr řady SF typu F03. Filtrační vložka je vhodná pro jednoduchou výměnu pomocí závitu ve filtru. Maximální tlak průchozího...
Kompletní jednotka v kovovém provedení do 18 bar. Regulace, filtrace, přimazávání stlačeného vzduchu s průtokem 2 500 l/min ve velikosti 2 o závitu 1/2". Rozsah regulace 0 - 12...
Jednotky úpravy vzduchu A1. Mazání vzduchu pro pneumatické nářadí a automatizační techniku. Olej ve vzduchu prodlužuje životnost pneumatickým prvkům. Provedení maznice 3/8" s...
Jednotky úpravy vzduchu A1. Jednoduchá filtrace vzduchu na 5 um. Provedení filtru 3/8" s průtokem vzduchu 1 700 l/min. Poloautomatické odpouštění kondenzátu v baňce.
Regulátor tlaku vzduchu v kovovém provedení do 18 bar. Regulace stlačeného vzduchu s průtokem 2 600 l/min ve velikosti 2 závit 1/2". Rozsah regulace 0 - 12 bar. Použití zejména...
Kondenzační sušič stlačeného vzduchu na rosný bod +3°C. Maximální vstupní tlak je 14 bar s průtokem až 100 m³/hod (1 666 l/min) a připojením pomocí vnějšího závitu G3/4". Proces...
Kompletní jednotky úpravy vzduchu se používají tam, kde je zapotřebí regulovat, filtrovat i mazat stlačený vzduch. Pomocí kompletních jednotek dostaneme upravený stlačený vzduch...
